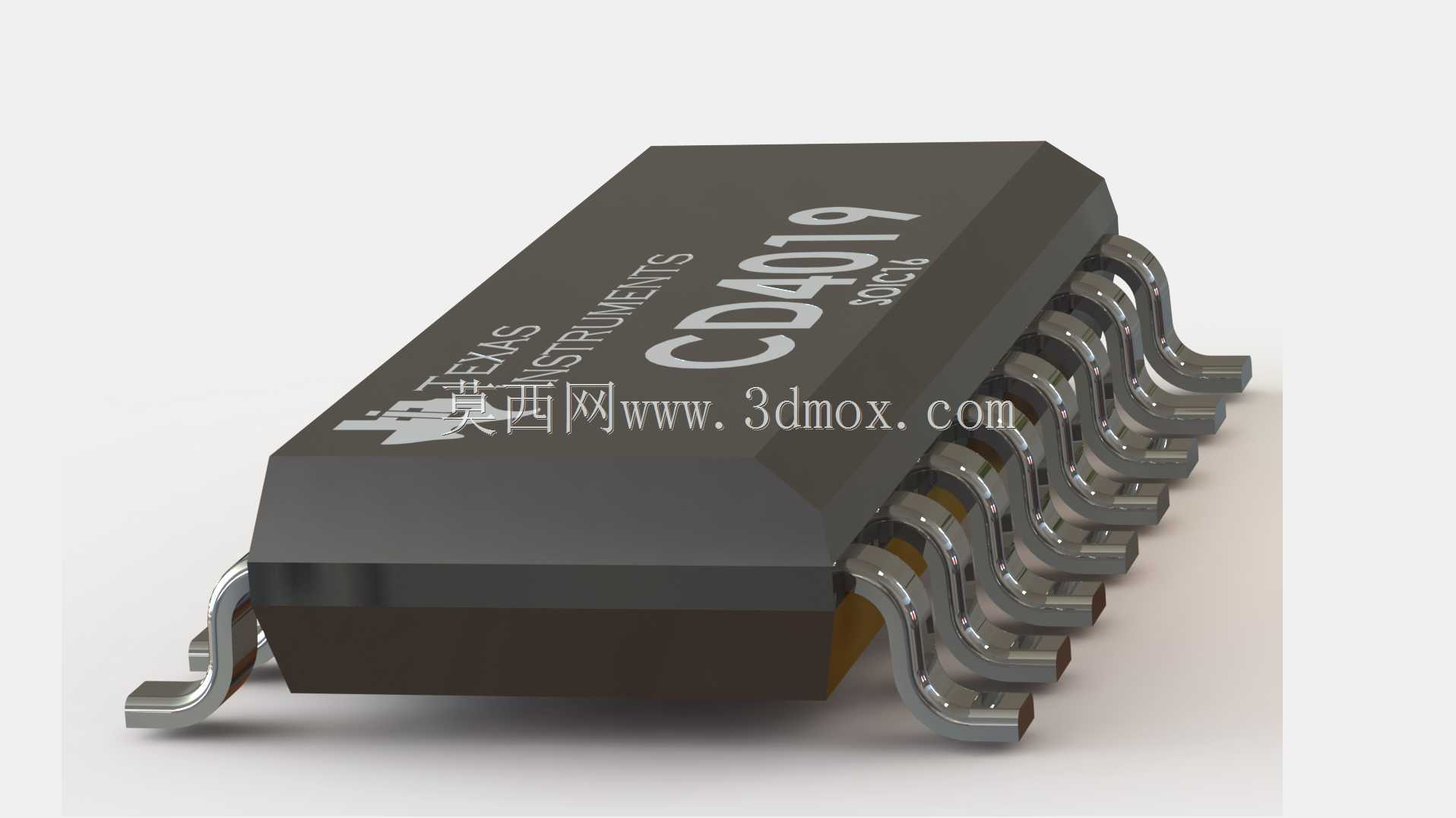

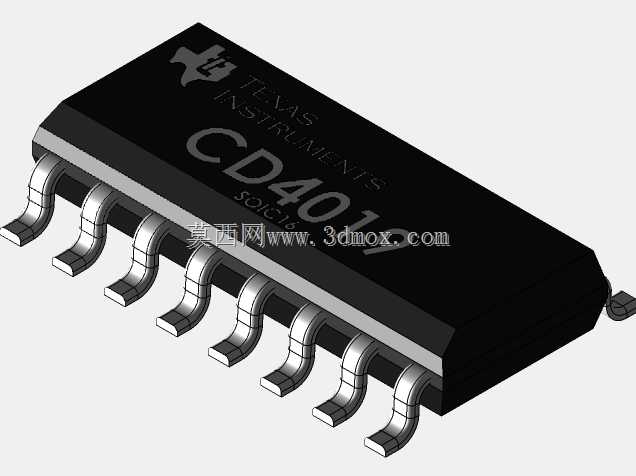

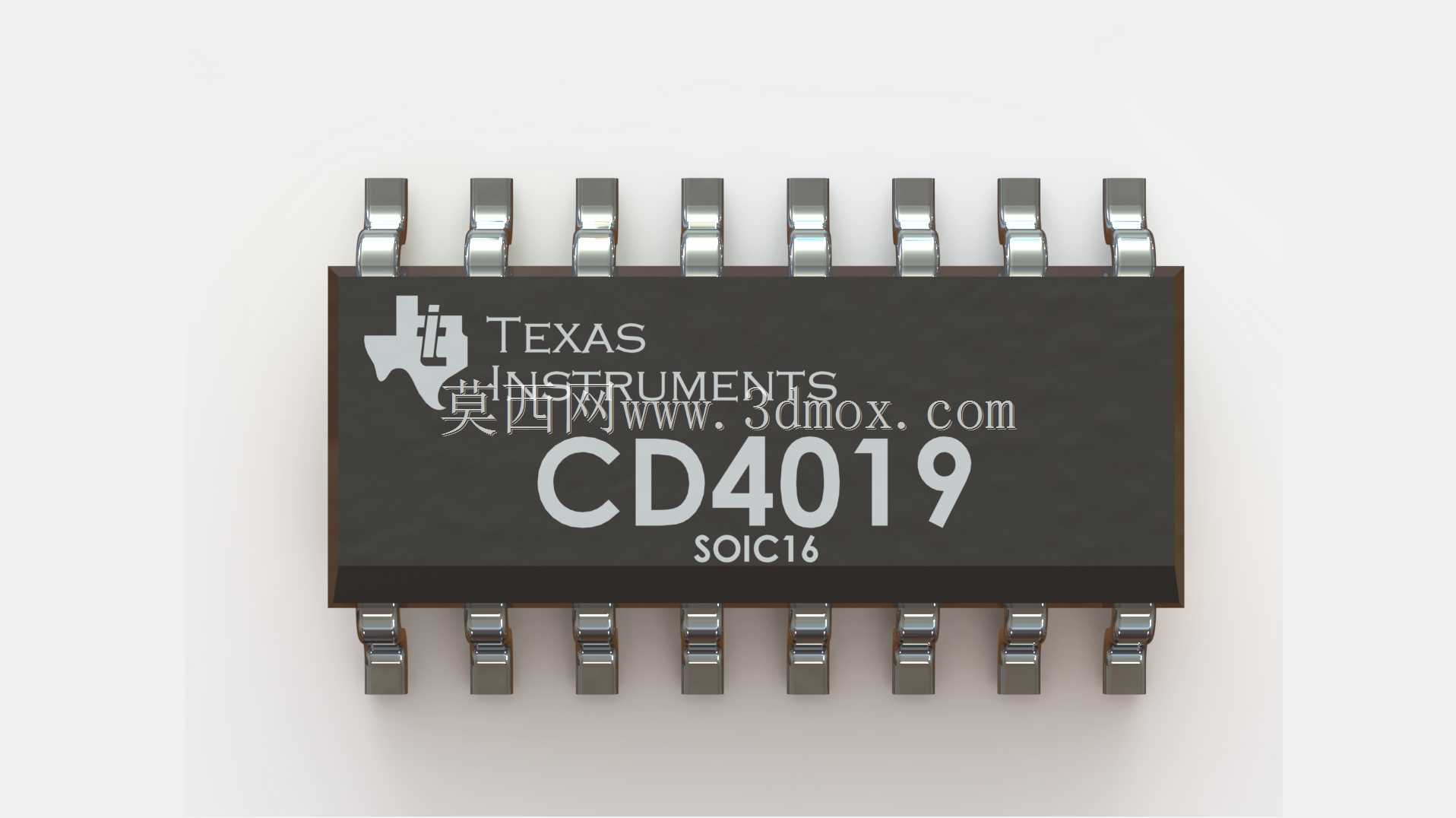

CD4019贴片SOIC-16封装电子元器件三维结构

　　在工业控制板卡、消费电子主板、通信终端设备的PCB布局布线阶段，这类SOIC-16封装的逻辑芯片三维结构是结构工程师开展干涉检查、装配验证的核心参考要素。不同于 datasheet 上仅标注平面尺寸的二维规格书，精准还原的三维结构能直观呈现芯片本体的高度、引脚的成型弧度、引脚伸出本体的长度，帮助工程师在PCB布局阶段就规避后续装配中可能出现的结构干涉问题，比如芯片与周边立式电容、散热片、接插件的空间冲突。

　　这款CD4019属于CMOS四路与或选择门逻辑器件，在电路中承担多路信号选通、逻辑运算的功能，广泛应用在数字逻辑电路、信号切换电路、工业IO扩展模块中。其采用的SOIC-16小外形贴片封装，是表面贴装器件里应用极为普遍的封装形式，相比传统双列直插封装，占用PCB面积更小，贴装效率更高，适合回流焊批量生产工艺。

　　从结构设计的角度看，这类贴片芯片的三维建模需要严格贴合实际生产的成型公差，引脚的共面度是建模时需要重点考量的参数——实际生产中引脚共面度偏差超过0.1mm就可能导致虚焊，因此三维结构里引脚的底部平面需要保持在同一基准面上，引脚的弯折角度、宽度、厚度都要匹配JEDEC封装标准，不能随意设定尺寸。芯片本体的塑封部分棱角做了微小的倒角处理，并非完全锐利的直角，这是塑封工艺本身的特性决定的，建模时还原这个细节能让结构更贴近真实物料，避免在做整机装配仿真时出现棱角与周边结构的虚假干涉。

　　在实际设备的结构设计中，这类芯片的安装边界需要预留足够的操作空间：芯片本体两侧要预留至少1mm的贴装定位余量，引脚外侧要预留0.5mm以上的焊盘空间，芯片上方如果有屏蔽罩或者导热垫，需要根据塑封本体的最高高度预留0.2-0.3mm的压缩间隙，避免屏蔽罩压到芯片本体导致塑封开裂或者引脚受力变形。很多新手工程师在布局时只参考二维丝印的尺寸，忽略芯片本体的实际高度和引脚的外伸长度，往往在样机试产时才发现芯片和上方的结构件顶住，或者引脚和相邻走线的安全距离不足，不得不改版重新打样，耽误项目进度。

　　另外，在做整机的热仿真分析时，精准的芯片三维结构也是热仿真模型的基础，塑封本体的导热系数、引脚的铜材导热参数都可以绑定在三维模型上，模拟芯片满负载工作时的温度分布，判断是否需要在芯片上方增加导热垫或者散热结构。对于需要做三防漆涂覆的板卡，三维结构还能帮助计算涂覆的遮蔽范围，避免三防漆涂到芯片引脚的焊接区域影响焊接可靠性。

　　在自动化贴片机的编程环节，精准的芯片三维模型也能用来校验吸嘴的取料位置，确认吸嘴吸附在芯片塑封本体的中心区域，避免取料偏位导致贴装精度下降。不同厂家生产的同型号SOIC-16封装芯片，在塑封本体的宽度、引脚的成型弧度上会有微小的公差差异，建模时取行业通用的中间公差值，能让三维模型适配绝大多数厂家的同型号物料，不需要针对不同厂家的物料重复建模，提升结构设计的复用效率。

　　很多工程师在做PCB库封装时只做二维的丝印和焊盘，忽略三维模型的搭建，看似节省了前期的建模时间，实则在后续样机调试、结构验证阶段会花费更多的时间去排查干涉问题，甚至因为结构冲突导致整板报废。精准的元器件三维模型，是数字化设计流程里不可或缺的基础要素，能把很多潜在的装配问题在设计阶段就排查解决，大幅缩短产品的研发周期，降低试产阶段的物料损耗和改板成本。
