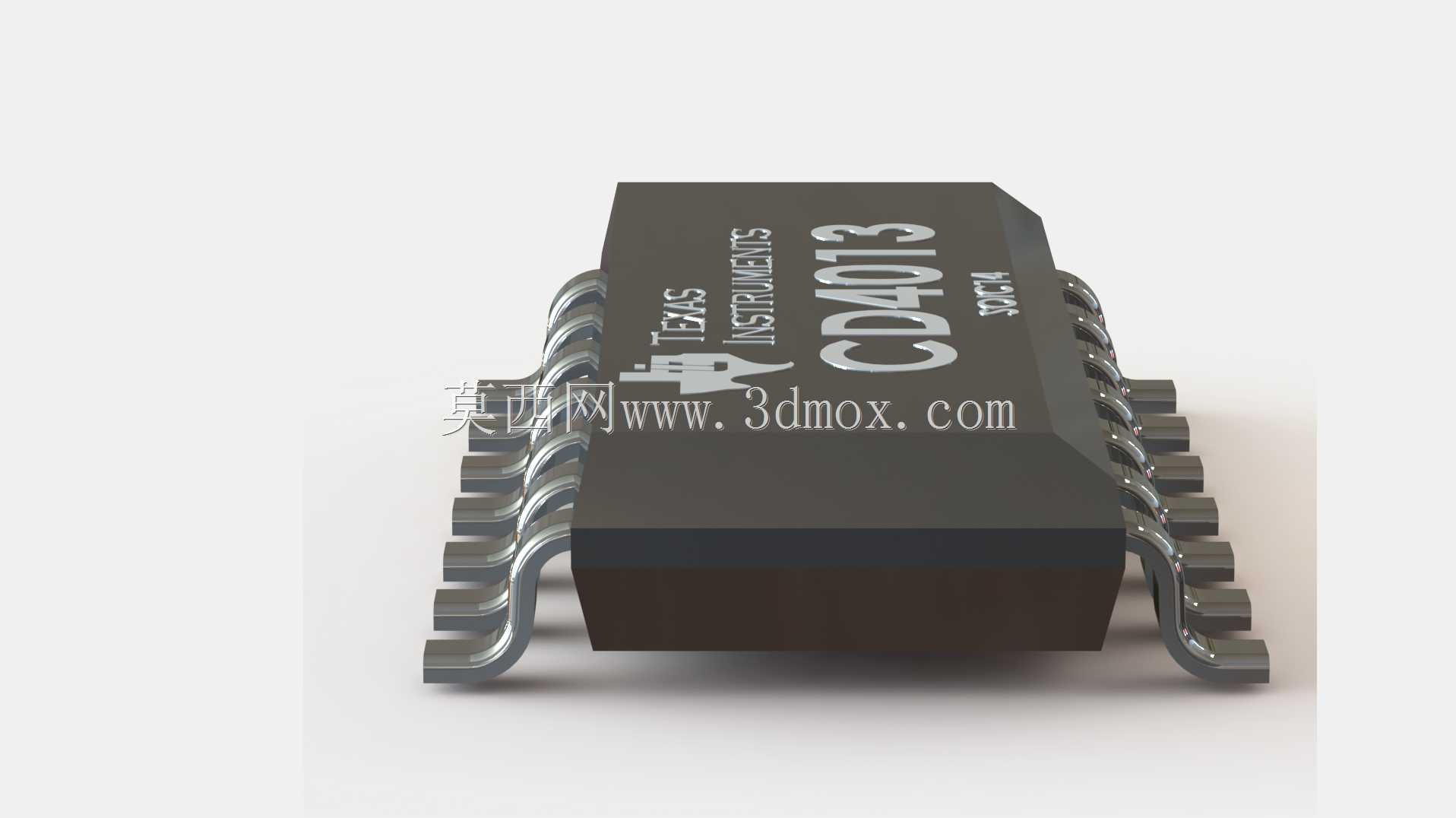

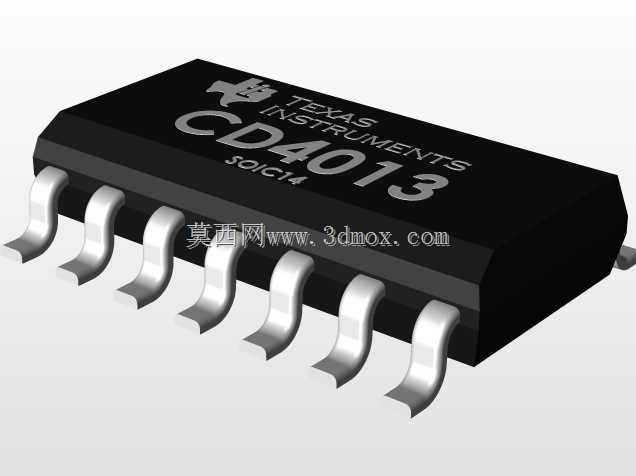

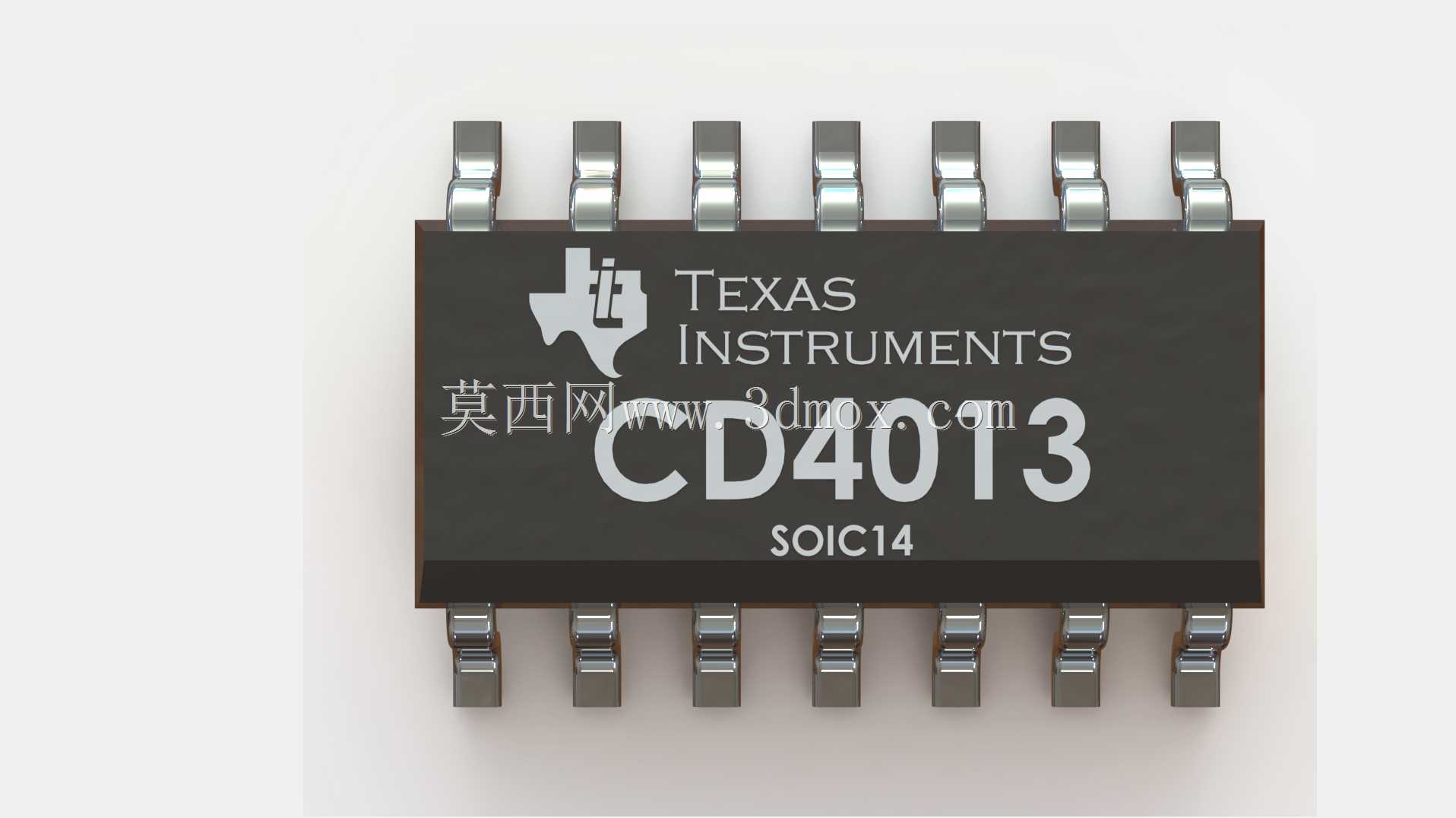

CD4013贴片SOIC-14封装双D触发器元件

　　在数字电路设计与PCB板级开发场景中，SOIC-14封装的CD4013双D触发器是极为常用的逻辑器件，这类贴片封装的元件三维建模，直接关系到PCB布局阶段的干涉校验、SMT产线的钢网开孔适配、以及整机装配环节的空间预留是否合理。很多刚接触板级结构设计的工程师容易忽略贴片IC的三维建模精度，总觉得只要焊盘尺寸对了就能用，实际在高密度布线的消费电子、工业控制板卡上，元件本体高度、引脚成型弧度、甚至丝印区域的凸起，都可能和上方的结构件、屏蔽罩、相邻元件产生装配冲突，这类问题在试产阶段才发现的话，改板加开模的成本会远超前期建模校验的投入。

　　这款CD4013的SOIC-14封装属于标准小外形集成电路封装，建模时首先要明确引脚的分布逻辑：两侧各排布7个鸥翼型引脚，引脚中心距为1.27mm，这是SOIC封装的标准节距，对应PCB焊盘的设计需要匹配引脚的成型角度——鸥翼引脚的外侧弯折弧度不能做的过于生硬，实际生产中引脚从本体引出后先水平延伸一段，再向下弯折形成焊接面，建模时如果直接做成直角弯折，不仅和实际元件形态不符，导出的STEP模型在做DFM校验时，会误判引脚和焊盘的贴合度，甚至影响焊接应力的仿真结果。本体部分的尺寸需要严格遵循JEDEC标准，SOIC-14的本体宽度通常为3.9mm，长度为8.65mm，本体顶面到PCB板面的高度为1.75mm，这个高度参数是结构干涉校验的核心边界，比如在设计板对板连接器的堆叠高度、屏蔽罩的内凹深度时，必须以这个尺寸为基准预留0.2mm以上的安全间隙，避免装配时压坏元件本体。

　　从实际应用场景来看，CD4013作为双上升沿D触发器，常被用于数据锁存、分频电路、开关消抖、脉冲生成等电路模块，在工业PLC的IO扩展板、消费电子的按键控制板、小型家电的主控板上都能见到它的身影。这类通用逻辑芯片的封装通用性极强，同封装的74HC系列逻辑器件也采用相同的SOIC-14尺寸，所以这个模型的复用性很高，在做标准封装库搭建时，只要把这款模型的安装定位基准、引脚坐标、本体边界做准确，后续同封装的其他元件只需要替换顶面丝印标识即可，不需要重复建模。建模时的基准选择也有讲究，通常把1号引脚的焊盘中心作为坐标原点，1号引脚对应本体上的圆点标记位置，本体的长度方向沿X轴排布，宽度方向沿Y轴排布，Z轴零点设置在PCB板面也就是引脚焊接面的底部，这样导入PCB设计软件时，不需要额外调整坐标就能直接和焊盘对齐，减少布局阶段的对位操作。

　　很多工程师在做这类贴片IC建模时，容易忽略引脚末端的倒角细节，实际元件的引脚末端为了方便SMT贴装时的滑入焊盘，会做一个微小的斜切倒角，这个细节虽然尺寸很小，但在做贴装仿真、焊膏印刷厚度模拟时，会直接影响仿真结果的准确性。另外本体顶面的丝印区域，虽然只是标识性的结构，但在做视觉检测的AOI设备编程时，三维模型的丝印位置可以作为视觉识别的基准参考，建模时把丝印的凹陷深度做0.05mm左右的微结构，就能匹配实际元件的丝印印刷效果，方便产线提前做视觉程序的调试，不用等到实物打样回来再反复调整识别参数。

　　从安装边界的角度来说，除了元件本体本身的占用空间，还要考虑焊接时的焊盘外伸距离、以及元件周围的禁布区要求：SOIC-14封装的引脚外侧需要预留至少0.5mm的焊盘外伸量，本体两侧距离其他贴片元件的间隙不能小于1mm，距离插件元件的间隙不能小于2mm，这些安装边界虽然属于PCB设计规范的内容，但在三维建模时把禁布区的参考面做在模型的辅助层里，结构工程师在做整体装配时，就能直观看到元件周围的预留空间，避免在禁布区域布置固定柱、卡扣等结构件，减少后期改模的概率。另外鸥翼引脚的成型高度也需要准确还原，引脚焊接面到本体底部的距离为0.25mm左右，这个高度决定了焊膏印刷的厚度，如果建模时把这个高度做的过大或过小，在做焊接应力仿真时，会错误计算引脚的形变余量，无法准确评估温度循环测试中引脚的疲劳寿命。

　　在做这类电子元件的三维建模时，不需要做过多的冗余细节，比如不需要还原芯片内部的晶圆结构，只需要把外部装配相关的所有结构特征做准确即可：包括本体的长宽高尺寸、引脚的完整成型形态、1号引脚的定位标记、顶面丝印的位置轮廓，这些特征是和生产装配直接相关的核心要素，其他非装配相关的细节可以适当简化，避免模型文件过大影响整体装配的加载速度。毕竟板级三维模型的核心作用是服务于设计校验和生产准备，不是做外观渲染的展品，所有建模细节都要围绕实际工程需求来取舍，才能让模型在结构设计、产线调试、DFM分析环节真正发挥作用，而不是一个仅能用来展示的外观模型。
