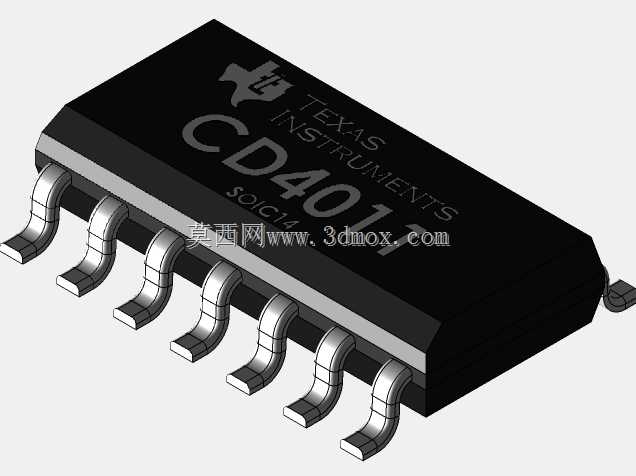

CD4011贴片SOIC-14封装逻辑芯片三维结构

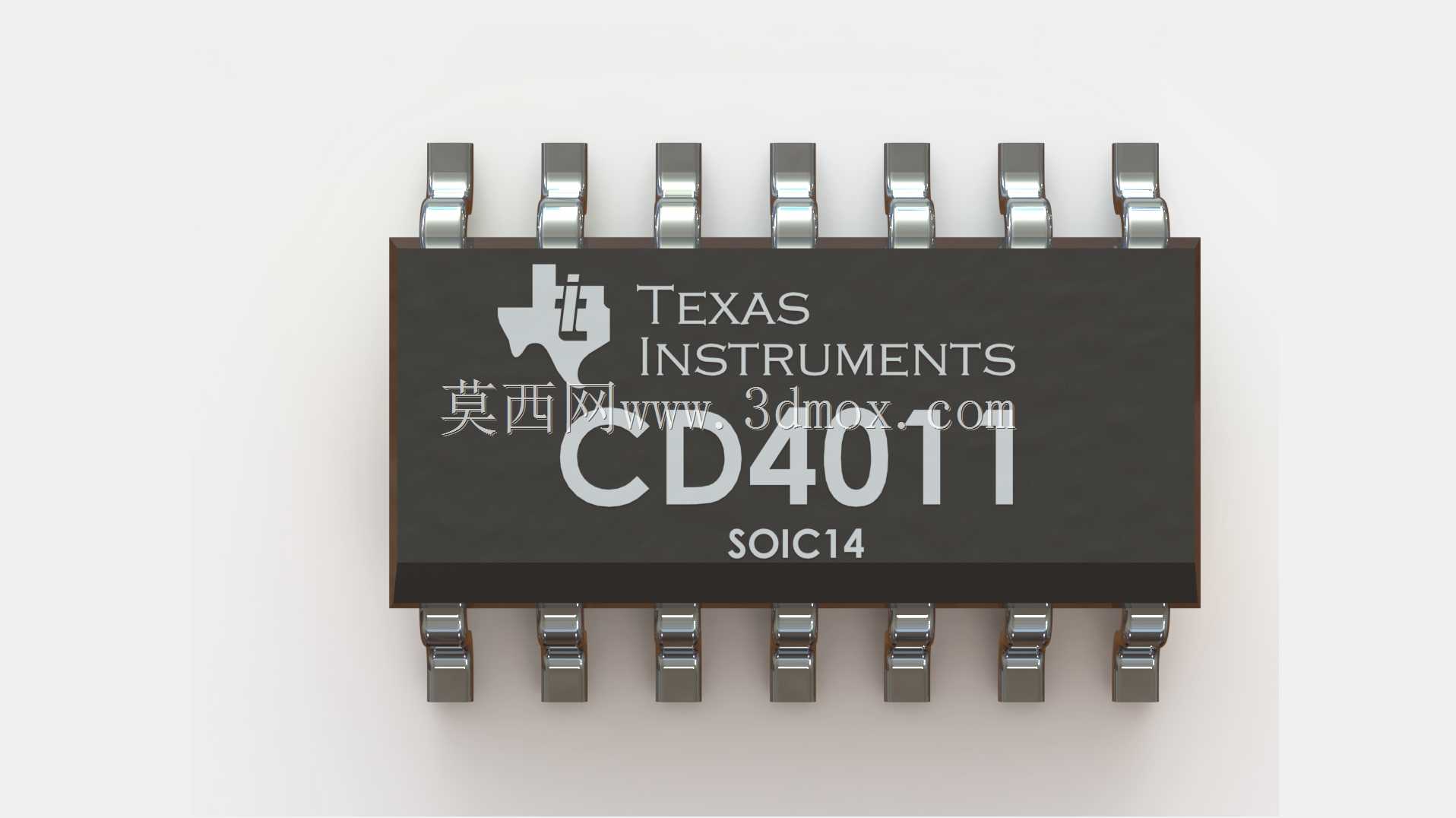

　　在做工业控制板卡、消费电子主板的PCB布局与结构干涉校验时，这类SOIC-14封装的四二输入与非门逻辑芯片是经常要打交道的器件，很多刚接触结构建模的工程师容易忽略贴片封装的引脚成型公差、塑封体拔模斜度这些细节，导致后期做装配仿真时出现引脚与焊盘对位偏差、器件与周边散热片或接插件干涉的问题。这个三维结构完全还原了TI原厂CD4011 SOIC-14封装的真实形态，先从塑封主体来说，本体采用标准小外形集成电路的矩形塑封结构，表面做了哑光黑的环氧塑封料质感还原，顶面的器件标识、品牌logo、引脚计数定位点都按照实物丝印位置做了对应，那个圆形的定位凹点在1脚位置，是SMT贴片时视觉对位的关键标识，建模时特意把凹点的深度、边缘倒角做了还原，避免做AOI检测仿真时出现识别误差。

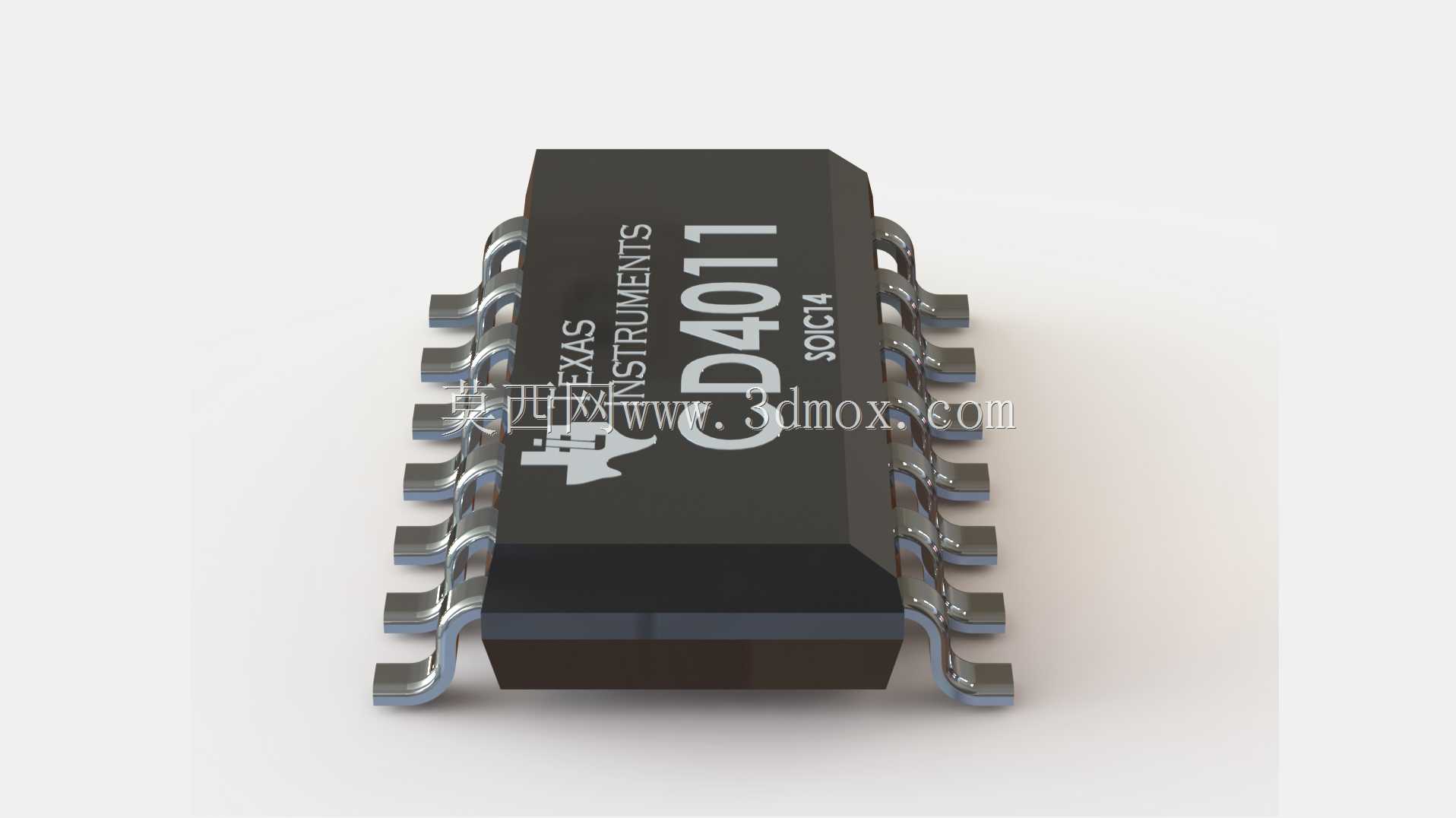

　　引脚部分是这类贴片器件建模的核心，SOIC-14的引脚是鸥翼型成型，每侧7个引脚，引脚的宽度、引脚间距严格遵循JEDEC MS-012标准的1.27mm脚距要求，引脚根部与塑封体连接的位置做了圆弧过渡，引脚末端的焊脚部分做了轻微的外张角度，这是实际生产中引脚成型工艺带来的自然形变，不是完全垂直的直板结构，很多简化模型会把引脚做成直片，实际做焊盘匹配、钢网开孔设计的时候就会发现偏差，这个模型里的引脚厚度、镀锡层的台阶结构都做了还原，能直接导入PCB结构软件做焊盘对齐校验，也能用来做SMT贴装吸嘴的取料位置仿真，吸嘴贴合的顶面中心区域特意留了平整的基准面，和实际器件顶面的平整度一致，不会出现吸嘴取料时的贴合缝隙问题。

　　从安装边界来说，这个封装的塑封体长度、宽度、高度都按照实物公差带做了还原，器件底部离PCB板面的悬浮高度也符合SMT焊接后的实际抬升量，做板卡布局的时候，可以直接用这个模型校验器件周边的安全距离，比如和旁边0805封装的阻容件、贴片电解电容的间距，和板边安装孔、连接器的干涉情况，尤其是在做高密度板卡的堆叠设计时，上层板和下层板的器件高度差校验非常关键，这个模型的高度尺寸没有做简化压缩，能准确反映焊接后的实际占用空间。

　　实际应用场景里，CD4011作为通用CMOS逻辑器件，大量用在信号逻辑转换、简单控制电路、脉冲信号调理的场景，从小型家电的控制板到工业传感器的信号处理板都能见到，做这类板卡的三维整机装配时，这个模型可以直接调入装配体，不需要再花时间测绘封装尺寸，尤其是做设备的EMC屏蔽罩设计时，能准确给出屏蔽罩内壁需要预留的器件避让空间，避免屏蔽罩安装后压到芯片本体或者引脚。建模的时候还考虑了塑封体的拔模斜度，塑封体侧面不是完全垂直的，从顶面到底面有微小的斜度，这是塑封模具脱模的必然结构，很多网上下载的简化模型把侧面做成垂直面，做热仿真的时候会影响器件表面对流换热的计算精度，这个模型的斜度完全和实物一致，导入热仿真软件时能更准确的计算器件表面的散热面积。另外引脚的弯折半径也按照实际冲压成型的参数做了设置，不是直角弯折，这部分细节在做板卡抗振动仿真的时候很重要，准确的弯折半径能更真实的模拟引脚在振动工况下的应力集中情况，避免出现仿真结果和实际失效模式偏差过大的问题。
