CD4010贴片SOIC-16封装缓冲器芯片结构

　　在数字电路设计与PCB板级开发场景中，这类SOIC-16封装的CD4010同相缓冲器是常用的逻辑电平转换与信号驱动器件，常被用于工业控制板卡、消费电子主控板、仪器仪表信号调理模块的电路搭建中，承担输入信号阻抗匹配、输出电流增强、不同电平域间信号桥接的实际作用。从结构设计维度看，该器件采用标准小外形集成电路封装，引脚沿本体两侧对称排布，单排共8个引脚，整体引脚间距为1.27mm标准SOIC封装节距，本体宽度为3.9mm，长度方向适配16引脚排布的尺寸边界，安装时可匹配标准SOP-16焊盘设计，回流焊过程中引脚共面度公差控制在0.1mm以内，可满足常规SMT贴片工艺的贴装精度要求，不会出现引脚虚焊、桥连的工艺问题。

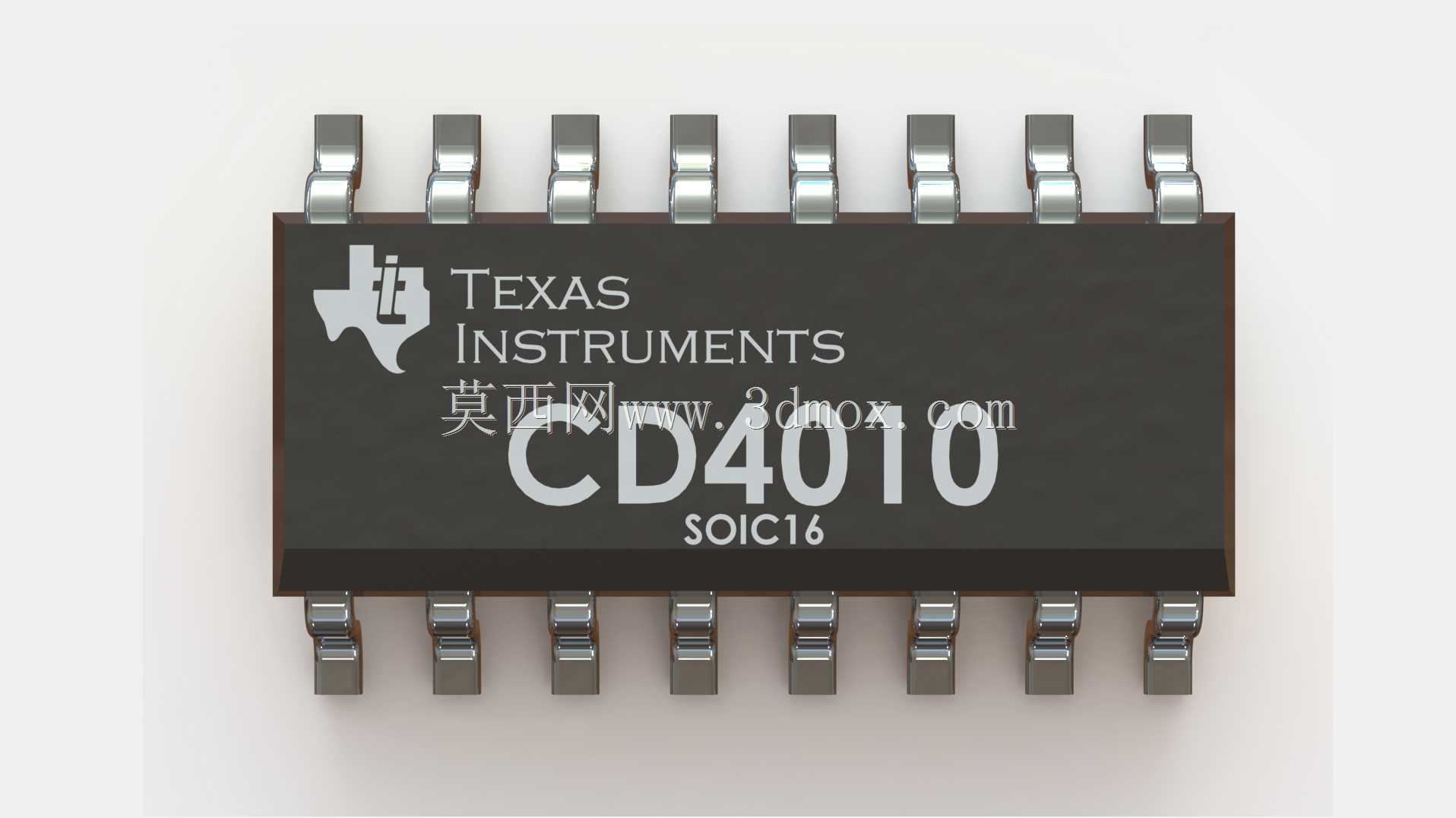

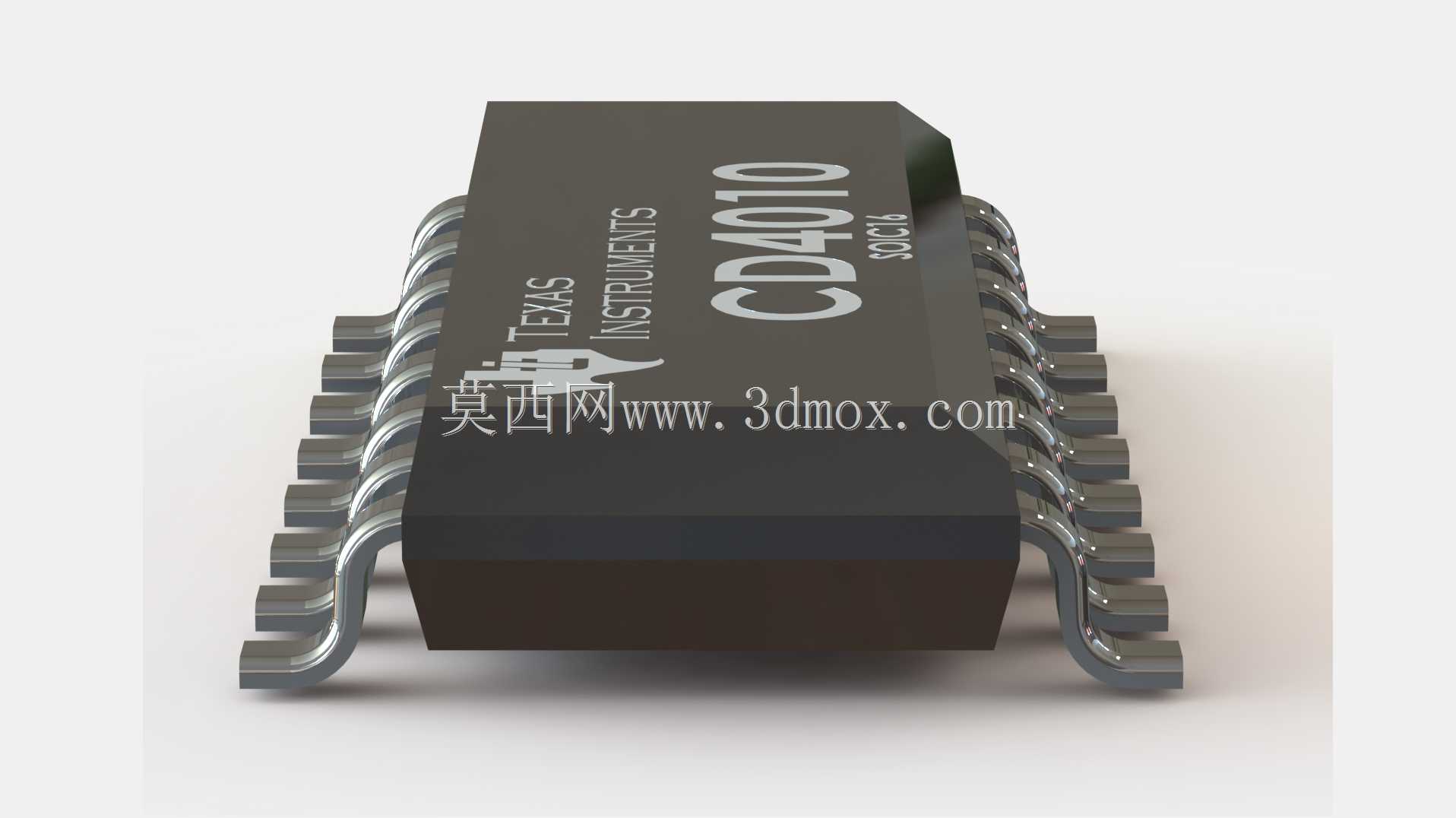

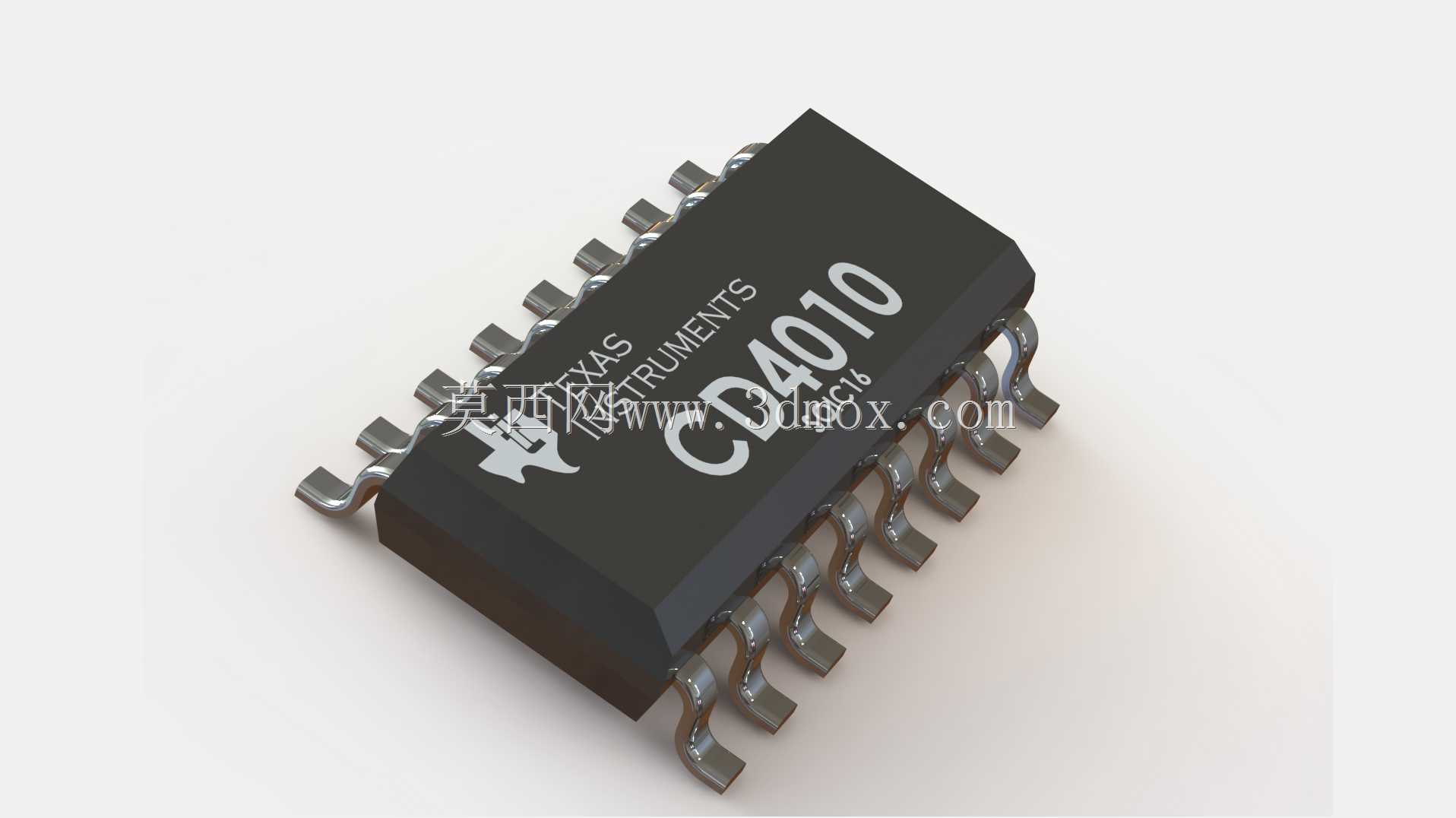

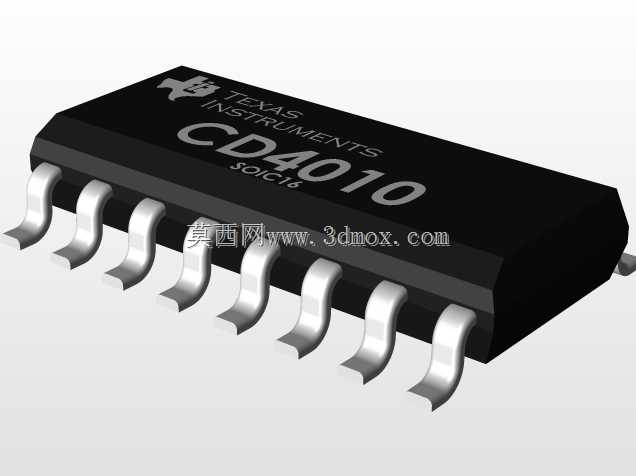

　　设计该三维结构时，首先还原了芯片本体的塑封外壳质感，表面丝印清晰还原原厂标识信息，引脚部分采用弯角鸥翼型设计，准确还原了引脚从本体引出后的弯折弧度、末端焊盘的平面度，每个引脚的宽度、厚度都严格参照器件手册的标称尺寸建模，没有随意放大或缩小结构特征。建模过程中特意区分了塑封本体与金属引脚的材质边界，本体表面的哑光塑封质感与引脚的镀锡金属光泽做了明确区分，可直接用于PCB装配仿真、产品结构干涉检查、整机BOM展示等场景。

　　从实际选型应用角度看，该器件作为CMOS同相缓冲器，具备高输入阻抗、低输出阻抗的特性，可直接驱动小功率负载或者作为后级电路的输入级，在长距离信号传输场景中，可放置在信号输出端增强带载能力，减少线路传输过程中的信号衰减与畸变。在三维结构适配层面，该模型可直接导入主流PCB设计软件的3D预览环境，检查芯片与周边结构件的高度干涉，比如与外壳散热筋、相邻接插件、屏蔽罩的安装间隙，常规设计中该芯片本体塑封高度为1.75mm，设计周边结构避让空间时，预留0.5mm以上的安全间隙即可满足装配要求，不需要额外预留过大空间造成PCB面积浪费。

　　在手工焊接场景下，该封装的引脚间距适中，相比更小间距的QFN、TSSOP封装，焊接容错率更高，维修拆卸也更方便，适合小批量试制的电路板使用。建模时也还原了引脚根部与塑封本体结合处的溢胶特征，完全贴合实际量产器件的外观细节，没有做理想化的直角简化，能真实反映器件的实际外形状态，在做整机数字样机评审时，可以直观呈现板卡焊接后的真实装配效果，避免因模型过度简化导致的结构误判。另外该器件的引脚成型角度严格按照JEDEC标准的SOIC封装要求制作，引脚末端的焊盘长度可完全匹配标准焊盘的设计尺寸，在做SMT贴片工艺仿真时，可准确模拟焊锡浸润后的引脚形态，辅助工艺人员评估钢网开口设计的合理性，减少试产阶段的工艺调试成本。
