SOIC-16封装CD4009六反相缓冲器三维模型

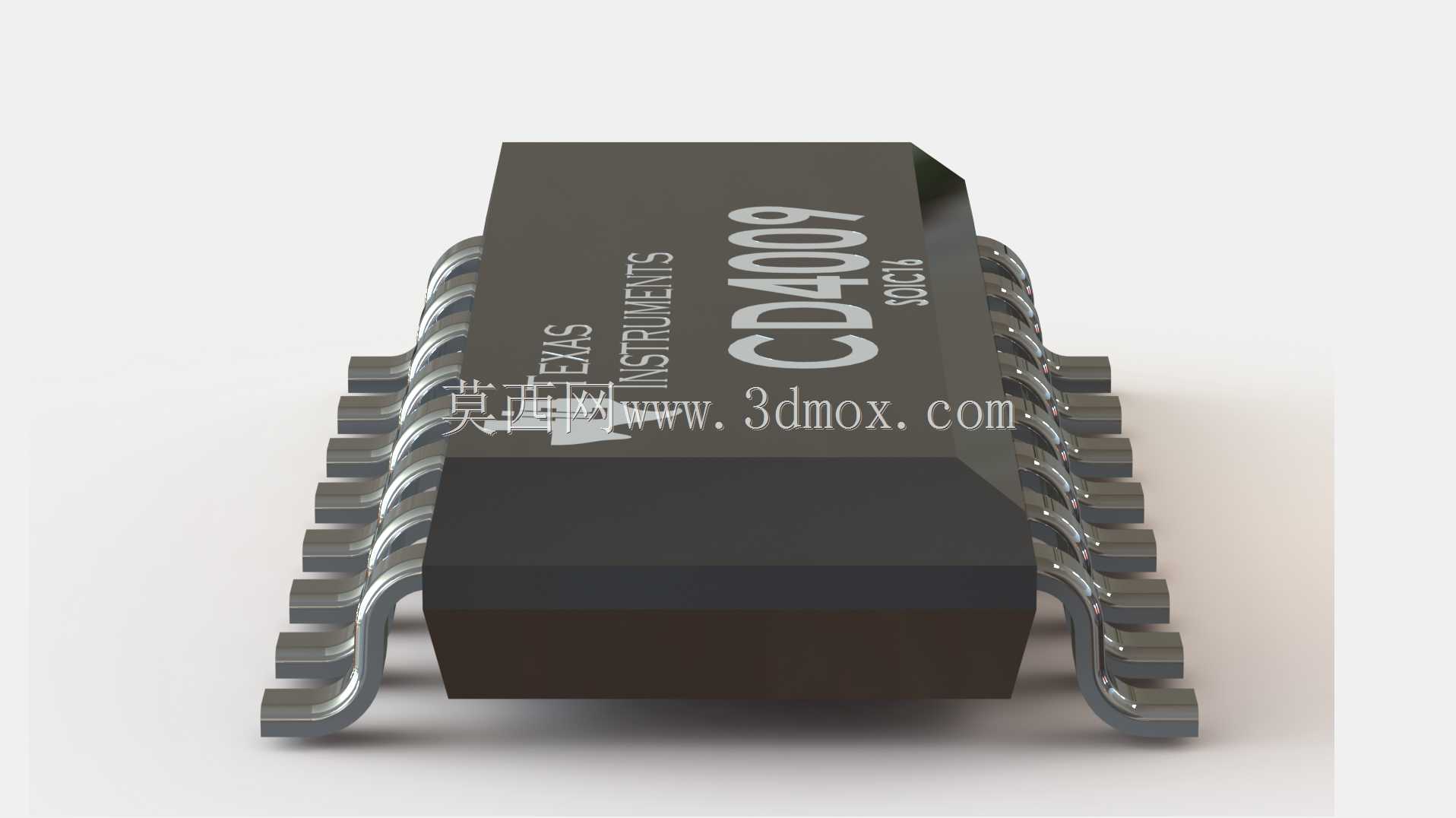

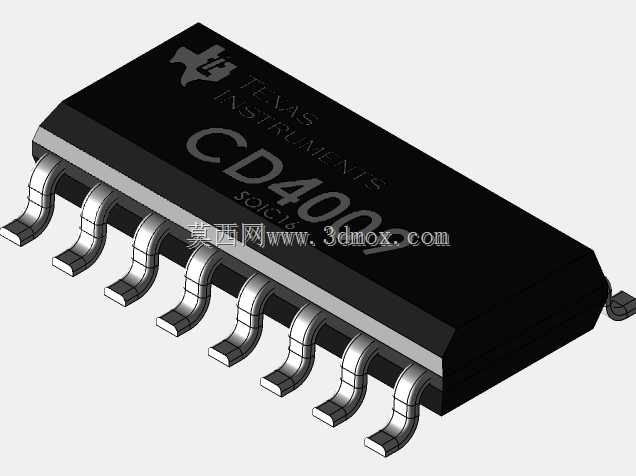

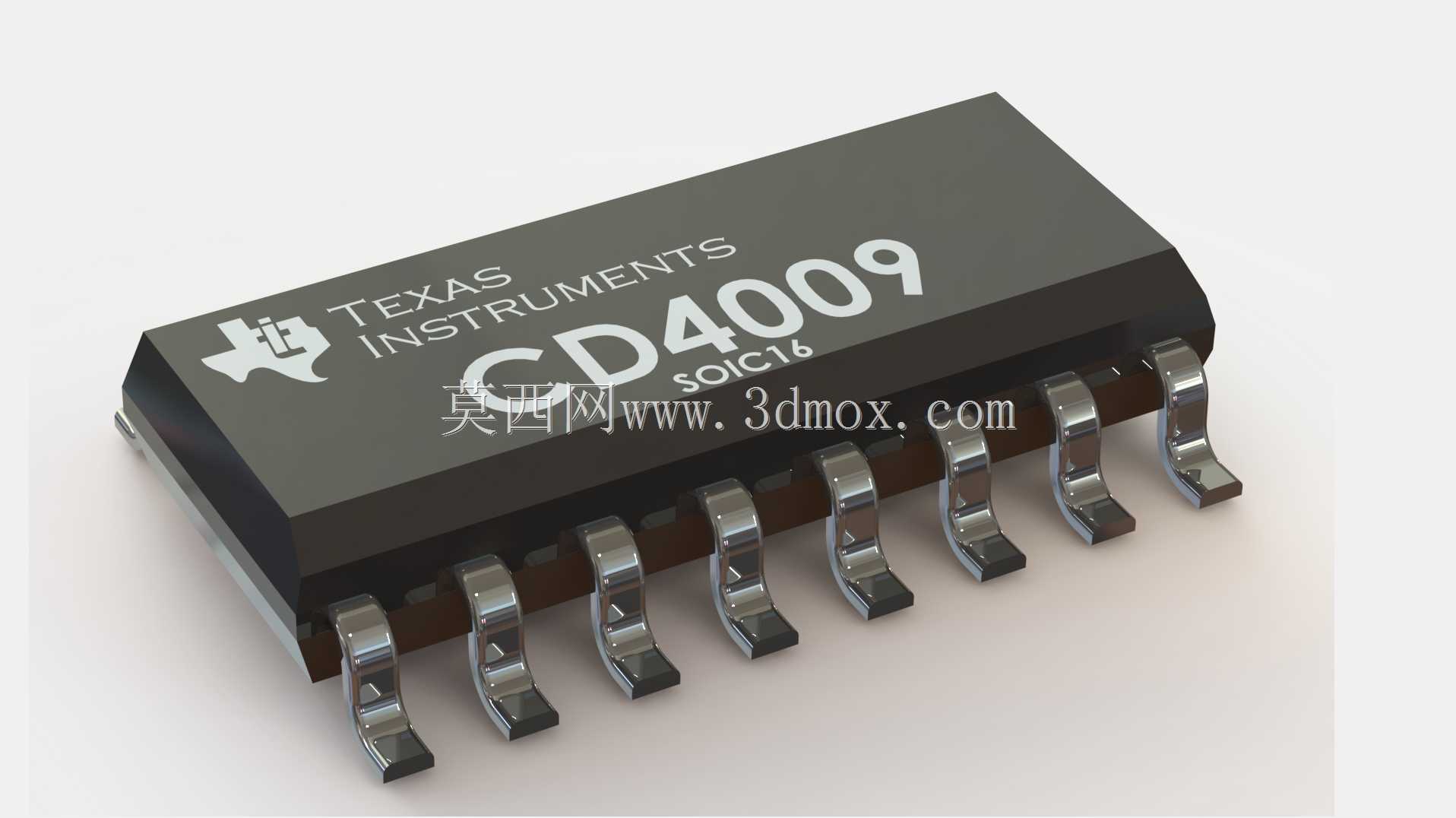

　　在做工业控制板卡、数字信号调理模块的PCB布局与结构干涉校验时，这类SOIC-16封装的六反相缓冲器是经常用到的逻辑器件，很多刚接触结构协同设计的工程师容易忽略贴片器件的实体建模精度，导致后续做板卡装配、三防漆喷涂工装设计、波峰焊治具定位时出现尺寸偏差。这款CD4009的三维模型完全按照实际量产的SOIC-16封装尺寸构建，引脚的共面度、塑封本体的拔模斜度、引脚根部的成型弧度都做了还原，不是那种简化的方块加直片引脚的粗模。

　　从实际应用场景来说，CD4009这类器件常被用在电平转换回路、信号驱动放大环节，比如工业传感器输出的弱信号需要先经过它做反相缓冲，提升带载能力后再送入后级的MCU或者逻辑阵列，很多老款的数控系统IO板、电力监测终端的信号板上都能找到同封装的该型号器件。做这类板卡的结构设计时，不能只看 datasheet 上的平面尺寸，要考虑塑封本体的顶部高度、引脚向外伸出的最大宽度，还有引脚焊接后在PCB表面形成的焊锡圆角高度，这些细节如果在三维装配里没考虑到，后续板卡装入金属壳体时，容易出现器件顶部和壳体内壁的加强筋干涉，或者和相邻的接插件、电解电容的安装空间冲突。

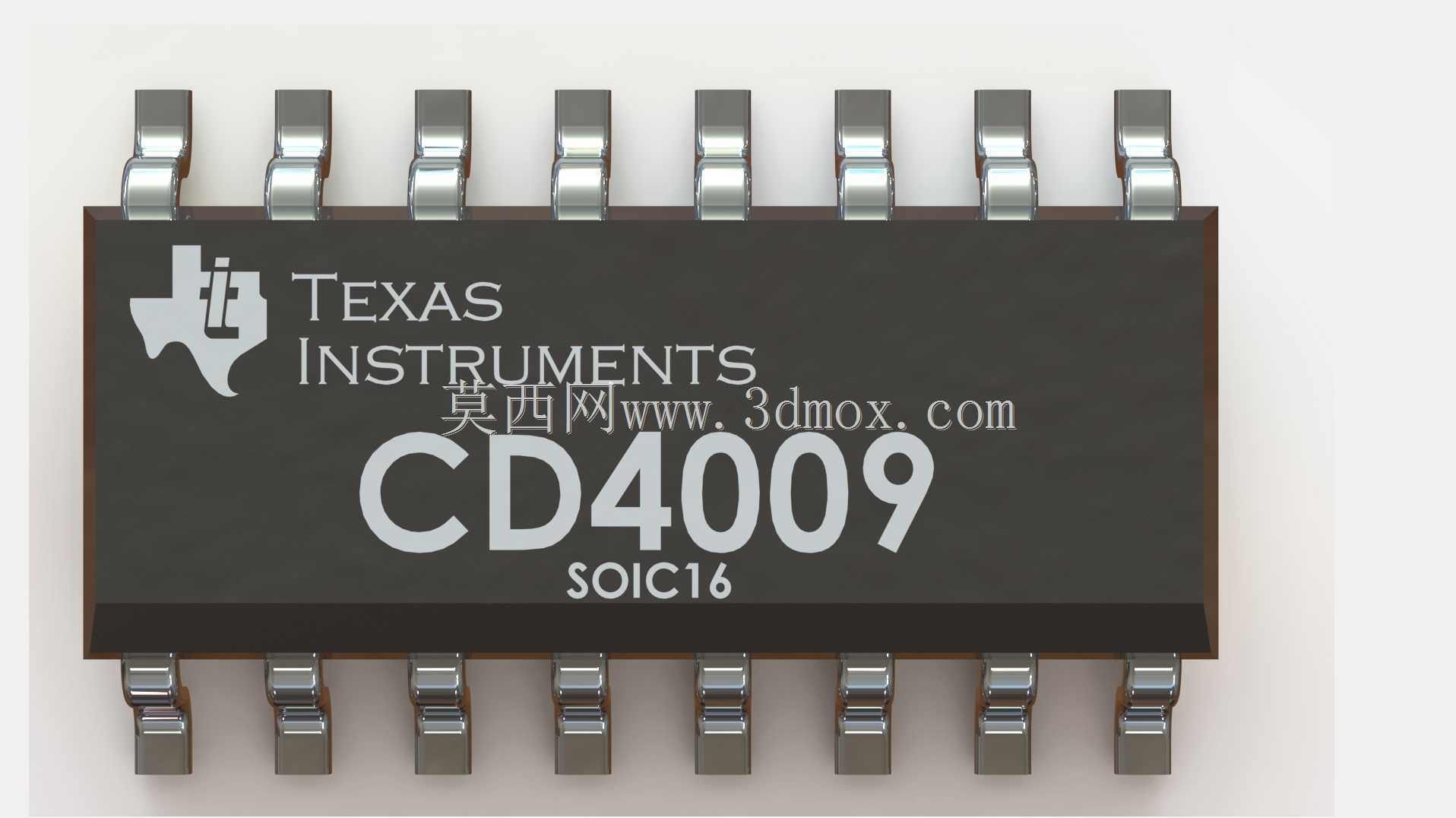

　　建模的时候特意还原了SOIC-16封装的引脚成型特征，每一个鸥翼型引脚的弯折角度、引脚末端的平面宽度都和实际器件一致，做焊盘设计匹配、钢网开孔校验的时候，可以直接把模型导入PCB设计软件做对齐检查，不用再反复对照二维规格书核对尺寸。塑封本体表面的标识位置也做了对应还原，做产品外观渲染、生产装配可视化指导文件的时候，能直接区分器件型号，避免和同封装的其他逻辑芯片混淆。

　　安装边界方面，模型严格遵循JEDEC标准的SOIC-16封装尺寸规范，本体长度、宽度、 seated height（安装后高度）都控制在标准公差范围内，引脚的跨距、引脚间距完全匹配1.27mm栅格的标准焊盘，做自动化贴片机的吸嘴选型、吸持位置设定的时候，可以直接参考模型的本体顶面平面区域，确定吸嘴的接触范围，避免选到尺寸不合适的吸嘴导致贴片偏移。另外在做板卡的热仿真建模时，这个模型的塑封本体材质、引脚的金属材质属性都可以直接赋予，不用再重新拆分实体，能提升前期热设计的效率，毕竟CD4009在大负载驱动输出时，自身会有一定的功耗发热，准确的实体模型能帮助工程师更合理的布置板上的散热铜皮，避免局部温升过高影响器件寿命。

　　很多工程师做三维器件库的时候，容易把SOIC封装和TSSOP封装的尺寸搞混，两者引脚间距虽然接近，但本体宽度、引脚伸出长度差异很大，这款模型的尺寸参数完全对应宽体SOIC-16的规格，不会出现选型匹配错误。在做整机线束布置的时候，也可以参考这个模型的高度，预留合适的走线空间，避免线束压在器件本体上，长期震动后磨损引脚或者造成器件虚焊。另外做测试工装的顶针位置设计时，模型的引脚位置精度足够支撑顶针孔位的定位，不用再单独做器件的测绘，能缩短工装开发的周期。
