SOIC-14封装CD4002双四输入或非门芯片三维结构

　　在各类数字逻辑控制电路的PCB设计环节中，表贴封装逻辑芯片的三维结构建模是板级结构干涉校验、整机装配仿真的核心基础环节，CD4002作为经典的CMOS双路四输入或非门器件，SOIC-14封装的版本凭借适中的引脚间距、成熟的表贴工艺兼容性，被广泛应用在工业控制板卡、消费电子主控板、仪器仪表信号处理模块等场景中，承担逻辑组合运算、信号电平匹配、触发条件判断等核心电路功能。

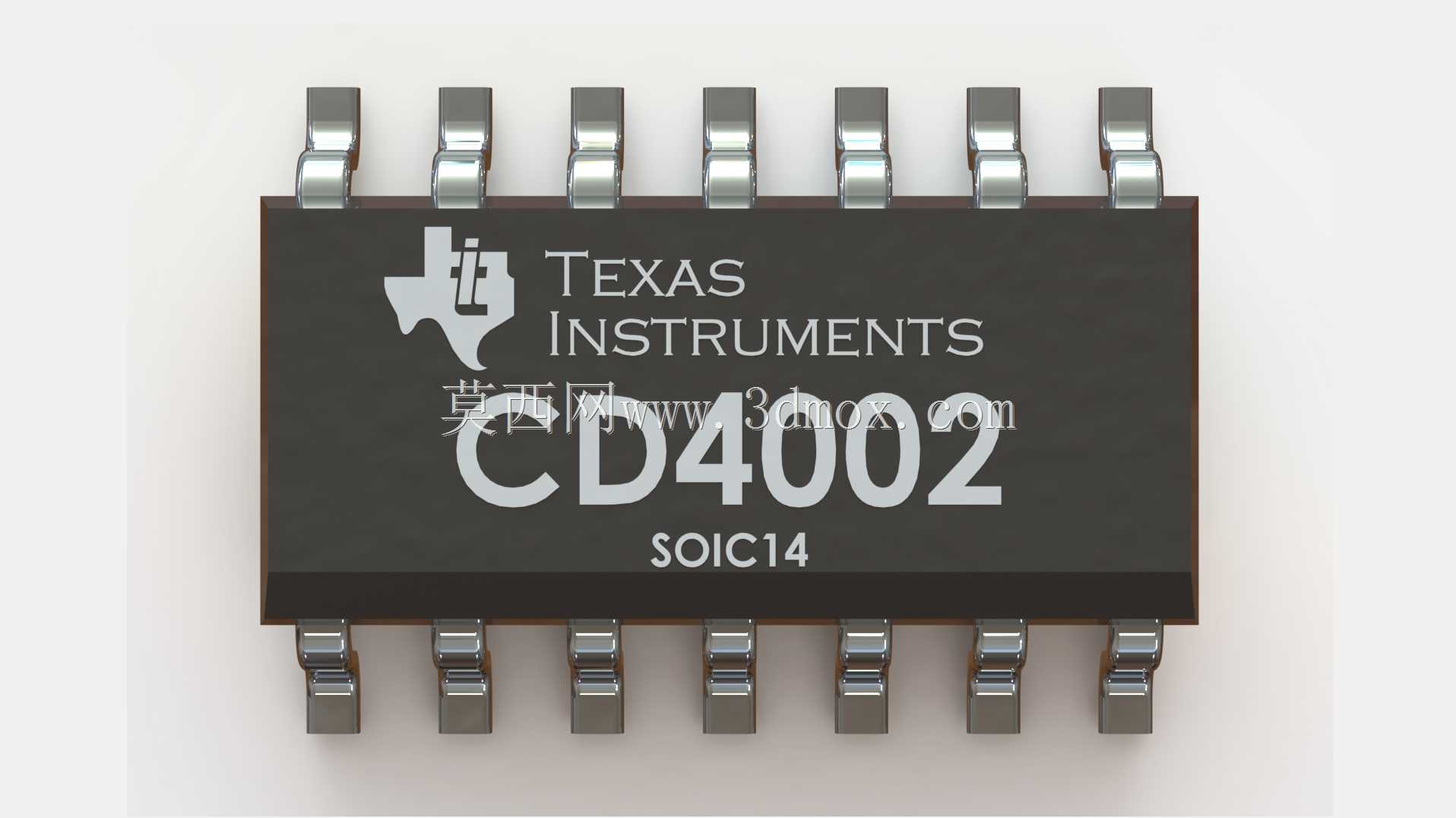

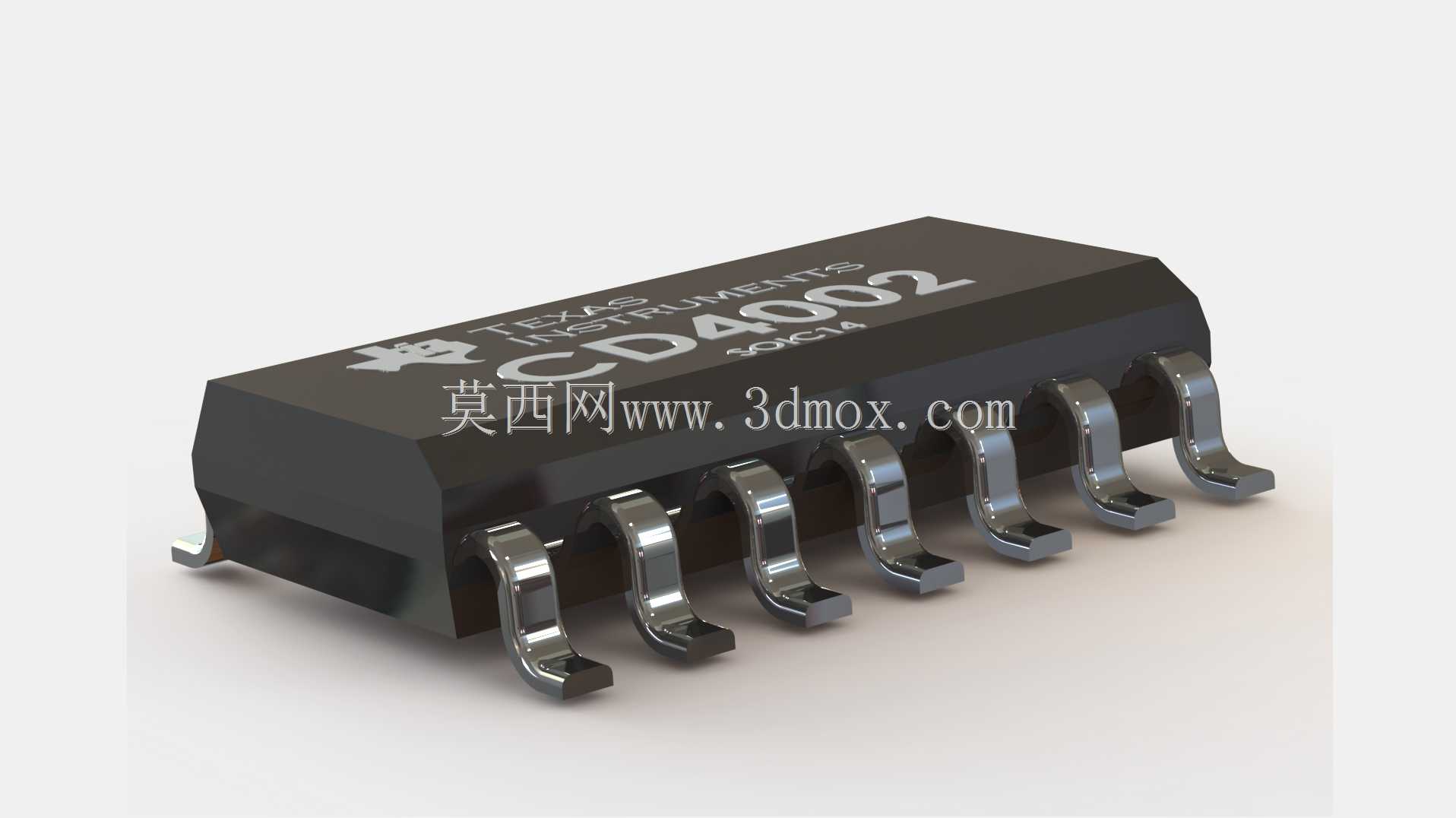

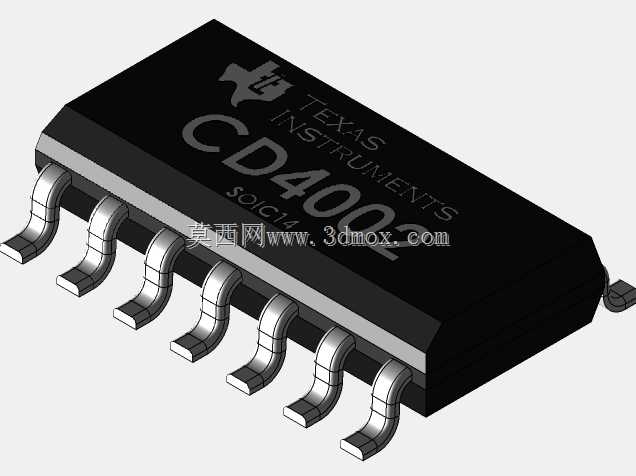

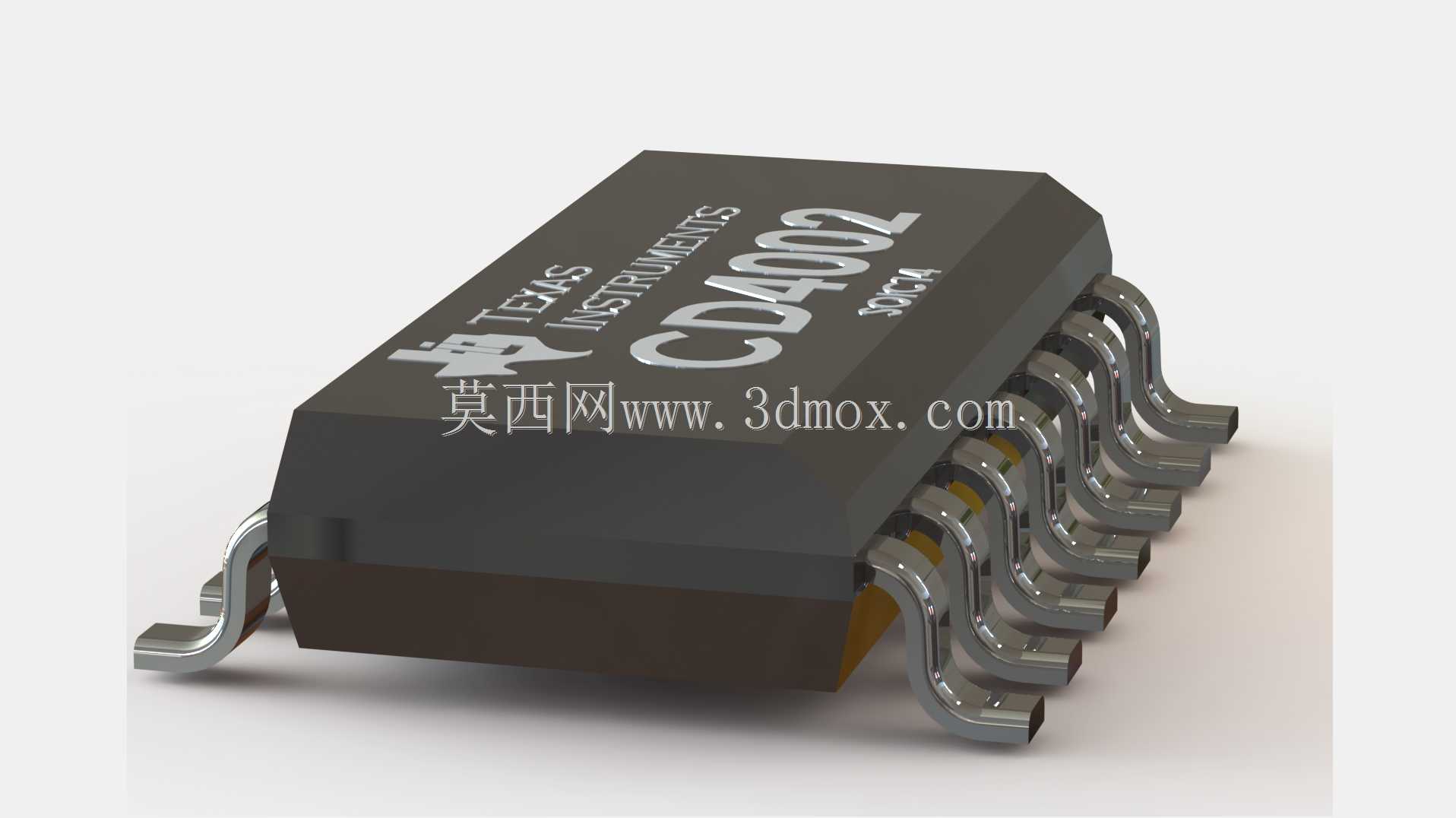

　　从实际工程应用的角度出发，该款芯片的三维结构完全还原量产器件的真实外形特征，本体采用标准的黑色环氧塑封成型结构，表面丝印清晰标注器件型号、品牌标识与封装规格，完全匹配实物的丝印位置与字符比例，能够在结构评审阶段直观呈现板卡焊接完成后的视觉效果，方便结构工程师核对丝印与周边结构件的避让关系。引脚部分采用标准的鸥翼型成型设计，每侧排布7个引脚，引脚的弯折弧度、引脚末端的共面度、引脚之间的中心间距都严格遵循SOIC-14封装的JEDEC标准要求，引脚的金属光泽与镀层质感也做了对应还原，能够准确模拟SMT回流焊过程中引脚与焊盘的贴合状态，帮助工程师在设计阶段提前排查引脚与焊盘对位偏差、引脚与周边走线安全距离不足等潜在工艺问题。

　　在设计思路上，该模型完全围绕板级结构设计的实际需求搭建，没有做多余的艺术化修饰，所有尺寸参数都严格对标量产器件的手册规范，芯片本体的长度、宽度、本体厚度，引脚伸出本体的长度、引脚的成型高度、引脚末端的宽度，都和实际量产器件保持一致，能够直接导入PCB结构装配文件中，用于校验芯片与周边 tall 电容、接插件、结构壳体的安装间隙，避免出现壳体装配时压碰芯片本体、周边元件高度过高遮挡芯片焊接工位等实际生产中常见的问题。对于做整机三防涂覆、散热路径规划的工程师来说，该模型的准确外形也能帮助计算涂覆区域的避让范围，评估芯片表面与散热片、导热垫的接触贴合度，减少后期打样验证的迭代次数。

　　不同于原理封装只体现引脚排布与焊盘尺寸，该三维结构完整还原了芯片的立体安装边界，包括引脚焊接后在PCB板面以上的总高度、本体边缘到最外侧引脚末端的水平距离，这些参数在做高密度PCB布局时尤为关键——比如在板卡对插结构、板间堆叠设计中，准确的芯片高度参数能够帮助工程师预留足够的板间间隙，避免两块板卡对插时芯片与对面板的元件发生硬碰撞；在做导轨式安装的工业模块设计时，芯片本体与导轨侧壁的间隙也能通过该模型直接校核，不需要等到实物打样阶段才发现干涉问题。

　　从器件本身的功能特性来看，CD4002作为CMOS工艺的逻辑器件，工作电压范围宽，抗干扰能力强，SOIC-14的表贴封装相比直插DIP封装占用PCB面积更小，适合高密度组装的场景，对应的三维模型也充分考虑了SMT生产过程中的结构需求，比如引脚的共面度误差控制在标准允许的范围内，能够模拟实际贴片时的引脚变形公差，帮助工艺工程师提前评估钢网开口设计、贴片压力参数的合理性，减少生产过程中的虚焊、立碑等工艺缺陷。在做整机的振动仿真、跌落仿真时，准确的芯片质量分布与外形结构也能提升仿真结果的准确度，更真实地模拟引脚在受力情况下的应力分布，提前发现引脚强度不足、焊接点应力集中等可靠性问题。
