CD4001贴片SOIC-14封装电子元器件三维结构

　　在工业控制板卡、消费电子主板、汽车电子控制单元的PCB布局设计环节，表面贴装封装的逻辑芯片是板上密度提升的核心元件之一，CD4001作为四二输入或非门通用逻辑器件，采用SOIC-14窄体贴片封装的版本，是中小规模逻辑电路里应用极广的选型。做板级结构设计时，很多工程师容易忽略芯片实体的三维干涉问题，只参考 datasheet 里的二维焊盘尺寸做封装，等到SMT回流焊后做结构装配，才发现芯片本体高度和上方的屏蔽罩、导热垫、结构件产生硬干涉，或是引脚成型公差导致的爬锡不足、虚焊问题，这类问题在样机调试阶段排查起来要耗费大量时间，精准的三维结构模型能在设计前期就把这类风险规避掉。

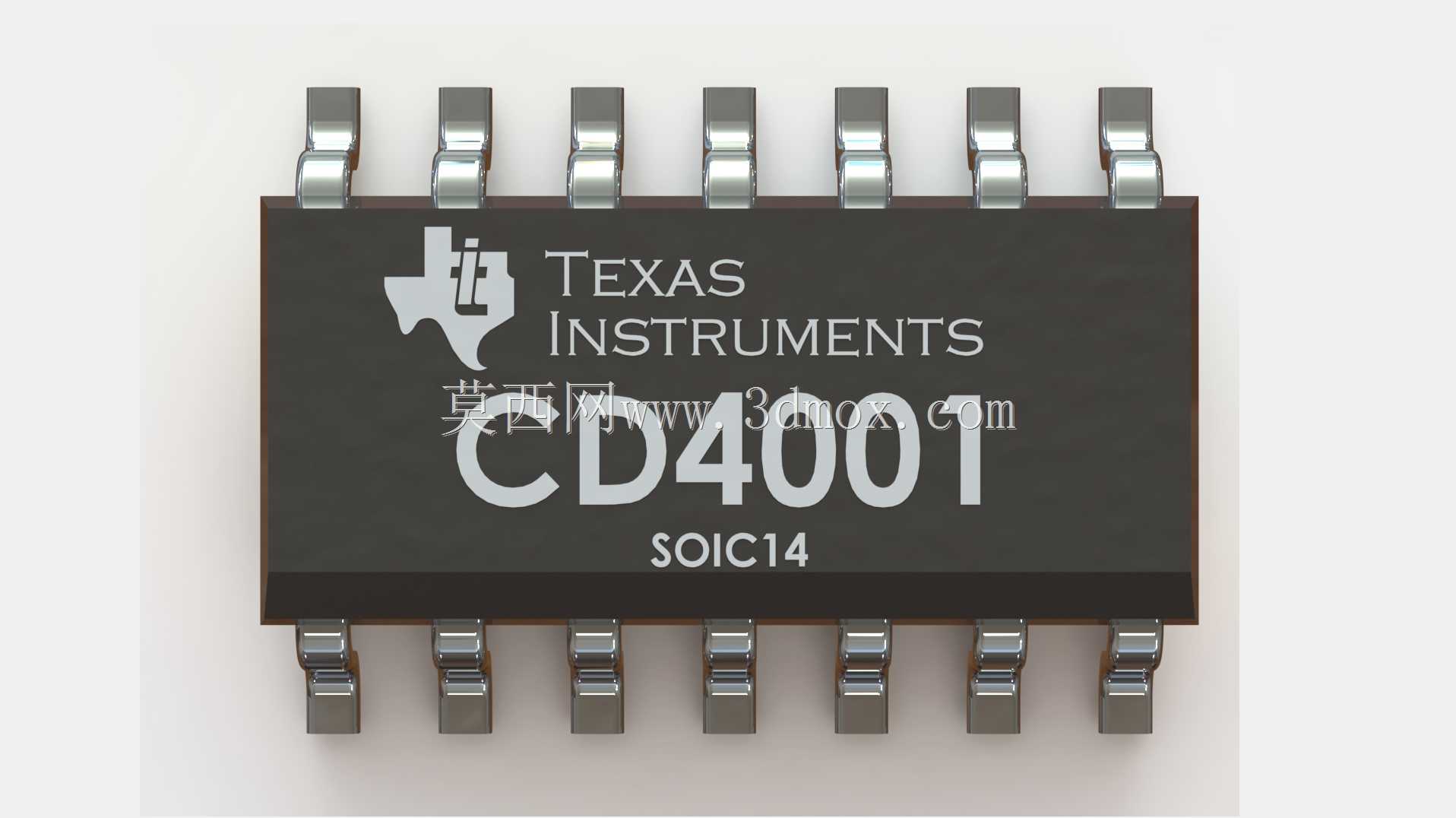

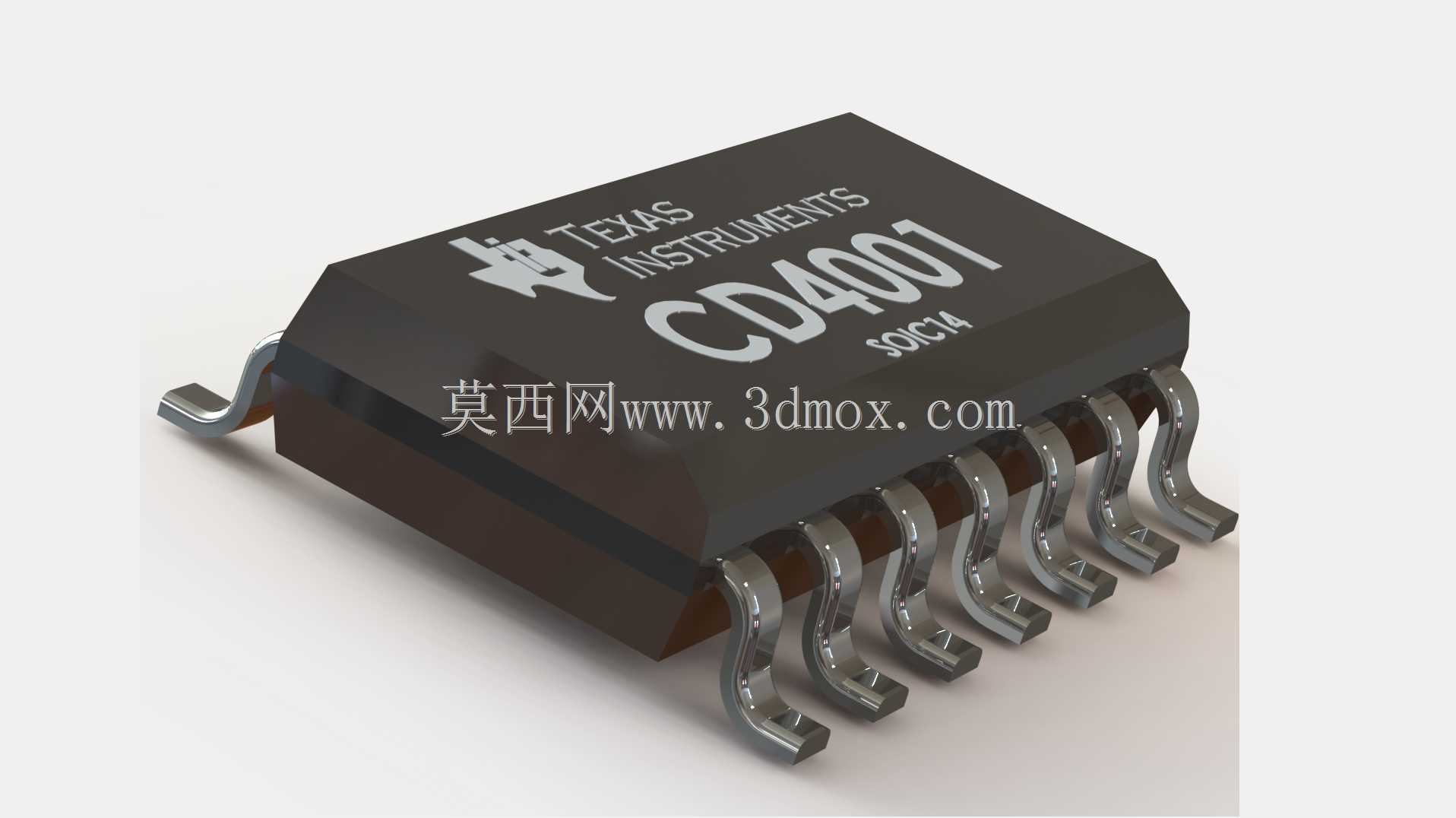

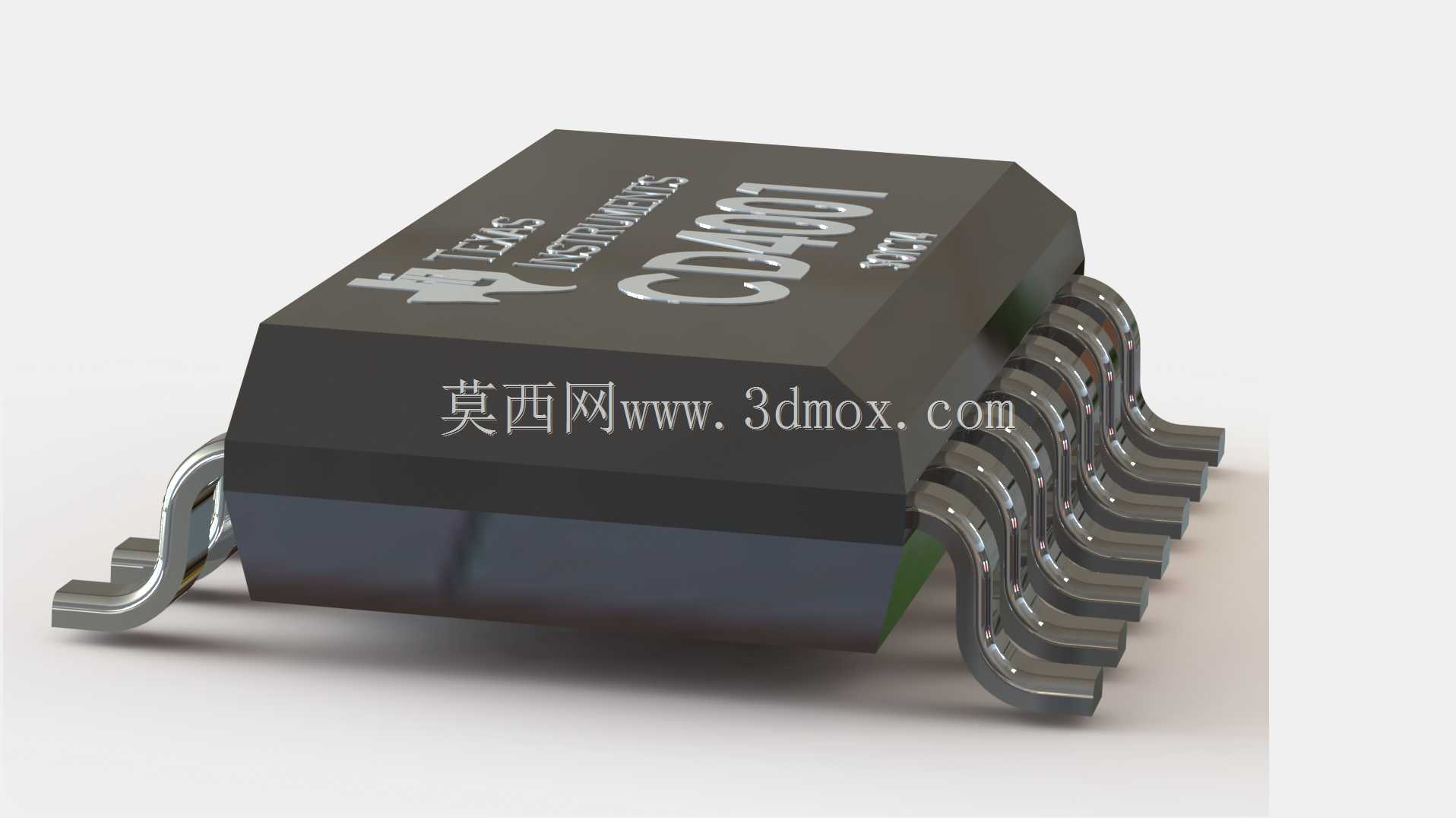

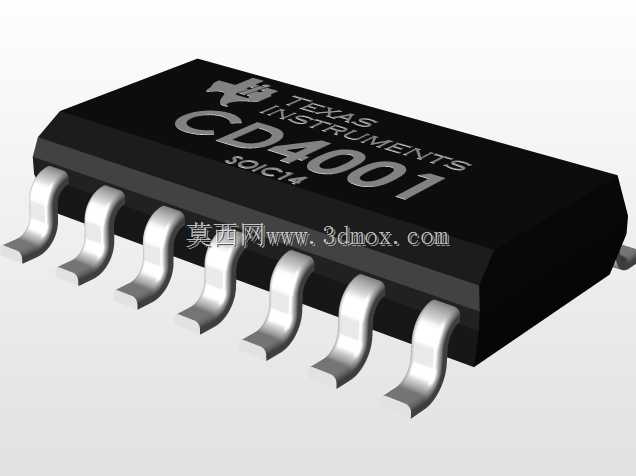

　　这款SOIC-14封装的CD4001模型，完全还原了量产器件的真实外形特征：黑色环氧塑封本体的边角做了符合注塑工艺的微小倒角，没有尖锐直角，本体表面的丝印区域预留了对应厂商标识、型号、批次码的凸起结构，引脚采用鸥翼型成型设计，每根引脚的弯折弧度、引脚末端的共面度公差都按照JEDEC标准的SOIC封装规范做了还原，引脚的宽度、引脚间的节距严格对应1.27mm的标准间距，不会出现三维模型里引脚和PCB焊盘错位的问题。做PCB的3D布局校验时，把这个模型导入到设计环境中，可以直接核对芯片本体和周边贴片电容、电阻的安全间距，确认芯片上方的结构件预留高度是否满足要求——SOIC-14窄体封装的本体宽度通常为3.9mm，本体长度约8.65mm，塑封本体最高点到PCB板面的高度约1.75mm，这些尺寸边界在模型里都做了精准还原，不需要工程师反复对照手册核对尺寸链。

　　从设计思路上看，这个模型没有做过度简化，也没有冗余的细节：既还原了引脚根部和塑封本体结合处的溢胶微小特征，方便做SMT工艺的焊锡浸润模拟，又把对结构校验无影响的芯片内部晶圆、键合丝结构做了省略，保证模型在各类ECAD、MCAD软件里导入时不会出现卡顿，适配不同软件的装配约束需求。在做自动化SMT产线的吸嘴取件模拟、贴装路径规划时，这个模型的本体顶面平整度特征也能提供准确的参考，帮助工程师确认吸嘴的吸附位置是否在本体中心区域，避免贴装时出现芯片偏移、立碑等工艺缺陷。

　　实际选型应用中，CD4001的SOIC-14封装版本相比直插DIP-14封装，占用的PCB面积能减少60%以上，适合对板卡体积有严格要求的便携式设备、分布式IO模块、小型传感器节点使用，在做这类产品的结构堆叠设计时，芯片的三维模型能帮助工程师在有限的板内空间里合理排布元件，比如在芯片侧面预留测试点的位置时，可以通过模型确认测试探针的操作空间是否足够，不会被芯片本体遮挡；在做板卡的三防漆涂覆工艺模拟时，也能通过模型准确计算涂覆区域的遮蔽范围，避免漆液沾染到引脚接触区域影响焊接可靠性。很多刚接触板级结构设计的工程师，容易把SOIC-14和SOP-14、TSSOP-14的封装尺寸搞混，通过实体三维模型的对比，能直观区分不同封装的外形差异，避免封装选型错误导致的生产返工。
