CD4069贴片六反相器集成电路封装结构

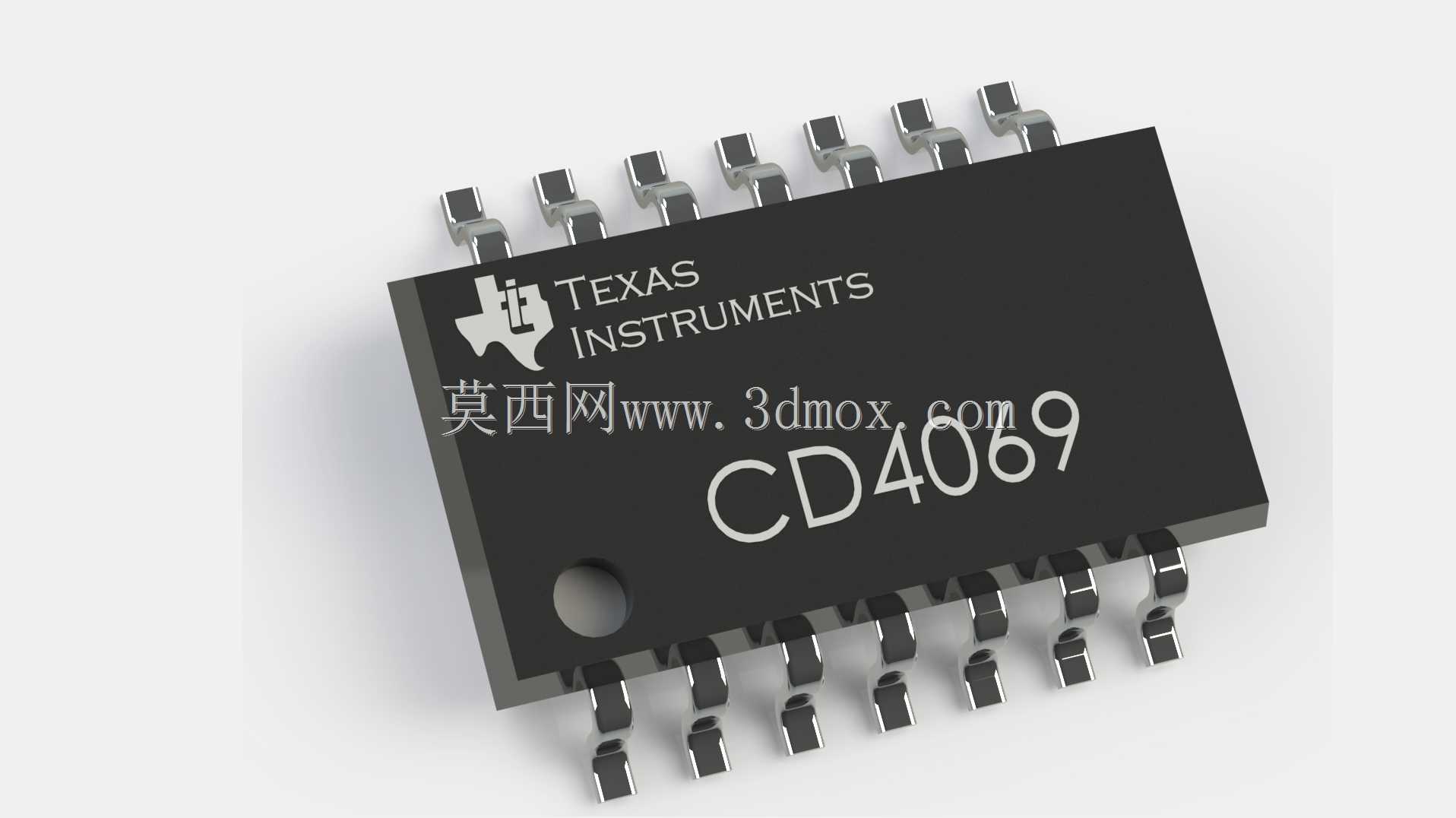

　　在工业控制板卡、消费电子主板、小型智能传感终端的PCB布局环节，表面贴装逻辑芯片的封装建模精度，直接决定了SMT产线钢网开孔、回流焊治具设计、板卡空间排布的合理性，CD4069作为通用六反相器逻辑器件，是数字电路中最常用的基础芯片之一，其贴片封装的三维结构还原，需要兼顾实际器件的物理特征与板级装配的边界要求。这款贴片封装的CD4069采用小外形SOP封装形式，建模过程中首先还原了黑色环氧塑封本体的方正结构，本体表面的丝印标识按照实际器件的印刷位置做了对应呈现，包括品牌标识、器件型号的字符排布，以及塑封体一角的圆形定位凹点——这个凹点是SMT贴片过程中识别芯片引脚1位置的关键视觉特征，建模时严格还原了凹点的深度、直径与位置偏差，

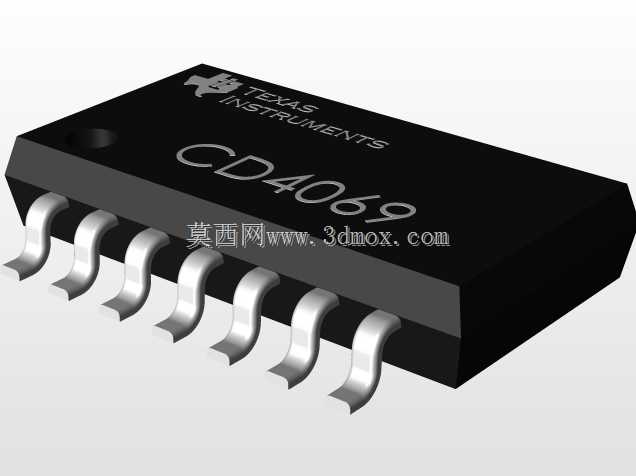

　　避免出现装配时引脚方向识别错误的问题。芯片两侧的鸥翼形引脚是建模的核心细节，每一侧的引脚数量、引脚间距、引脚伸出塑封体的长度、引脚弯折的弧度与厚度，都完全参照实际量产器件的尺寸公差做了还原，引脚末端的焊接平面平整度也做了写实处理，这部分结构直接对应PCB焊盘的设计尺寸：如果建模时引脚宽度、引脚间距出现偏差，后续导出的STEP模型用于PCB装配干涉检查时，就会出现引脚与焊盘错位、与周边贴片元件间距不足的问题，尤其是在高密度布板的场景下，0.1mm的尺寸偏差就可能导致整板SMT装配失败。从实际应用场景来看，这款CD4069贴片器件常被用于信号反相整形、简易振荡电路、电平匹配接口电路中，在小型化的控制板上，

　　这类SOP封装的芯片往往布置在板卡的边缘区域，周边可能搭配0805封装的阻容元件、贴片排阻等器件，因此建模时除了还原器件本身的结构，还预留了标准的安装间隙边界：器件本体下方的空间高度、引脚外侧的安全焊接距离、器件顶部与外壳结构件的间隙，都按照行业通用的板级装配规范做了对应，结构工程师在做整机结构设计时，可以直接调用该模型检查PCB与外壳的干涉情况，不需要再额外测量器件的实际高度。设计思路上，这款模型没有做过度的细节简化，也没有添加冗余的非结构特征：塑封本体的表面做了符合实际环氧材质的哑光质感处理，引脚部分还原了镀锡层的金属质感，同时去掉了实际器件生产过程中可能出现的微小毛边、丝印轻微偏移等随机误差，保留了量产器件的标准结构形态，

　　既满足三维装配时的精度要求，也不会因为过多的细节导致模型文件过大，影响大型装配体的加载效率。在安装边界的处理上，模型严格遵循SOP-16封装的标准安装尺寸：塑封体的长度、宽度、厚度，引脚的共面度公差范围，引脚焊接面距离PCB板面的高度，都和实际器件的手册参数保持一致，当工程师在做PCB布局时，将该模型导入到ECAD软件的3D预览环境中，可以直观看到芯片与周边走线、过孔、其他元件的位置关系，避免出现芯片安装后与周边 tall 元件碰撞、或者外壳筋位压到芯片本体的问题。另外，考虑到部分场景下需要做设备的热仿真参考，模型也还原了塑封体与引脚的热传导路径对应的结构特征，引脚与塑封体结合处的过渡结构没有做简化处理，能够为后续的热分布模拟提供准确的结构基础——毕竟CD4069作为逻辑器件，虽然自身功耗不高，但在密闭的小型设备外壳内，多个器件的热量累积也需要通过结构设计做合理的散热引导，准确的封装模型是热仿真的基础前提。不同于直插封装的同型号芯片，这款贴片封装的器件不需要在PCB上钻过孔，焊接面全部在PCB的顶层，因此模型的底部结构完全贴合SMT装配的实际形态，没有多余的插脚结构，能够准确反映贴片装配后的板上高度，对于做超薄型智能设备的结构设计来说，这个高度尺寸的准确性直接决定了整机的厚度控制目标是否能够实现。
