CD4093贴片式逻辑芯片三维结构

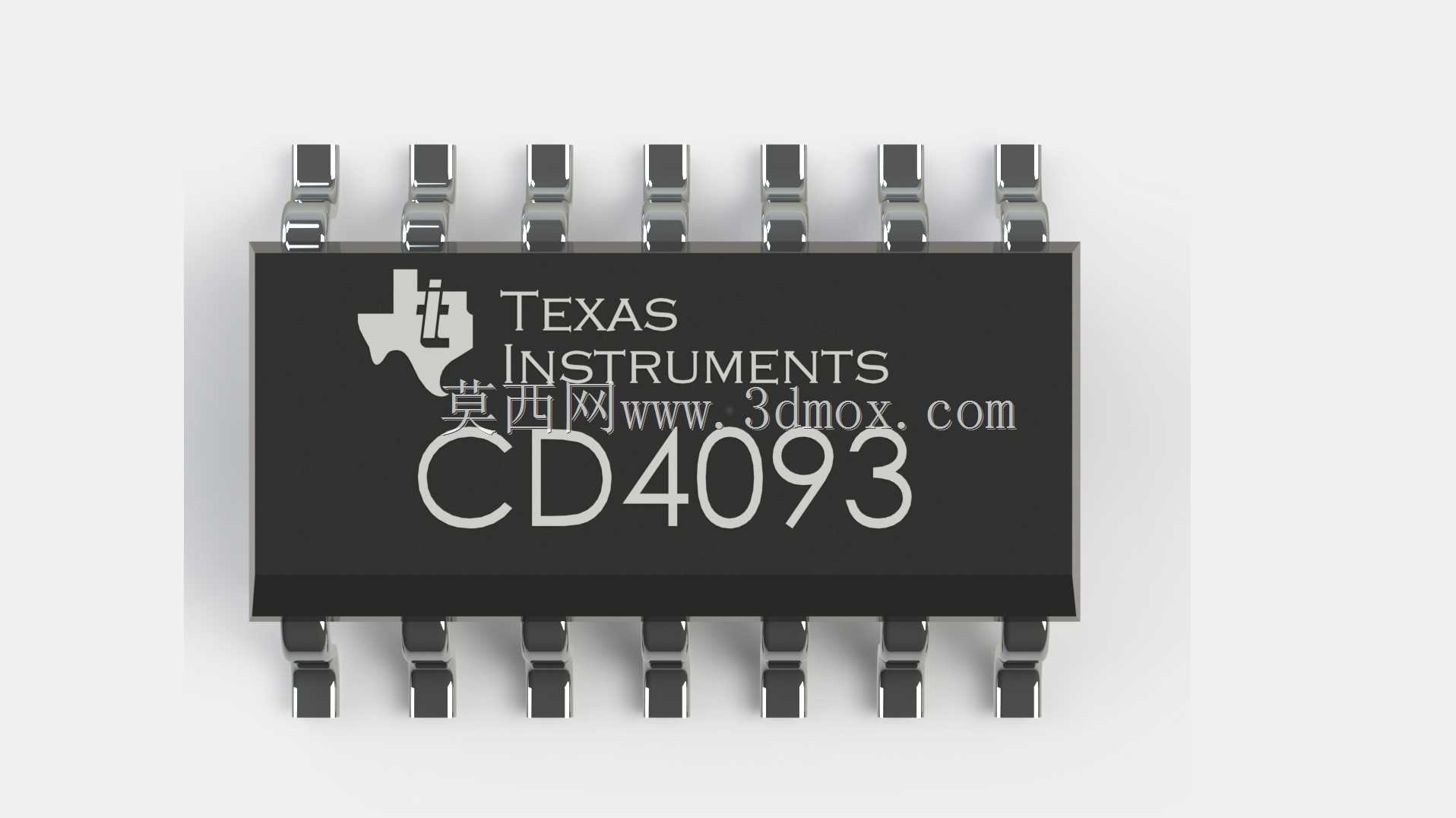

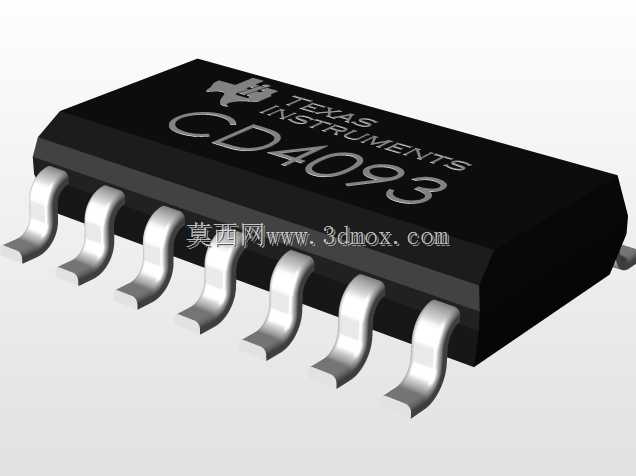

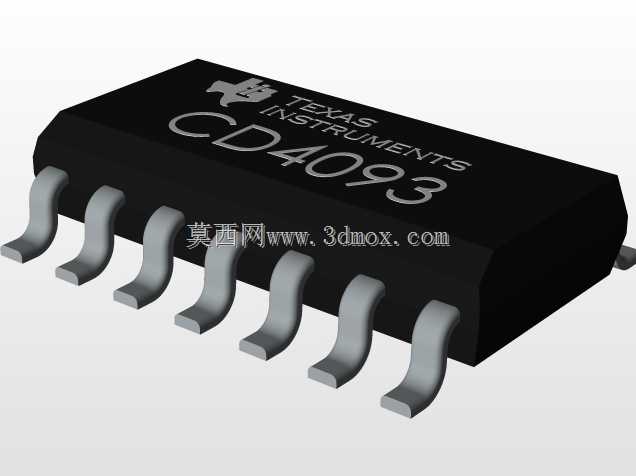

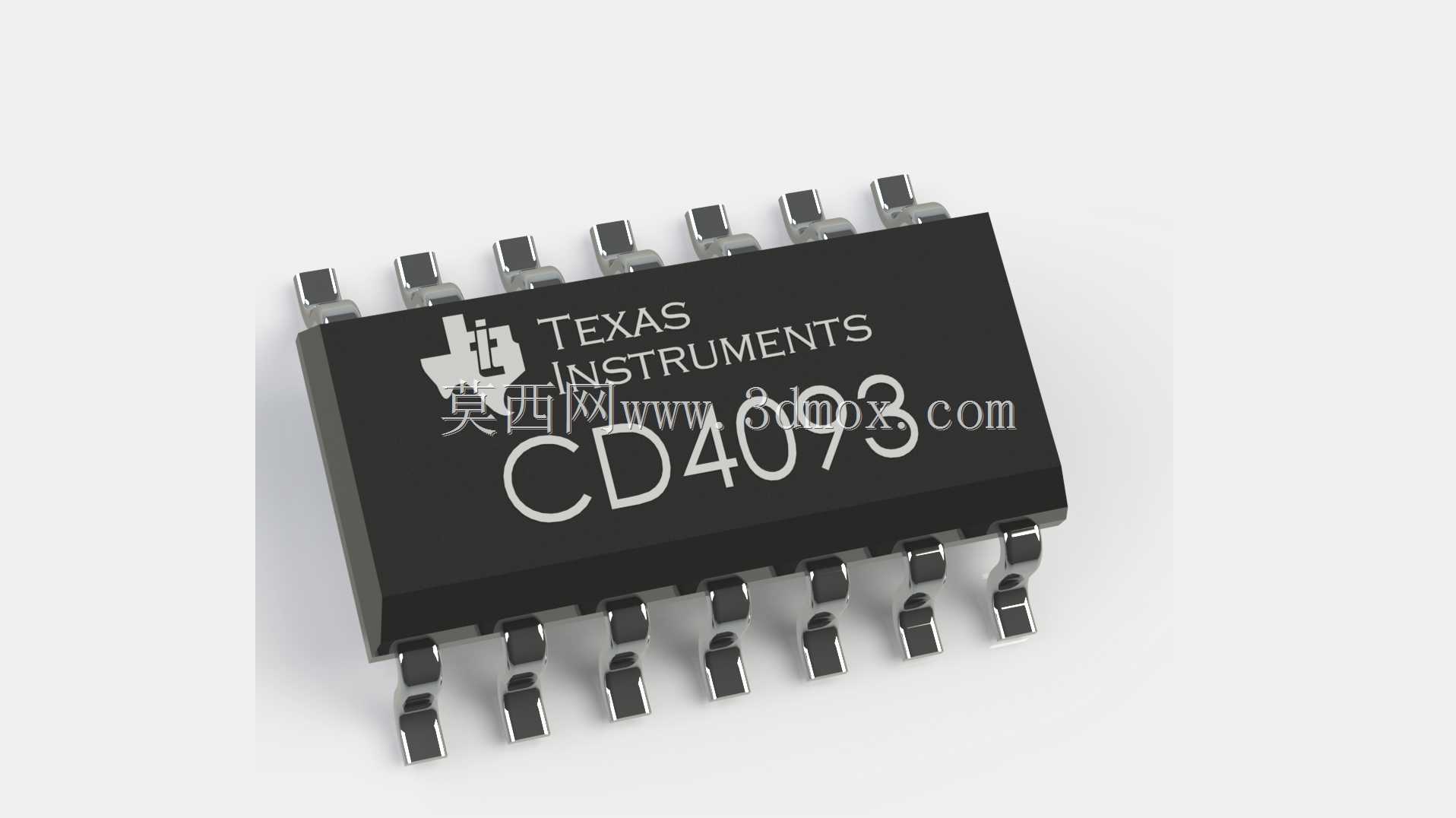

　　在做PCB板级结构装配校核时，这类贴片逻辑芯片的三维模型是板卡布局阶段绕不开的基础元件，很多刚接触结构设计的工程师容易忽略这类小尺寸元件的空间占位，等到打样回来才发现芯片和周边接插件、散热片或者结构壳体出现干涉，反复改板反而拖慢整个项目的进度。CD4093作为常用的施密特触发与非门器件，在工业控制板卡、消费电子主控板、信号调理模块里都有大量应用，它的贴片封装版本相比直插封装占用PCB面积更小，适合高密度布线的板卡设计，但也对结构设计阶段的空间预留提出了更精细的要求。从实际建模的还原度来看，这个模型完整复现了SOP贴片封装的外形特征，包括黑色塑封主体的倒角细节、两侧引脚的弯折弧度与引脚间距，

　　引脚末端的焊盘接触区域也做了贴合实际生产的尺寸还原，能直接导入PCB装配环境做干涉检查，不需要工程师再手动调整元件的占位尺寸。做板卡结构设计的时候，首先要明确这类芯片的安装边界：塑封主体的长宽尺寸要和PCB封装的丝印范围完全匹配，引脚伸出塑封体的长度、引脚的共面度误差范围都要在模型里有所体现，不然做装配仿真的时候会出现引脚虚接或者和焊盘错位的误判。很多工程师在自建这类元件模型的时候，容易把引脚的弯折角度做的过于理想化，实际生产里的贴片引脚会有微小的冲压弧度，这个模型里的引脚形态还原了量产芯片的实际冲压形态，在做DFM可制造性检查的时候，能更准确的模拟贴片工序里的引脚对位情况，提前发现封装设计里的引脚间距偏差问题。

　　从功能适配的角度来说，CD4093常用于信号整形、脉冲调制、简易逻辑控制电路里，很多时候板卡上会同时布置多颗同封装或者同系列的逻辑芯片，这个模型的尺寸基准完全对齐行业通用的SOP-14封装标准，在做批量元件布局的时候，可以直接复用这个模型的占位参数，不用每颗芯片都重新核对封装尺寸。设计思路上，这个模型没有做多余的结构简化，塑封体表面的标识区域做了凹陷处理，和真实芯片的激光刻印区域的形态一致，在做产品外观展示或者板卡渲染的时候，能呈现出更贴近实物的视觉效果，不会因为模型过度简化显得板卡装配效果失真。另外要注意的是，这类贴片芯片的上方空间预留也很关键，很多设计里会在芯片上方布置绝缘片、屏蔽罩或者散热贴，模型的塑封体顶面高度做了精准还原，

　　能准确计算芯片顶面到上方结构件的安全距离，避免出现屏蔽罩压到芯片本体、绝缘片距离引脚过近导致耐压不足的问题。在做自动化测试工装设计的时候，这个模型也能用来定位测试探针的位置，根据引脚的实际排布位置调整探针的排布间距，确保测试的时候探针能准确接触到引脚的测试点，不会因为模型尺寸偏差导致探针扎到塑封体或者相邻引脚，造成测试短路或者元件损伤。从实际选型的角度来说，不同厂商生产的CD4093贴片封装在塑封体的细微尺寸上会有零点几毫米的公差，这个模型取了行业通用的中间公差值，适配绝大多数厂商的同型号芯片尺寸，在做前期方案设计的时候，用这个模型做空间预留不会出现后期换料导致的尺寸不兼容问题。很多刚入行的结构工程师觉得这类小元件的模型无所谓，随便拉个方块代替就行，实际上高密度板卡的设计里，往往就是这零点几毫米的尺寸偏差，导致整个板卡无法装入预设的壳体空间，或者和周边的电容、电阻等元件出现排布冲突，精准的元件三维模型能在设计阶段就把这些潜在问题排查掉，减少后期打样整改的成本。
