SOT323封装BC848贴片三极管三维结构

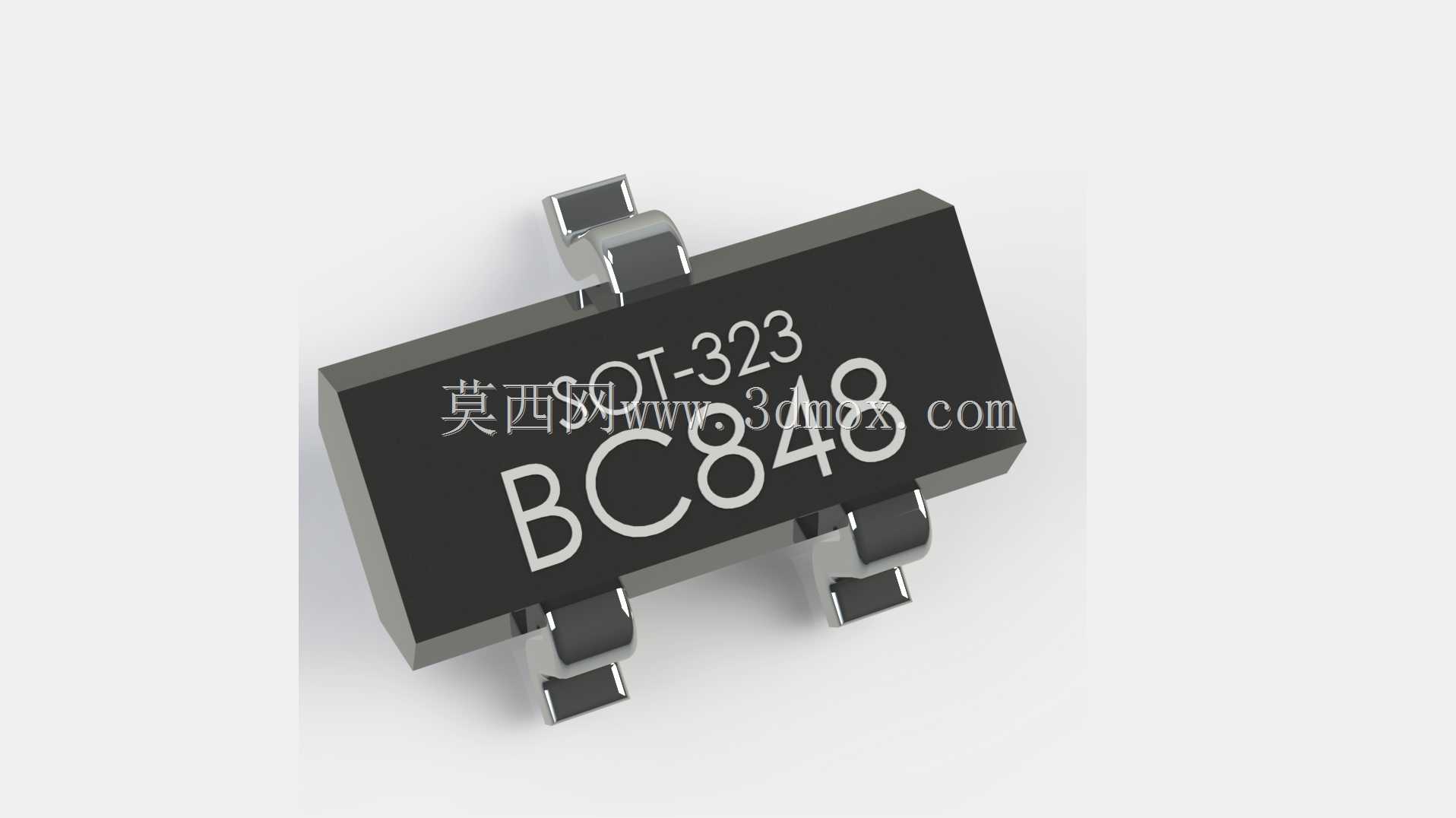

　　在消费电子、工业控制板卡的高密度PCB设计场景中，SOT-323封装的BC848是小信号处理回路里极为常用的NPN型三极管，这类超小型贴片器件的三维建模精度，直接影响PCB Layout阶段的干涉检查、SMT钢网开孔设计以及整机装配后的空间适配效果。做这类分立半导体器件的三维建模时，首先要锚定实际量产器件的安装边界：SOT-323属于极小尺寸的表面贴装封装，本体长宽尺寸控制在2mm级，引脚共面度公差要求控制在0.1mm以内，建模时不能只参考 datasheet 上的理论标称值，必须结合实际回流焊后的引脚成型状态做细节修正——很多新手建模时会把引脚做的完全平直，忽略了SMT工艺要求下引脚末端的微弯折结构，导致导出的STEP模型导入PCB设计软件后，出现器件与焊盘贴合偏移、引脚与丝印层干涉的问题。

　　从实际电路功能来看，BC848这类小信号三极管主要承担小电流信号放大、高速开关切换的作用，常见于传感器信号调理回路、电源模块的使能控制回路、便携设备的按键检测回路中，因为封装体积极小，在智能穿戴设备、便携测量仪器的高密度板卡上应用占比很高。建模过程中，本体的塑封部分要还原实际量产器件的脱模斜度，不能做成完全规整的直角长方体，实际塑封本体的边角存在微小的圆弧过渡，顶面的丝印标识区域要做微凹的细节处理，还原真实器件的激光刻印质感，这部分细节虽然不影响结构干涉检查，但在做产品整机渲染、装配工艺演示动画时，能大幅提升场景的真实感。

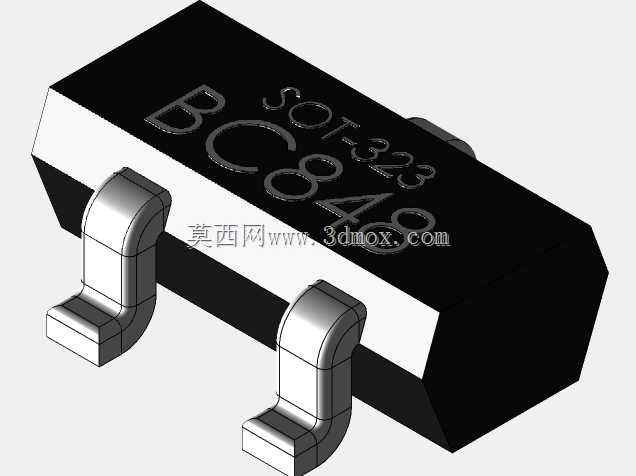

　　引脚部分的建模是这类器件的核心难点，三个引脚的排布间距、引脚宽度、伸出本体的长度都要严格匹配JEDEC标准中SOT-323封装的尺寸要求，同时要考虑引脚与焊盘焊接后的焊锡浸润空间，建模时引脚的下表面要与PCB安装面预留0.05-0.1mm的间隙，对应实际生产中焊锡层的厚度，避免结构仿真时出现器件嵌入PCB板的错误。另外，这类贴片器件的本体高度要控制在1mm左右，在多层板堆叠设计的场景中，这个高度参数直接决定了板间预留间隙的大小，如果模型高度偏差超过0.2mm，就可能导致上层板卡装配时与器件顶面发生硬干涉，在便携设备的紧凑结构设计中，这类干涉问题往往到样机试产阶段才会被发现，会直接拉长项目迭代周期。

　　从设计思路上来说，做这类通用分立器件的三维模型，核心目标是服务于全流程的设计验证：既要满足结构设计阶段的空间校核需求，也要匹配SMT生产阶段的钢网、吸嘴选型需求，所以模型的坐标系原点必须设置在器件本体的几何中心，引脚1的位置要与行业通用的封装引脚定义保持一致，方便工程师直接调用模型导入设计软件，不需要额外调整旋转角度、定位基准。很多网上流传的同类模型存在引脚顺序错位、基准点偏移的问题，工程师调用后如果没仔细核对，很容易在生产阶段出现器件贴装反向的批量质量问题，造成不必要的物料损耗。

　　实际选型应用中，BC848的核心参数是集电极电流100mA、集射极耐压45V，足够覆盖绝大多数小信号处理场景的需求，搭配SOT-323的极小封装，能有效节省PCB板卡的布板空间，在对体积有严格要求的蓝牙模块、微型传感器模组中，这类器件的选型优先级很高。建模时还要注意，塑封本体与金属引脚的结合位置要做贴合处理，不能出现缝隙或者重叠的拓扑错误，保证模型在做热仿真时，能正确还原引脚作为散热路径的导热效果——小信号三极管虽然功耗不高，但在密闭的便携设备腔体中，引脚的导热路径是器件散热的主要通道，模型的结构准确性会直接影响热仿真结果的参考价值。
