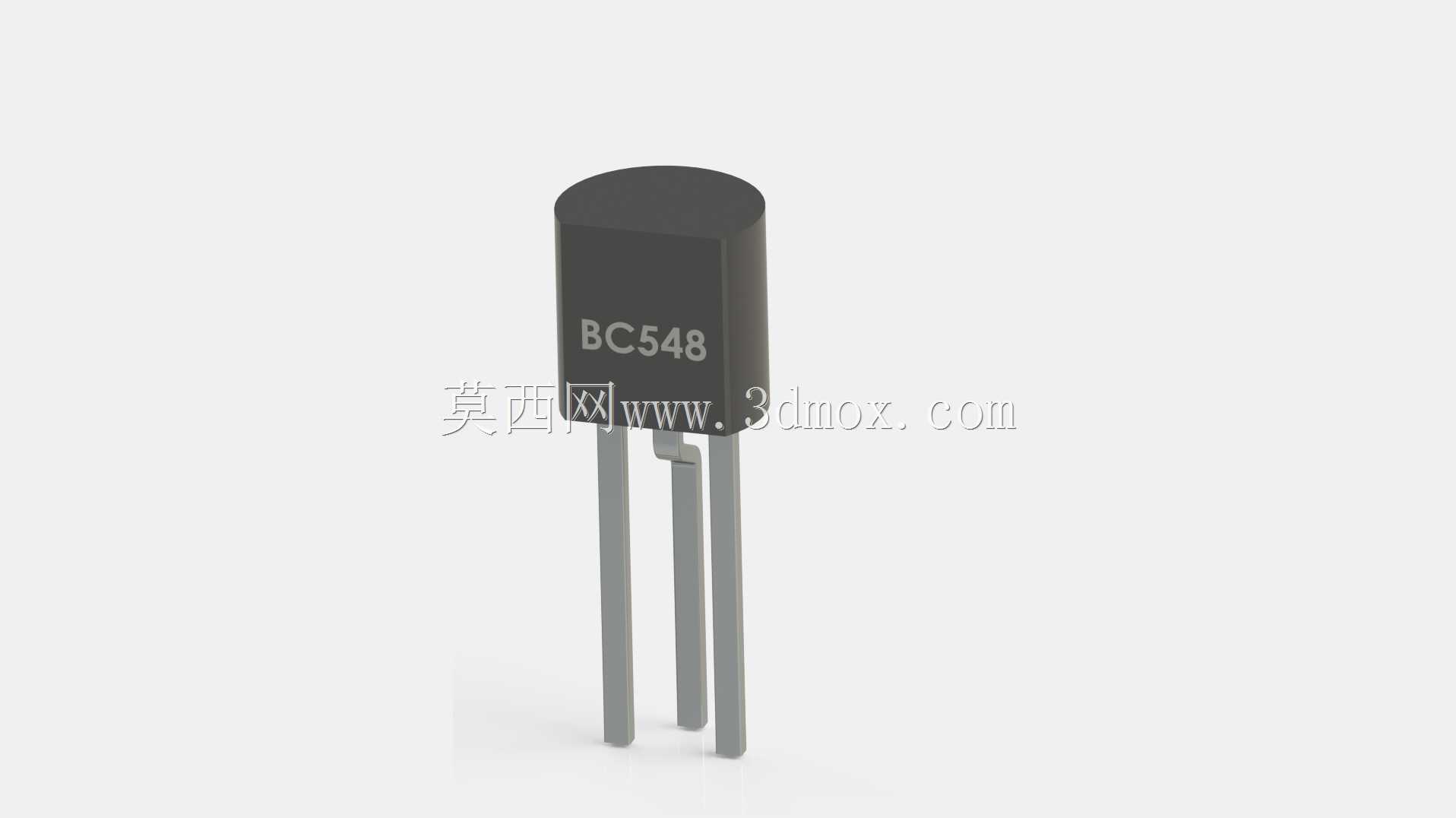

直插式BC548小功率三极管三维结构

　　在消费类电子控制板、小型工业信号调理模块的PCB布局阶段，直插式小功率三极管的占位与引脚干涉校验，往往是结构工程师容易忽略的细节，BC548作为NPN型通用小信号晶体管，在各类低压小电流信号放大、开关回路中应用极广，从学生实验面包板到量产的家电控制板都能见到它的身影。做这款元件的三维建模时，首先要还原TO-92封装的真实外形特征，黑色环氧塑封本体的柱面弧度、顶部的平面过渡都要和实物一致，不能做成规整的圆柱或者方柱，否则在做整机装配干涉检查时，会和周边的电解电容、接插件出现误判。引脚的排布是建模的核心要点，三个引脚呈一字型等距排列，引脚直径、引脚伸出本体的长度、引脚之间的中心距都要严格匹配实际器件的安装尺寸，引脚末端做轻微的倒角处理，

　　还原真实元件引脚的插装导向特征，方便在PCB三维装配仿真中，模拟插件过波峰焊的插装过程，校验引脚是否能顺利穿过PCB对应的安装孔，不会出现引脚偏位顶到孔壁的问题。塑封本体表面的丝印字符位置要准确，对应实物上印字的区域，字符高度和比例协调，不会出现比例失真的情况。从实际应用场景来看，这类直插三极管常被布置在PCB的边缘区域，或者靠近信号输入端口的位置，建模时预留的安装边界要考虑到元件本体和周边元件的安全间隙，比如和相邻的碳膜电阻要留出至少1mm的爬电距离，和高度更高的电解电容之间要避免本体互相挤压，尤其是在做紧凑型控制盒的内部布局时，三极管本体的高度不能超过盒体内壁的限位筋，否则合盖时会压坏元件。设计建模过程中，没有做多余的工艺简化，

　　保留了塑封本体和引脚结合处的微小过渡特征，还原真实元件的注塑包胶结构形态，引脚的直线度控制在合理公差范围内，不会出现过度弯曲或者歪斜的情况，符合量产元件的出厂形态。在做信号回路的结构校验时，这款模型可以直接导入PCB设计软件的3D环境，和其他元件模型配合完成整板的装配检查，确认元件高度是否超出外壳的允许空间，引脚长度是否合适，会不会在焊接后出现引脚过长触碰外壳金属部分造成短路的风险。对于教学演示场景，这款模型也能清晰展示直插三极管的外部结构，帮助初学者理解TO-92封装的形态特征，区分不同引脚的排布顺序，避免实际焊接时出现引脚接反的问题。建模时没有对元件的内部晶圆结构做还原，只保留了外部装配需要的所有几何特征，既保证了模型轻量化，

　　不会占用过多的装配仿真资源，又能完全满足结构设计、装配校验、布局演示的实际需求。在做手工焊接工装的设计时，这款模型也可以用来验证工装定位槽的尺寸是否合适，定位槽的深度、宽度能不能刚好容纳三极管的塑封本体，不会出现元件放不进去或者定位过松导致焊接偏移的问题。
