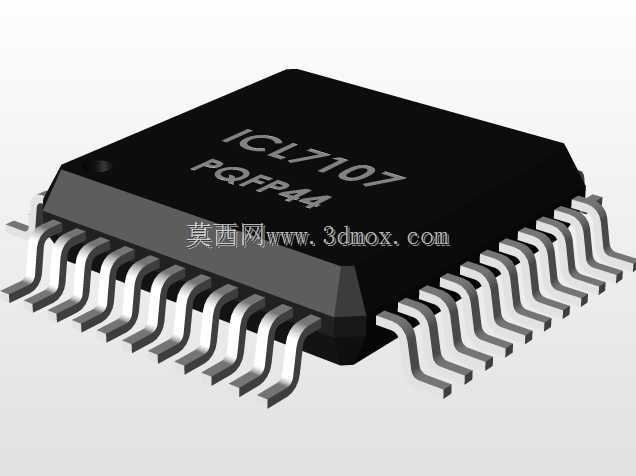

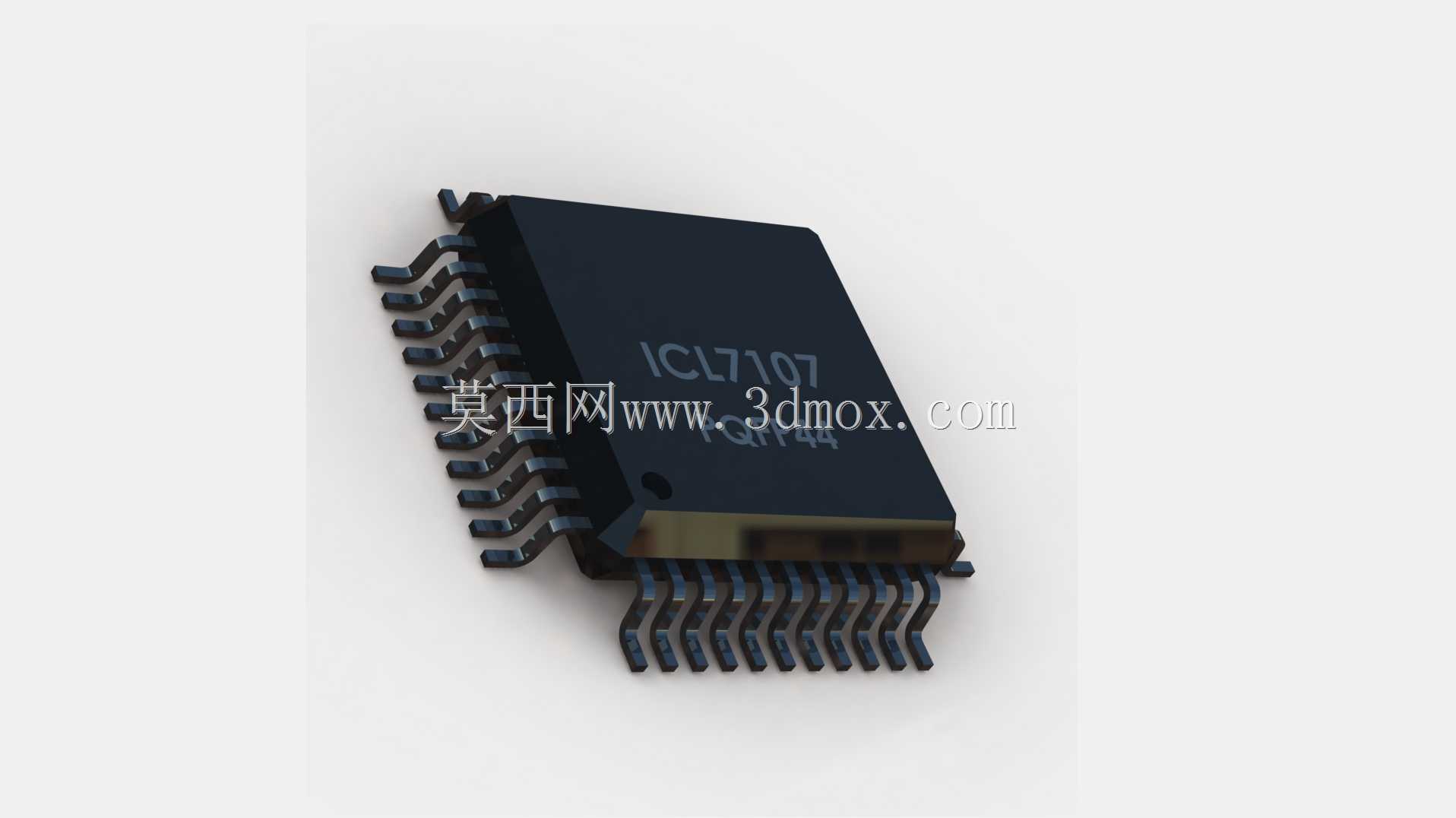

ICL7107贴片式PQFP44封装芯片外壳结构

　　在工业测控板卡、便携式数字测量仪表、小型嵌入式采集终端的PCB布局设计环节，贴片式数模转换芯片的封装外壳建模精度，直接决定了SMT产线的钢网开孔匹配度、回流焊过程中的引脚共面性容错空间，以及整机组装完成后的结构干涉风险。这款针对ICL7107芯片设计的PQFP44贴片外壳，完全遵循主流塑封贴片芯片的实际生产公差要求建模，没有做理想化的棱角锐化处理，引脚的弯折弧度、塑封本体的脱模斜度都还原了量产器件的真实形态，能直接导入PCB设计软件做3D布局校验，避免后期打样出现元器件与外壳、接插件、加固件的空间冲突。

　　从实际应用场景来看，ICL7107作为常用的三位半模数转换芯片，大量应用在台式万用表、温度巡检模块、工业电压电流采集板、小型称重显示终端这类设备中，这类设备往往对板卡厚度有严格限制，尤其是便携式手持设备，内部留给元器件的垂直空间通常不超过5毫米，这就要求封装外壳的建模必须严格控制本体高度、引脚成型后的垂直尺寸，不能出现尺寸偏差导致的装配顶壳问题。建模过程中，引脚的间距严格遵循PQFP44封装的标准节距，每一侧的11根引脚从塑封本体引出后的外伸长度、弯折角度、焊盘接触段的长度都按照JEDEC相关封装标准设定，能直接匹配标准封装库的焊盘尺寸，不需要设计人员再手动调整引脚位置做适配。

　　设计思路上，没有采用简化的方块加引脚的低精度建模方式，而是还原了塑封外壳表面的标识印刷区域、本体边角的注塑圆角、引脚根部与塑封体结合的溢胶过渡结构，这些细节在做产品外观渲染、内部结构可视化展示的时候，能大幅提升整机模型的真实感，不会出现元器件外观失真的问题。同时，建模时考虑了不同设计软件的装配兼容性，外壳本体与引脚分别做了独立的结构分组，设计人员可以根据需要单独给引脚、塑封本体赋予不同的材质属性，比如给引脚设置焊锡镀层的金属材质，给塑封本体设置哑光黑色的工程塑料材质，方便后续做热仿真、电磁兼容仿真时的材料属性赋值。

　　从安装边界来看，这款PQFP44外壳的本体长宽尺寸严格控制在标准封装的公差范围内，引脚外侧的最大跨度尺寸与标准焊盘组的外边缘尺寸匹配，在PCB布局时，只要按照标准PQFP44封装的占位空间预留位置，就不会出现与周边阻容件、接插件的空间干涉。引脚的共面度按照量产芯片的常规公差设定，焊盘接触段的平面度偏差控制在合理范围内，能真实模拟SMT贴装时的引脚与焊盘的接触状态，帮助设计人员提前预判钢网厚度、焊膏印刷量对焊接质量的影响，尤其是在做高密度板卡设计时，相邻引脚之间的间隙尺寸准确，能帮助评估桥连风险，优化焊盘之间的阻焊桥宽度。

　　在实际的结构设计工作中，很多工程师容易忽略芯片封装的细节建模，往往用简化的方块代替真实封装，导致打样后出现芯片与散热片、屏蔽罩、结构支撑柱干涉的问题，这款高精度的封装外壳模型，能覆盖从原理图封装匹配、PCB布局校验、结构件干涉检查、产品渲染展示全流程的使用需求，不需要设计人员再花费时间自行测量芯片尺寸、绘制封装模型，能有效缩短板卡类产品的开发周期，减少因为封装尺寸偏差导致的打样返工问题。尤其是在做小型化、高密度的测量类板卡设计时，精准的封装模型能帮助设计人员更合理地排布板上元器件位置，在有限的板卡空间内兼顾散热、电磁屏蔽、装配便利性的多重要求，避免因为元器件布局不合理导致的后期改板。
