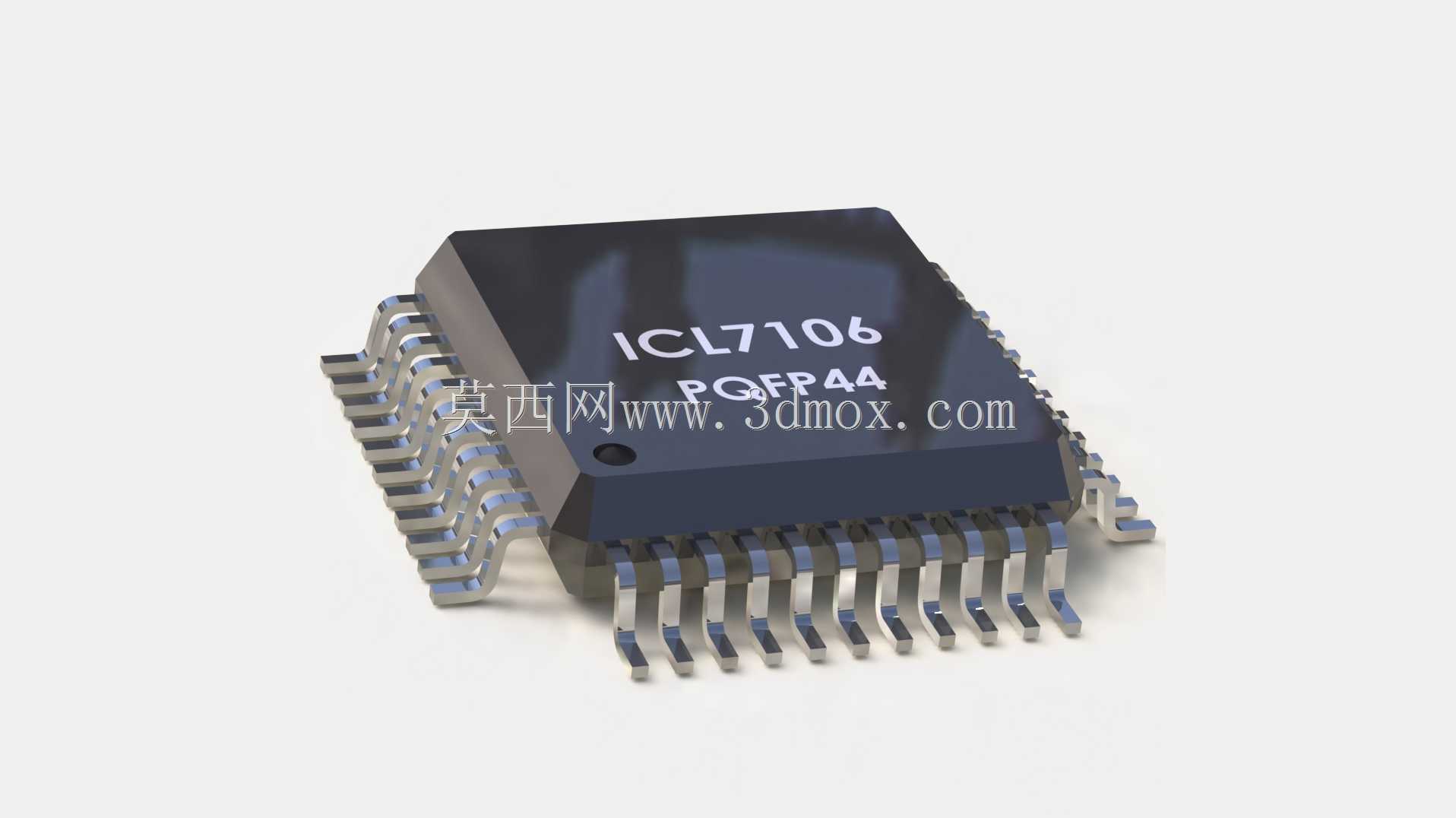

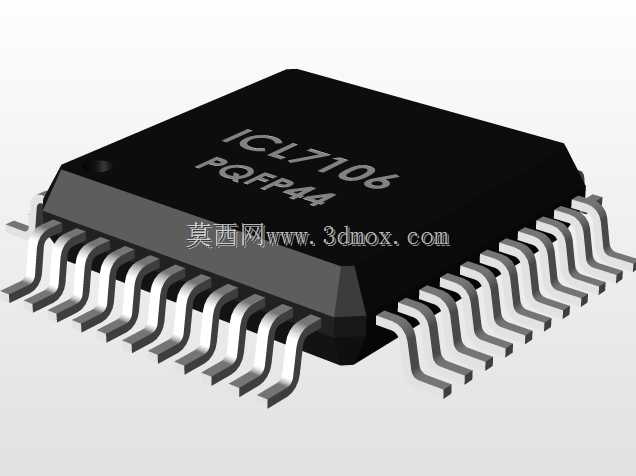

ICL7106芯片PQFP44封装套管结构

　　在工业测控、手持数字测量设备的电路板设计环节，PQFP44封装的ICL7106作为常用的模数转换核心器件，其配套的套管结构是保障芯片可靠装配、长期稳定运行的关键机械结构件。这类封装套管的设计首先要匹配PQFP44封装的引脚排布规律，44个引脚沿芯片本体四边均匀分布，每边排布11个引脚，引脚间距为标准0.8mm，套管的引脚避让槽需要严格对应引脚的伸出位置，槽宽公差控制在±0.05mm范围内，既不能因为槽位过窄挤压引脚造成引脚变形、虚焊，也不能因为槽位过宽导致芯片在套管内出现横向窜动，影响后续SMT贴装的定位精度。从实际应用场景来看，这类套管主要应用在波峰焊、回流焊的生产流程中，一方面在芯片转运、上料过程中为芯片本体提供物理防护，

　　避免引脚受外力磕碰出现弯折、氧化，另一方面在焊接过程中对芯片起到辅助定位作用，确保芯片与PCB焊盘的对位精度满足贴装要求，减少焊接偏移、桥连等工艺缺陷。设计这类套管结构时，首先要精准还原ICL7106芯片的本体外形尺寸，芯片本体为正方形塑封结构，边角带有标准注塑圆角，套管的内腔尺寸需要比芯片本体单边预留0.1mm的装配间隙，间隙过大会导致芯片定位松动，间隙过小则会造成芯片装入困难，甚至刮伤芯片表面的丝印标识。套管的壁厚设计需要兼顾结构强度与散热需求，壁厚控制在0.2mm左右，既能够在常规转运压力下不发生形变，也不会因为壁厚过厚阻碍芯片工作时的热量向外传导，避免芯片结温过高影响模数转换精度。在安装边界的考量上，

　　套管的整体外轮廓尺寸需要匹配PCB上对应芯片的丝印框范围，套管边缘不能超出丝印框，避免和周边的阻容件、接插件出现装配干涉，尤其是在高密度布线的手持万用表、小型工业检测模块电路板上，板上元器件间距往往不足1mm，套管的外形尺寸公差需要严格控制在±0.08mm以内，才能适配高密度装配的空间要求。套管的引脚导向结构设计也十分关键，每个引脚对应的避让槽入口处需要设计15度的导向倒角，在芯片装入套管的过程中，即使引脚存在微小的位置偏差，也能顺着倒角滑入对应槽位，降低人工或自动上料的对位难度，提升装配效率。从长期使用的可靠性角度出发，套管的材质选型通常匹配耐高温的工程塑料，能够承受回流焊阶段最高260摄氏度的高温冲击，不会在焊接过程中出现软化、

　　变形、释放挥发性物质污染焊盘的问题，同时套管的绝缘性能要满足电路板的耐压要求，避免引脚之间出现漏电风险。在实际的结构建模过程中，需要完全还原芯片的引脚成型角度，PQFP封装的引脚为鸥翼型结构，引脚从芯片本体伸出后先向下弯折再水平延伸，套管的避让槽深度需要完全覆盖引脚的弯折段，不能和引脚的弯折部位出现硬接触，避免长期应力作用下引脚出现疲劳断裂。另外，套管的顶面需要设计和芯片本体厚度匹配的限位台阶，确保芯片装入套管后，芯片底面和套管底面处于同一平面，保证焊接时芯片引脚和PCB焊盘能够充分接触，不会出现一侧引脚虚焊的问题。对于多品种小批量的测控设备生产场景，这类标准化的封装套管结构还具备一定的通用性，只要是同尺寸PQFP44封装的同引脚排布芯片，都可以适配使用，能够减少生产环节的工装种类，降低供应链的管理成本。在电路板的后期维护环节，这类套管也能起到一定的防护作用，在周边元器件返修加热时，套管能够阻挡部分热辐射，避免ICL7106芯片受热温度过高导致参数漂移，影响整块测量板的采集精度。建模过程中对引脚的细节还原也需要足够精准，每个引脚的厚度、宽度、弯折半径都要和实际器件的规格参数一致，才能保证套管和芯片的装配匹配度，避免出现建模尺寸和实际器件不符导致的套管无法使用的问题，毕竟在电子装联领域，毫米级的尺寸偏差就可能导致整个批次的装配故障，影响生产进度。
