直插封装ICL7106模数转换芯片三维结构

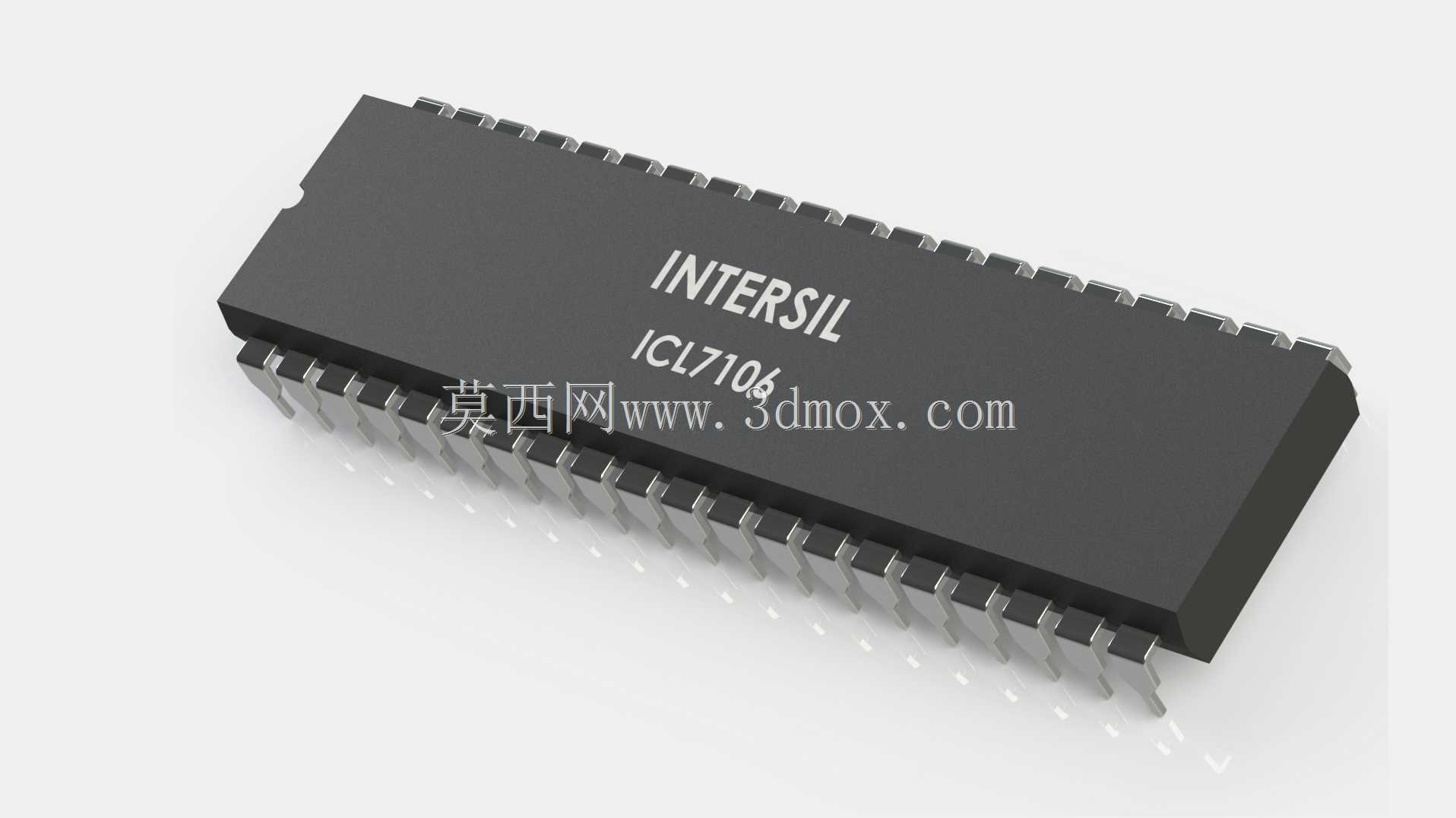

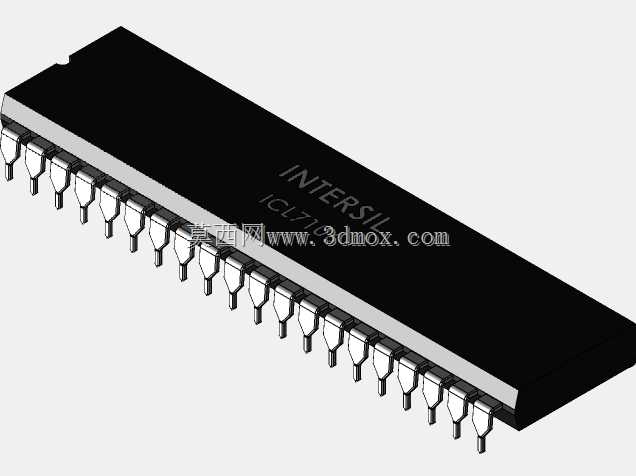

　　在手持数字万用表、小型台式检测面板、工业现场便携测温测压装置的电路设计环节，核心信号采集转换单元的器件选型与结构适配，直接决定整板布局的空间利用率与后期生产焊接的良率，ICL7106作为经典的三位半模数转换芯片，凭借低功耗、高集成度的特性，长期占据低压电池供电类测量设备的核心器件选型清单。这款直插双列直插封装的芯片三维结构，完全还原量产器件的真实外形特征，黑色塑封主体的边角做了符合工业注塑标准的微小倒角，避免生产转运过程中塑封体崩边损伤内部晶圆绑定结构，表面印字区域的凹陷深度、字体轮廓都和实物保持一致，能满足结构设计阶段的外观干涉检查需求。从实际电路装配的角度看，这款芯片的引脚采用标准双列对称排布，每侧引脚数量、引脚间距、

　　引脚伸出塑封体的长度都严格遵循通用DIP封装的尺寸规范，引脚末端的弯折角度、焊盘接触段的扁平厚度都做了1:1还原，设计人员在做PCB布局时，可以直接调用该模型核对引脚与板上焊盘的对位精度，避免出现封装库尺寸偏差导致的插件错位问题。在设备整机组装环节，该模型可用于核对芯片与周边电容、电阻、数码管等器件的安全间距，尤其是在紧凑的手持设备壳体内，要预留足够的引脚焊接操作空间，同时避免芯片塑封体与壳体加强筋、电池仓结构发生硬干涉，很多新手设计时容易忽略芯片顶部与壳体内壁的间隙，导致装配时壳体压到塑封体造成内部晶圆隐裂，引入该三维结构进行装配校验，就能提前规避这类结构风险。从芯片本身的功能特性来看，

　　ICL7106可以直接驱动LCD数码管完成测量数值显示，不需要额外增设显示驱动电路，能大幅简化测量类设备的电路架构，对应的三维模型在做结构堆叠时，可同步匹配LCD屏的安装位置，梳理芯片引脚到显示屏引脚的走线路径，合理规划板上走线空间，减少不必要的走线绕路。针对教学实验类的电路实训装置设计，这款精准的芯片模型还能用于搭建虚拟装配演示场景，让实训学员直观了解直插集成芯片的外形特征、引脚排布规律，掌握插件类器件在PCB上的装配要求，降低实际焊接实训中的器件损耗。不同于很多简化的芯片三维模型只做大致方块外形，这款结构还原了引脚的金属质感细节、塑封体表面的细微脱模斜度，甚至包括引脚与塑封体衔接位置的密封胶层轮廓，在做产品渲染展示、

　　装配工艺动画制作时，能呈现更贴近真实量产产品的视觉效果。在做波峰焊工艺的工装设计时，也可以借助该模型核对过炉治具的压片位置，确保压片能稳妥压住芯片塑封体，不会触碰引脚造成焊接偏移，同时匹配治具上的芯片避让槽深度，避免过炉过程中芯片出现浮高问题。对于需要做设备维修性设计的场景，该模型还能帮助设计人员评估芯片周边的操作空间，确认后期维修更换芯片时，烙铁头是否有足够的操作空间完成引脚拆焊，不会因为周边器件排布过密导致拆焊困难，延长设备的可维护周期。
