直插封装ICL7107模数转换芯片三维结构

　　在工业测控、手持数字仪表、嵌入式数据采集单元的硬件结构设计环节，直插封装的模数转换芯片往往是模拟信号链路里的核心载体，ICL7107作为经典的三位半模数转换器件，其三维结构的精准还原，对PCB布局校验、整机装配干涉排查、工装夹具设计都有实际工程价值。做板级结构设计时，很多工程师容易忽略直插芯片的引脚成型公差、塑封本体的拔模斜度，导致波峰焊后引脚虚焊、芯片与周边散热件或结构件产生硬干涉，这类问题在样机试制阶段反复出现，会拖慢整个项目的迭代进度，精准的三维结构模型能在设计阶段就把这类边界问题提前暴露。

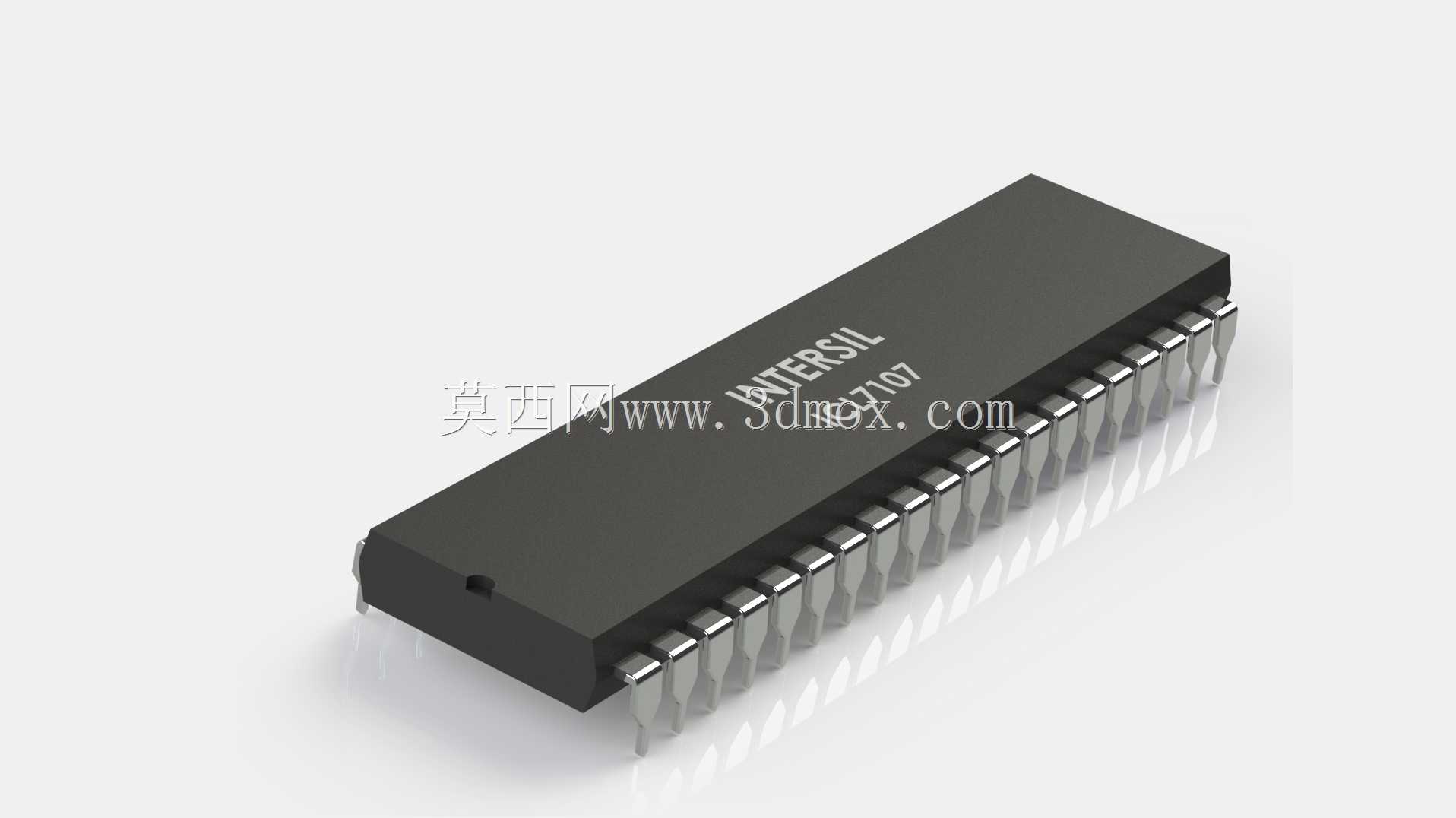

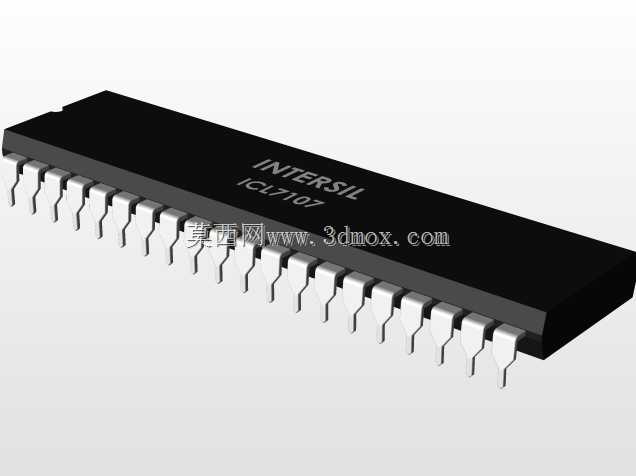

　　这款芯片采用标准双列直插塑封结构，本体为黑色环氧树脂模塑成型，表面的丝印区域预留了品牌标识与型号标注的平面，建模时还原了塑封本体边缘的微小圆角，这部分细节很多通用封装库会直接做直角处理，但实际量产的塑封器件在合模位置都会有工艺圆角，忽略这个细节的话，在做整机灌封、绝缘距离校验时，会出现计算值与实际装配值的偏差。引脚部分采用标准DIP-40的引脚排布，每侧20根引脚沿本体长度方向等距排列，引脚的截面为矩形，引脚伸出本体的长度、引脚间的中心距严格遵循行业通用直插封装的尺寸规范，同时还原了引脚靠近本体位置的折弯成型结构，这部分结构直接决定了插件时引脚与PCB焊盘的对位精度，也影响焊接后引脚的应力释放效果——如果引脚折弯角度与实际器件不符，插件时会出现引脚顶到PCB焊盘边缘无法插装到位的问题，批量生产时会大幅增加人工修正的工时。

　　从实际应用场景来看，这类芯片常被用在台式数字万用表、小型温度巡检仪、工业现场的电压电流显示模块中，这些设备的内部空间往往比较紧凑，除了芯片本身的电气参数匹配，结构上的安装边界也需要精准把控：比如芯片本体顶部与设备上盖的安全距离，引脚焊接后背面伸出PCB的长度与底层走线、底壳加强筋的间隙，还有部分设计中会给芯片加装IC插座，此时插座叠加芯片后的总高度，以及插座引脚与周边贴片元件的安全间距，都需要依托精准的三维模型来做校验。很多新手工程师在做这类板卡设计时，直接调用软件自带的通用封装模型，没有还原塑封本体的实际厚度、引脚的实际折弯形态，往往在装配时才发现芯片顶到外壳、或者引脚与旁边的电解电容产生干涉，不得不重新改板，浪费打样成本与项目周期。

　　设计这款三维结构时，优先保证安装边界的尺寸准确性：塑封本体的长度、宽度、厚度尺寸按照量产器件的实测中值做建模基准，引脚的中心距、引脚直径、引脚伸出长度严格对应插件工艺的通用要求，同时还原了本体一端的定位缺口，这个缺口是装配时区分引脚方向的关键标识，在做波峰焊工装、自动插件机的定位夹具设计时，这个缺口的位置与尺寸直接决定了器件的上料定位精度，如果模型里遗漏这个结构，工装设计完成后试生产时会出现器件方向装反的批量质量问题。另外本体表面的小型圆形凹点，是塑封成型时的工艺顶针位置，这个细节虽然不影响装配，但在做产品的内部结构渲染、装配工艺演示时，能提升模型的写实度，让结构评审环节的参与人员能更直观地对应到实际器件。

　　从结构选型的角度来说，直插封装的ICL7107相比贴片封装的同型号器件，更适合小批量生产、需要现场手工维修的工业设备，其引脚的机械强度更高，在有轻微振动的工业现场，焊接后的可靠性优于细间距贴片器件，但对应的，直插器件占用的PCB面积更大，对板卡的空间布局要求更高，这就要求结构工程师在布局阶段就精准掌握器件的三维尺寸，在有限的空间内合理排布芯片、显示数码管、接线端子等元件，既保证电气间隙符合安规要求，又能让整个板卡的结构更紧凑，缩小整机的体积。比如在做手持数字万用表的结构设计时，芯片往往布置在数码管的背面，此时芯片本体与数码管引脚的间隙、芯片背面与电池仓的间隙，都需要通过三维模型做逐段校验，避免出现装配后电池被引脚顶坏、或者数码管被芯片顶歪导致显示偏移的问题。

　　建模过程中对引脚的成型角度做了符合实际工艺的还原，实际量产的直插芯片引脚并不是完全垂直于本体平面，而是有微小的外张角度，这个角度是为了插件时引脚能顺利导入PCB焊盘，同时焊接后引脚能卡在焊盘里，在波峰焊的传输过程中不会出现器件掉落的问题，如果模型里把引脚做成完全垂直的状态，在做自动插件的运动仿真时，会得出插件阻力过大的错误结论，影响工装参数的设置。另外塑封本体的表面做了符合实际材质的哑光质感还原，没有做过度的光亮效果，因为实际环氧树脂塑封的器件表面都是半哑光的纹理，这部分视觉细节的还原，能让整机的装配渲染图更贴近真实产品的效果，在做产品方案评审时，能让非技术背景的决策人员更直观地理解最终产品的内部布局状态。
