喷气发动机配套安装固定支架结构

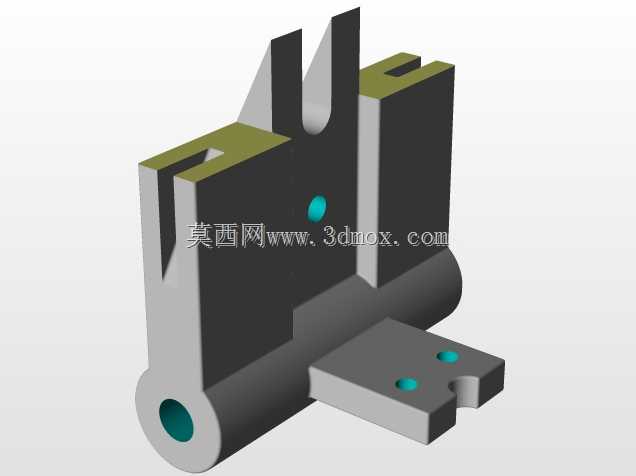

　　在小型喷气动力装置的集成装配环节，这类安装支架承担着动力单元与主机身结构之间的载荷传递核心作用，日常作业中需要同时承受发动机运行产生的持续振动、轴向推力以及不同姿态下的交变载荷，是动力系统安装环节不可或缺的连接构件。从结构细节来看，该支架主体采用一体化成型的块状基体设计，一侧设置带通孔的铰接端，可通过销轴与机身主承力梁实现铰接连接，预留的铰接孔内壁可配套轴套类耐磨零件，降低长期振动工况下的铰接磨损速率，延长部件的维护周期。基体上部设置两处对称的V型定位槽，槽体的加工精度直接决定发动机安装后的同轴度表现，装配时可直接卡入发动机壳体对应的定位凸台，省去现场反复找正的工序，有效提升现场装配效率。基体下部延伸出带两个安装孔的平板连接端，

　　孔位位置经过公差匹配设计，可通过标准紧固件与相邻的油路、电路固定支架实现拼接，平板端预留的缺口结构是为了避让发动机下部的燃油管路接头，避免装配过程中出现管路干涉，同时也能在不降低结构强度的前提下削减零件整体重量，符合航空类零部件轻量化的设计原则。基体侧面设置的横向通孔用于安装锁紧销，当发动机卡入上部定位槽后，穿入该锁紧销即可完成发动机的轴向限位，防止动力装置在大推力输出状态下出现轴向窜动。设计过程中首先需要明确的是安装边界约束：铰接端的中心高度、上部定位槽的开口宽度、下部平板的安装孔距都需要与对应型号的喷气发动机安装接口完全匹配，同时要预留足够的装配操作空间，保证紧固件可以顺利完成拧紧作业。

　　载荷校核环节需要重点关注铰接端与基体连接的过渡区域，该位置是应力集中的高发区，因此在结构设计时采用了大圆弧过渡处理，避免直角结构带来的应力集中问题，同时基体的壁厚分布经过优化，在载荷传递的主路径上保留足够的壁厚，非承力区域通过切削减重，平衡结构强度与零件重量的矛盾。实际应用场景中，这类支架除了用于小型航模类喷气动力装置的安装，也可经过尺寸缩放后适配小型试验台的喷气发动机固定，不同工况下只需要调整对应安装孔的位置、铰接端的轴径尺寸，即可快速衍生出适配不同推力等级发动机的支架变体。在装配流程上，需要先将支架通过下部平板端与机身辅助结构完成预固定，再将发动机沿上部V型槽滑入到位，穿入侧面锁紧销完成发动机与支架的连接，

　　最后穿入铰接端的销轴完成支架与主承力结构的铰接，整个装配过程不需要复杂的专用工装，普通装配人员按照作业指引即可完成操作。日常维护时，只需要定期检查铰接孔的磨损情况、紧固件的预紧力，以及锁紧销的变形量，即可保证支架的可靠运行，不需要复杂的维护工序。结构设计上没有采用多余的装饰性特征，所有的几何结构都服务于功能需求：V型槽的角度经过匹配计算，既能保证定位精度，又能在发动机热胀冷缩时提供微小的形变余量，避免热应力导致的结构变形；下部平板的安装孔采用沉头设计，保证紧固件安装后表面平整，不会与周边部件产生刮碰；所有的棱边都做了倒角处理，既避免装配过程中划伤操作人员，也能消除棱边的应力集中点，提升零件的疲劳寿命。
