250毫米口径外转子轴流排风设备结构

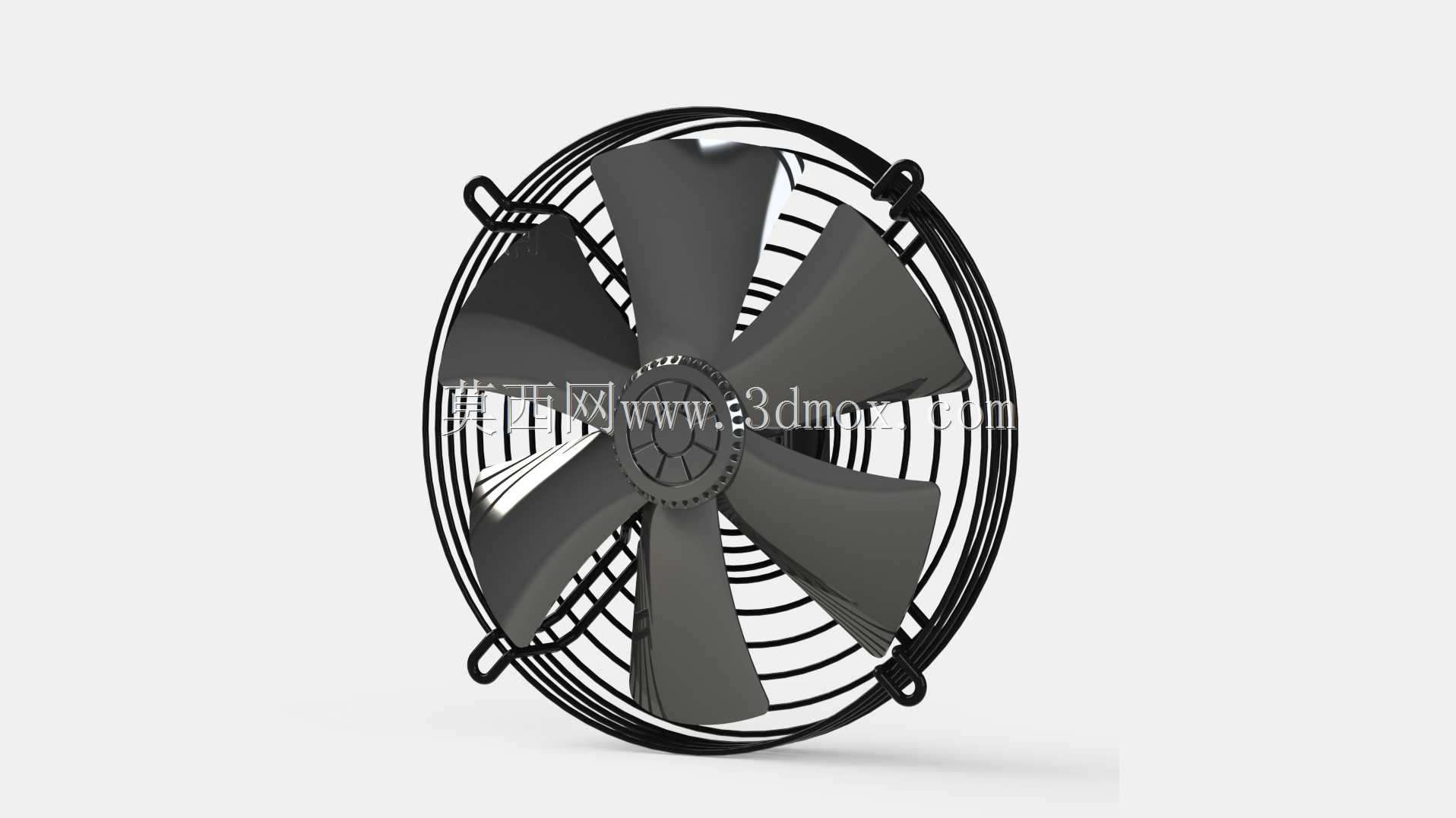

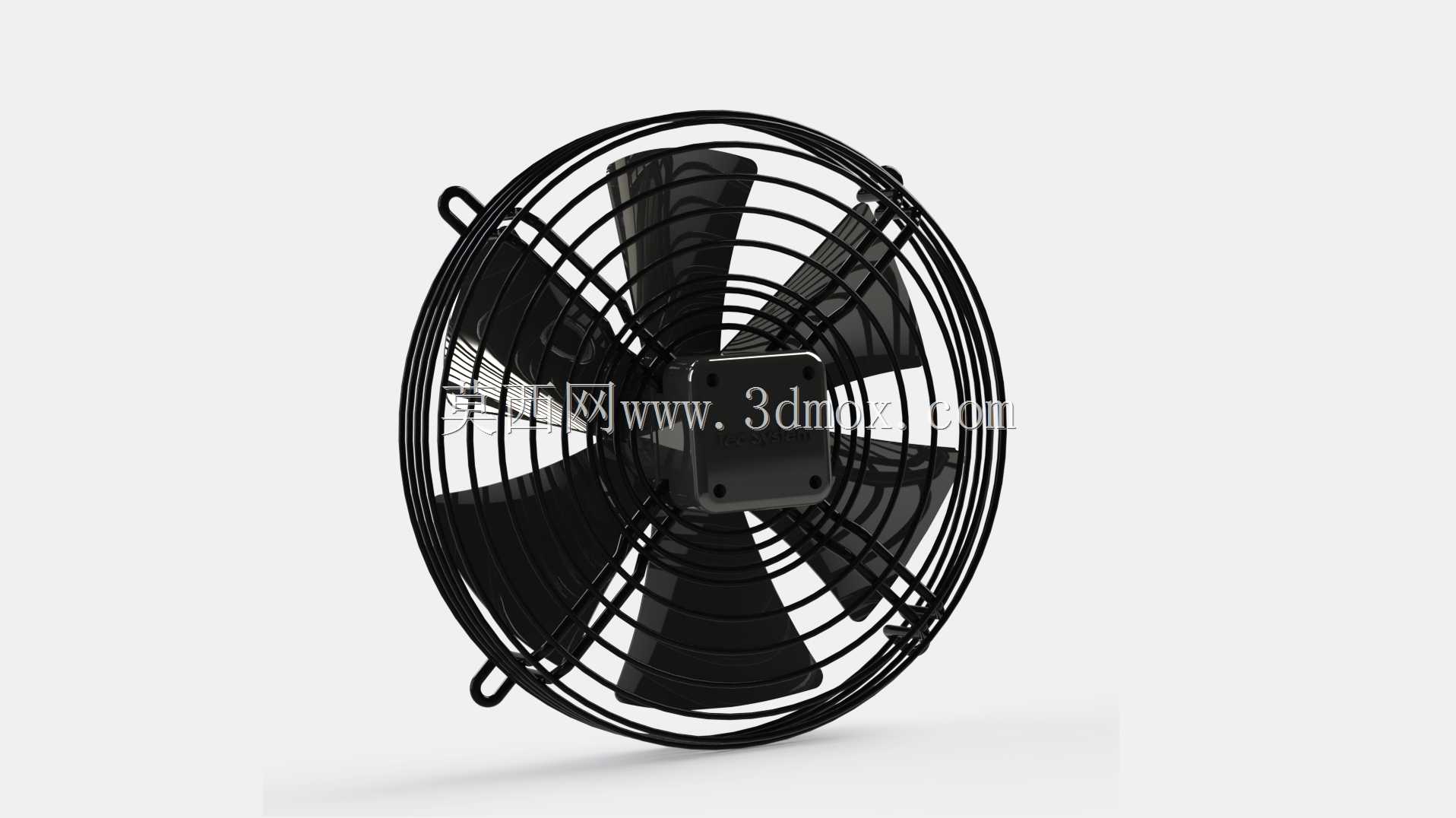

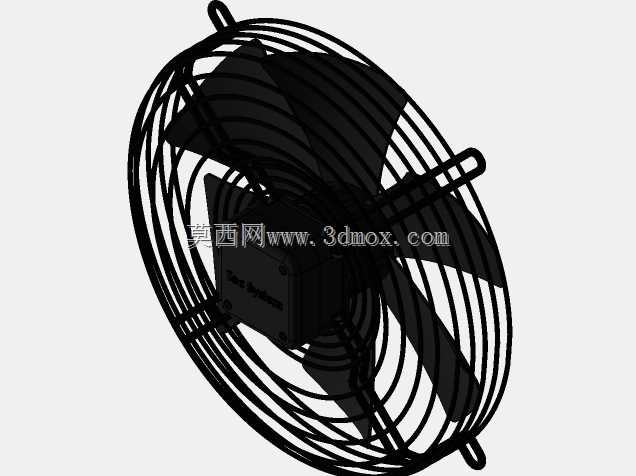

　　在工业厂房通风、机柜散热、冷链设备换热、小型烘干系统风道配套这类场景里，小口径轴流排风设备的选型一直是结构工程师常接触的内容，这次梳理的250毫米口径排风结构，就是针对这类中小风量、安装空间受限的场景做的落地化设计。先从实际安装边界说起，这款设备的整体外径控制在280毫米范围内，主体轴向厚度不突破120毫米，安装固定点采用网罩外延的四个挂耳结构，挂耳上预留的安装孔适配M6规格的膨胀螺栓或者自攻螺钉，不管是嵌装在墙体预留洞、设备柜体侧板，还是焊接在风道法兰端面，都不需要额外做转接支架，能直接适配常规250毫米通径的风道接口，安装时的同轴度公差可以控制在2毫米以内，避免运行时因为偏心产生额外振动。

　　从功能特性来看，这款排风设备采用外转子驱动结构，把电机转子直接和扇叶轮毂集成在一起，省去了传统内转子电机的长输出轴和联轴器结构，一方面压缩了整体轴向尺寸，另一方面让扇叶的动平衡调校更方便，运行时的径向跳动能控制在0.1毫米以内，整机运行噪音在额定转速下可以控制在55分贝以内，适合对噪音有一定要求的商用配套场景。扇叶采用五片等距后倾式设计，叶型做了扭曲弧度优化，在相同转速下，比常规平直叶的风量提升12%左右，同时能降低叶尖涡流产生的风阻损耗，额定工况下的风量可以达到1100立方米每小时，全压值在60帕左右，完全能满足30立方米以内空间的每小时15次以上换气需求，也能适配小型冷凝器、散热器的强制风冷需求，给换热片提供均匀的掠过风速，避免出现散热死角。

　　设计思路上，这款结构优先考虑了现场维护的便捷性，前后防护网罩采用卡扣式固定，不需要专用工具就能徒手拆卸，日常清理扇叶积灰、检查轴承磨损状态的时候，不用把整机从安装位拆下来，只需要打开前网罩就能完成操作。网罩的钢丝采用3毫米直径的冷拔钢丝焊接成型，网格间距控制在12毫米以内，既满足安全防护的要求，避免异物或者手指触碰运转的扇叶，又不会对进风产生过大的风阻，网罩表面做了黑色喷塑处理，能适应潮湿、多粉尘的工况，不容易出现锈蚀掉漆的问题。扇叶和电机外壳都采用金属材质冲压成型，相比塑料扇叶，能适应更高的工作环境温度，在排风温度不超过80摄氏度的场景下都能长期稳定运行，不会出现高温变形的问题。

　　从实际应用的适配性来说，这款结构的出线端做在电机后端的中心位置，预留了150毫米长度的引线，接线时可以直接对接设备内部的供电线路，不需要额外延长走线。电机的轴承采用含油滚珠轴承，正常工况下的免维护运行时长能达到30000小时以上，不需要定期加注润滑脂，减少了后期运维的工作量。安装时需要注意，设备的进风侧要预留至少50毫米的净空距离，不能紧贴墙面或者遮挡物，避免进风不畅导致风量衰减，出风侧如果对接风道的话，要避免直角弯头直接对接，最好保留100毫米以上的直段风道，降低风道阻力带来的风量损失。另外在做三维建模的时候，这款结构的所有配合公差都做了明确标注，网罩和电机端盖的配合间隙控制在0.5毫米以内，扇叶和网罩的径向间隙保持在8毫米以上，既不会出现运转干涉，也不会因为间隙过大导致安全防护失效，所有安装孔位的位置度公差都控制在0.2毫米以内，能直接对接常规的标准安装位，不需要二次配打孔位。
