三铰耳式复合连接支座结构设计

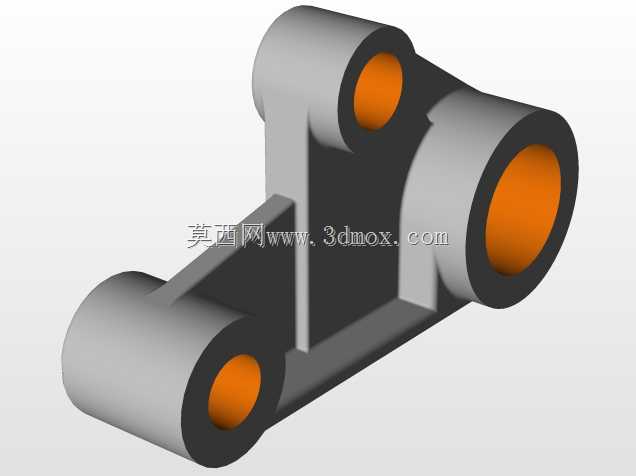

　　在重载输送链、工程机械铰接连杆组、自动化生产线往复传动机构的布局中，这类三铰耳复合连接结构是承担多方向载荷传递、实现多构件联动的核心受力部件，区别于普通单双耳铰接件仅能完成两构件铰接的局限，该结构通过三个同轴度严格管控的筒状铰耳集成在同一支撑基体上，可同时衔接三组不同运动轨迹的连杆或传动件，大幅缩减铰接节点的装配空间，减少分散铰接带来的累计装配误差。从实际工况适配来看，这类连接件常应用在冶金设备的链式送料机构、矿山机械的牵引链组、物流分拣线的重载传动摆臂中，既要承受传动过程中的周期性拉压载荷，还要抵消机构换向时产生的侧向弯矩，因此结构设计阶段对三个铰耳的位置度、内孔圆柱度、基体与铰耳衔接处的应力集中系数都有明确的工程要求。

　　设计思路上摒弃了传统分散式铰接座拼接的方案，采用一体化铸造成型后再做机加工的工艺路径，三个铰耳的内孔预留精加工余量，在一次装夹的加工工序中完成三个内孔的镗削，保证三个铰接轴安装后的平行度公差控制在0.02mm/100mm范围内，避免多轴平行度超差导致的传动卡滞、铰接轴偏磨问题。基体部分采用变截面的加强筋结构衔接三个铰耳，筋板的厚度根据各铰耳的额定载荷做差异化分配：承载主牵引力的大直径铰耳与基体衔接处的筋板厚度比另外两个辅助传动铰耳的衔接筋板厚30%，同时在筋板与铰耳的交接处做R5-R8的圆角过渡，从结构根源降低交变载荷下的应力集中风险，避免长期运行出现疲劳裂纹。

　　从安装边界来看，三个铰耳的内孔直径根据适配的铰接轴直径做匹配设计，大尺寸铰耳内孔用于安装主传动铰接轴，承担70%以上的工作载荷，另外两个小尺寸铰耳分别用于连接张紧调节连杆和姿态稳定摆杆，三个铰耳的中心距严格匹配配套传动机构的运动包络，安装时需保证铰接轴与内孔的配合公差为H7/h6，既保证转动灵活性，又避免间隙过大产生的传动冲击。铰耳的端面设计有卡簧槽，用于安装轴用挡圈限制铰接轴的轴向窜动，部分重载应用场景下可在铰耳端面加工螺纹孔，通过压盖实现铰接轴的轴向定位，适配更高冲击载荷的工况。

　　实际选型应用时，需先核算机构的最大牵引力、换向冲击载荷、铰接点的转动角速度，确认该连接件的额定静载荷、疲劳载荷裕度满足工况要求，安装前需检查三个铰耳内孔的表面粗糙度，保证Ra值不大于1.6μm，装配时在铰接轴与内孔的配合面涂抹极压锂基脂，降低转动过程中的摩擦磨损，日常运维中需定期检查衔接筋板位置是否出现形变、铰耳内孔是否出现偏磨，及时更换磨损超标的部件避免机构失效。这类一体化复合连接结构相比传统拼接式铰接组件，不仅装配工序更简便，整体刚性也提升40%以上，在多连杆联动的传动场景中能有效降低设备的维护频次，提升传动系统的运行稳定性。
