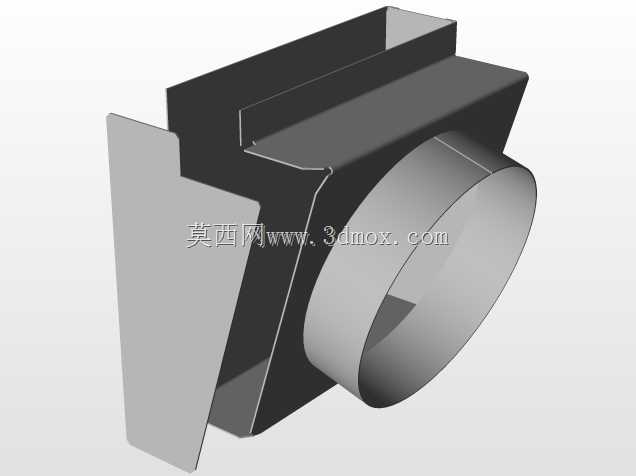

钣金折弯式管道连接通风接口结构

　　这类钣金结构的通风接口，常见于商用新风系统、工业除尘管路、设备散热排风段的变径对接场景，核心作用是实现矩形安装基面与圆形通风管道的平滑过渡，避免气流在截面突变位置产生涡流、风阻陡增的问题。从结构设计逻辑来看，接口的矩形法兰边采用一体折弯成型工艺，没有额外的拼接焊缝，既减少了钣金加工的焊接工序，也能避免拼接位置漏风的隐患，法兰边预留的安装平面可直接贴合在设备箱体壁面、墙体预留洞口或者风管段的端面上，配合密封胶条即可完成端面密封，不需要额外制作转接法兰。圆形接口段采用卷边收边处理，端口的圆弧过渡能避免安装时划伤柔性风管，同时卷边结构提升了端口的结构刚度，套入柔性风管后用喉箍锁紧时，不会出现端口变形导致的密封失效问题。在实际安装边界上，

　　矩形法兰边的外轮廓尺寸需要匹配安装基面的开孔尺寸，法兰边的折弯翻边高度控制在15-20mm区间，既保证法兰边有足够的压紧受力面，也不会因为翻边过高占用过多的箱体内部空间；圆形接口段的外径尺寸与常规通风软管的公称内径匹配，接口段的长度控制在80-120mm，保证喉箍锁紧后有足够的套接长度，避免风压波动时软管脱落。设计过程中需要重点考虑钣金的折弯避让，矩形段到圆形段的过渡曲面采用渐进式变径，曲面的折弯圆角半径不小于板材厚度的2倍，避免折弯时出现板材开裂、应力集中的问题，同时过渡曲面的曲率变化要贴合气流的流动轨迹，让气流从矩形截面到圆形截面的过程中保持层流状态，降低风噪与风压损失。这类接口的板材选型通常根据应用场景调整，

　　普通通风场景采用镀锌钢板即可满足防腐与刚度要求，涉及腐蚀性气体排放的场景则会选用304不锈钢板材，板材厚度根据接口尺寸大小选择1.0-1.5mm区间，既保证整体结构的抗形变能力，也不会因为板材过厚增加不必要的材料成本与加工难度。在管路系统布局中，这类接口通常安装在设备排风出口与主风管的衔接位置，或者是支管接入主风管的变径位置，安装时需要保证接口的圆形段朝向气流下游方向，避免反向安装导致气流在过渡段形成紊流，影响整个通风系统的排风效率。另外，接口的矩形法兰边上可根据安装需求预先冲压安装孔，孔位间距控制在100-150mm，保证压紧时密封胶条的受力均匀，不会出现局部压紧力不足导致的漏风问题。从结构强度验证角度，

　　这类一体折弯的接口相比焊接拼接的同类型配件，抗疲劳性能更优，在长期受风压振动、温度变化的工况下，不会出现焊缝开裂的问题，后期维护也不需要对拼接位置做补焊防腐处理，能有效降低通风系统的全生命周期维护成本。在三维建模过程中，需要重点还原折弯工艺的止裂槽结构、卷边的成型尺寸以及过渡曲面的曲率连续性，确保导出的加工图纸能直接用于钣金下料、折弯成型，不需要二次调整工艺参数，同时建模时要预留板材厚度的折弯补偿量，避免加工后出现尺寸偏差导致安装时无法贴合基面。
