钣金折弯通风管道连接导风结构

　　该结构属于通风系统管路中的异形转接导风部件，主要应用在商用建筑通风、工业除尘管路、设备散热排风系统的变向转接点位，解决圆形风管与方形出风口之间的风向平顺过渡问题，避免管路直角转向时产生的风阻激增、气流紊流引发的管路振动与噪音问题。从实际使用场景来看，这类部件常安装在风机出风口与方形排风罩的衔接段，或是车间除尘系统中圆形主管道与方形集尘口的连接位置，也可适配设备散热排风路径中，圆形风机接口与设备外壳方形排风口的转接需求，相比常规直角弯头，其内置的弧形导流结构能让气流转向时的压损降低四成左右，有效减少风机的负载损耗，同时避免直角转角处积尘、积液的问题，降低后期管路维护的清理频次。设计过程中优先采用钣金折弯工艺实现整体成型，

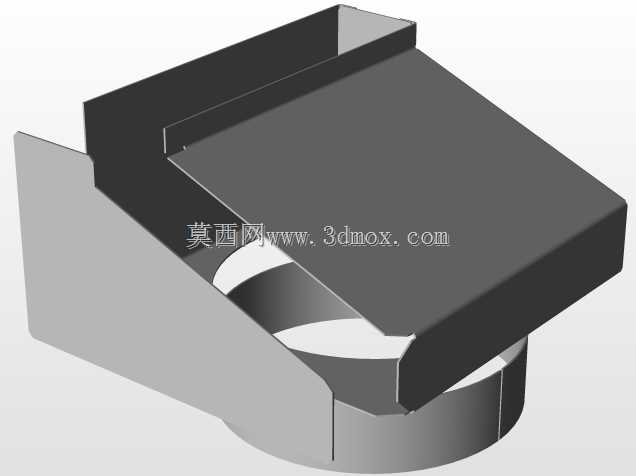

　　主体外壳由三块折弯板材拼接焊接而成，两侧的折边结构既作为结构加强筋提升整体刚性，也作为安装时的贴合面，可直接通过拉铆钉或者自攻螺丝与相邻的方形端面构件固定，底部的圆形接口采用卷边工艺处理，能直接卡入标准圆形风管的抱箍连接位，无需额外制作转接法兰，适配常规通用规格的圆形通风管道安装。结构上的弧形导流板采用与主体同厚度的钣金件冲压成型，弧度经过气流走向模拟优化，刚好衔接圆形接口的上沿与方形腔体的顶面，引导气流从圆形管道进入方形腔体时沿弧面平滑抬升扩散，不会在转角处形成涡流区，导流板与两侧壁板采用满焊连接，避免缝隙处漏风产生的风噪。安装边界方面，该部件的方形端面可直接贴合墙面或者设备外壳的方形开口安装，

　　两侧折边预留的安装位可适配常规的紧固件间距，底部圆形接口的轴向长度预留了抱箍安装的操作空间，安装时无需对相邻管路做额外裁切调整，整体结构无突出的安装耳位，可直接嵌入吊顶夹层或者设备内部的狭小安装空间，不会与周边的管线、结构件产生干涉。从结构强度角度考虑，两侧的外翻折边高度经过计算，在常规钣金厚度下可避免腔体受风压作用产生的板面变形，即使在管路系统正负1500Pa的风压工况下，板面变形量也能控制在允许范围内，不会因形变产生异响或者连接缝隙漏风的问题。导流板的弧度设计同时兼顾了成型工艺性，不需要复杂的冲压模具，通过常规钣金折弯配合简单的压型工装即可加工成型，适合小批量定制加工场景，也能适配现场施工时的尺寸微调需求。在实际管路排布中，

　　这类导风转接结构相比普通的方接圆加弯头的组合结构，整体长度缩短近三分之一，能有效节省管路安装的占用空间，尤其适合吊顶内空间局促、设备内部安装位置紧凑的场景，同时减少了两个连接点位，降低了管路漏风的概率。结构的所有焊接点位都做在腔体外侧，内壁保持平滑过渡，没有突出的焊点或者拼接缝隙，不会在气流通过时挂附纤维、粉尘类杂物，长期使用也不会出现杂物堆积堵塞管路的问题，适配除尘、排风、新风等多种通风类管路的使用需求。
