TO252封装7805线性稳压器三维结构

　　在各类低压直流供电的板级电路设计场景中，三端线性稳压器是应用覆盖范围极广的基础功率器件，其中7805作为固定输出5V的经典型号，从消费类小家电控制板、工业传感器信号调理板，到嵌入式开发最小系统、车载辅助供电模块，都能见到它的应用身影。本次呈现的TO252封装版本7805结构，是针对表面贴装量产场景优化的封装形态，相比传统直插TO220封装，它不需要在PCB上预留插件过孔，能够适配波峰焊、回流焊的全自动化SMT生产流程，大幅提升板级装配的效率，同时减少过孔带来的板面空间占用，更适合高密度布板的紧凑型电路设计。

　　从实际功能特性来看，这款稳压器的核心作用是将输入端7V至35V区间的不稳定直流电压，转换为稳定的5V直流输出，为后端的逻辑芯片、传感器、小型继电器等器件提供干净的供电轨，其内置的过流保护、过热关断、输出晶体管安全工作区补偿机制，能够在负载短路、环境温度过高、输入输出压差过大的异常工况下自动限制输出电流或切断输出，避免器件自身及后端负载因过流、过热烧毁，在常规散热条件下可提供最高1A的持续输出电流，满足绝大多数小功率板级电路的供电需求。

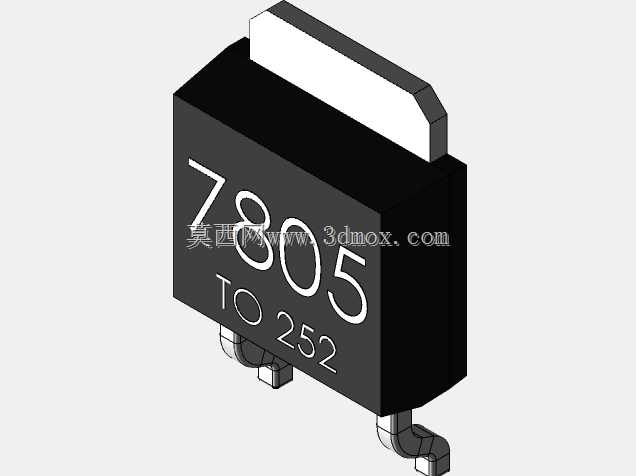

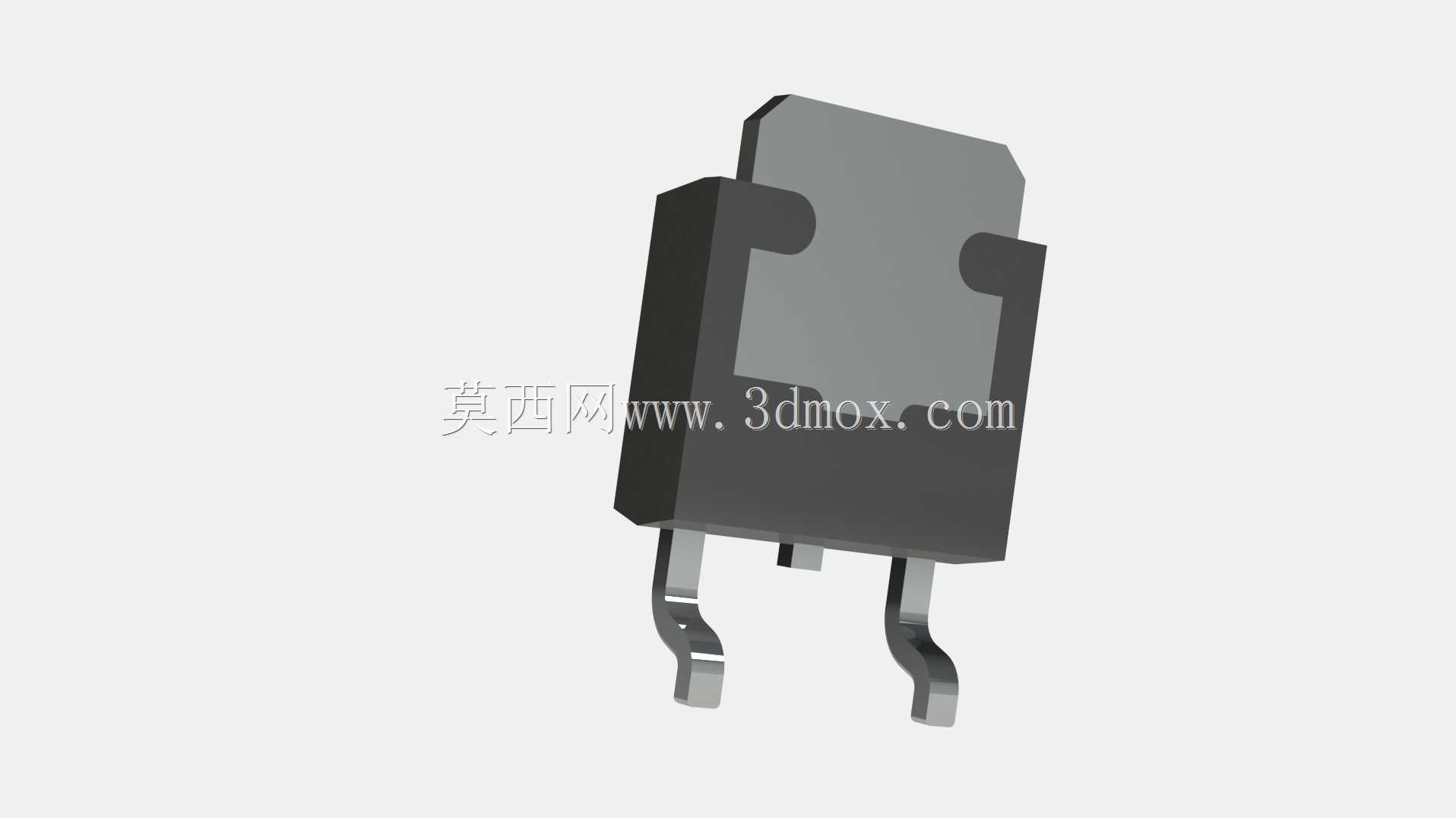

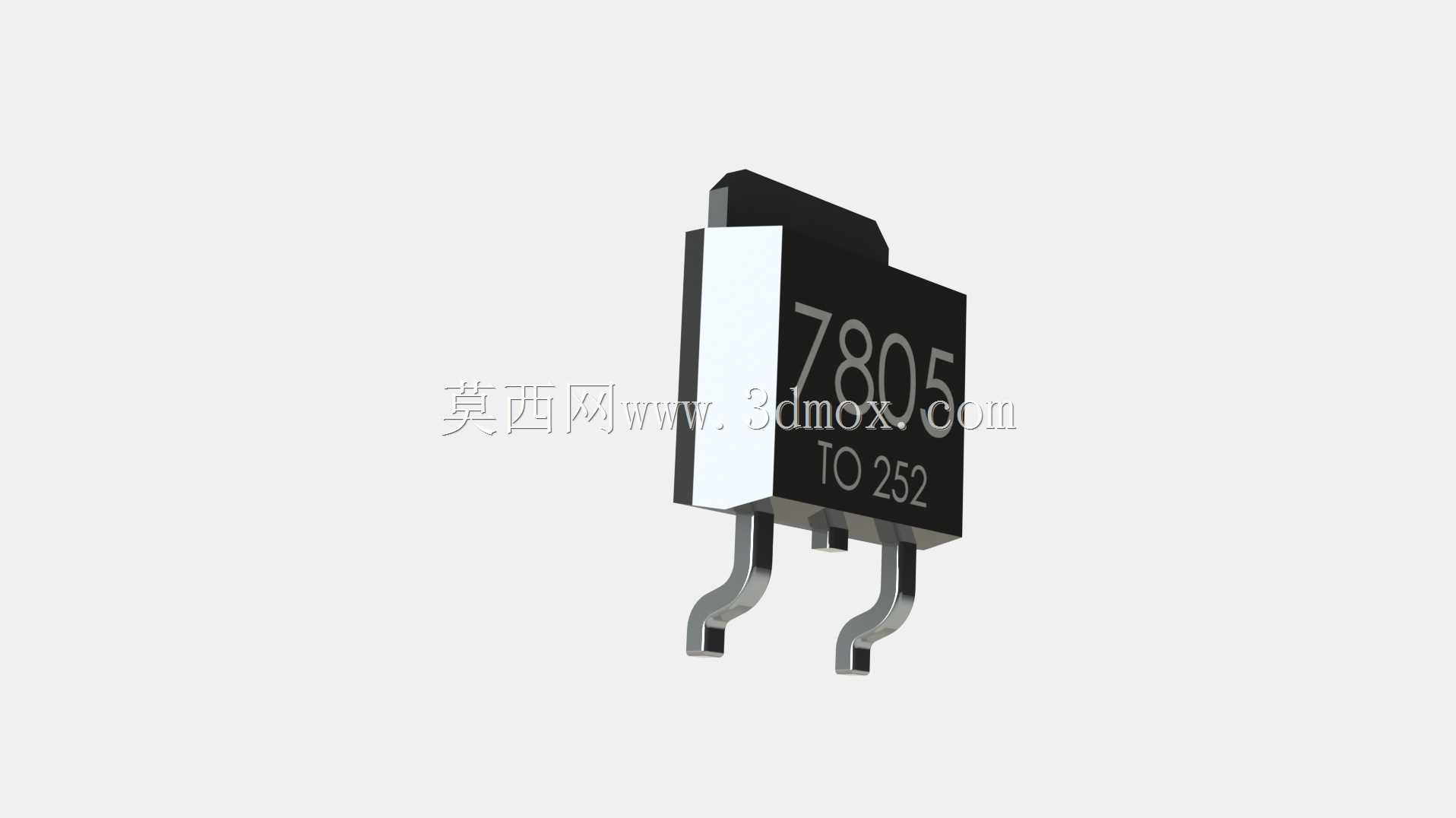

　　在结构设计层面，这款TO252封装的7805完全遵循行业通用的封装尺寸规范，塑封主体采用黑色阻燃环氧材料模压成型，正面通过激光蚀刻标注型号、封装类型等标识信息，便于生产环节的视觉识别与来料检验。封装正面外露的金属散热片与芯片内部的功率衬底直接连通，在实际板级应用中，可根据负载功耗情况选择是否在散热片位置增加额外的铺铜区域或小型贴片散热片，提升持续大负载下的散热能力。器件引出的三个成型引脚分别对应输入端、接地端、输出端，引脚采用铜合金基材表面镀锡处理，具备良好的可焊性与抗蠕变性能，引脚的成型角度、伸出长度、引脚间距都严格匹配JEDEC相关标准，能够适配通用的SMT贴片机吸嘴取料坐标、飞达送料间距，以及PCB焊盘的标准封装尺寸，不需要额外定制封装库即可直接导入常规PCB设计流程使用。

　　从安装边界维度考量，这款器件的塑封本体厚度、引脚共面度都控制在表面贴装工艺允许的公差范围内，在PCB布局时，器件本体下方不需要预留额外的避让空间，可在本体背面的PCB区域布置低压信号走线，但需要注意输入端与输出端的走线宽度要满足载流要求，接地引脚要直接连接到主地平面以降低接地阻抗，减少输出纹波。如果应用场景中持续输出电流超过500mA，需要在器件散热片对应的PCB位置设计不小于200平方毫米的裸露铺铜区域，通过PCB铜箔辅助散热，保证器件结温处于安全工作区间。在三维建模过程中，模型完整还原了塑封本体的倒角、引脚的弯折弧度、散热片与塑封本体的装配台阶、表面标识的蚀刻深度等细节，既可以用于PCB结构装配的干涉检查，验证器件与周边壳体、接插件、 tall 电容等元件的空间距离是否满足安规与装配要求，也可以用于产品宣传的电路模块渲染、装配工艺仿真的元器件库搭建，帮助结构工程师在设计阶段就完成板级布局的空间校验，避免后期打样出现元件干涉、焊盘不匹配、散热空间不足等问题。
