TIC236D双向可控硅电子元件三维结构

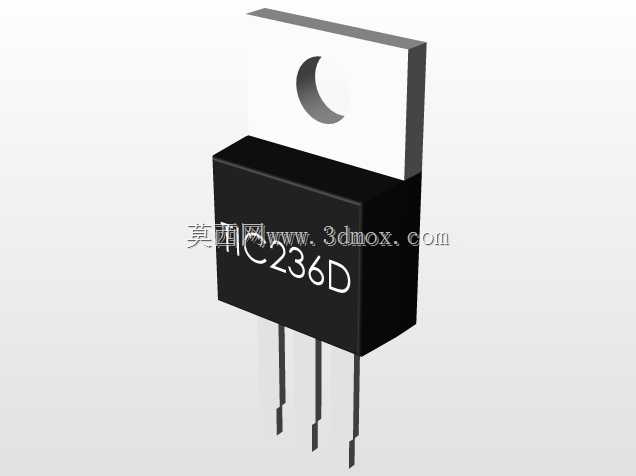

　　在工业电力控制回路、民用小家电调压模块、灯光调光系统、小型电机调速装置的设计开发环节，直插式双向可控硅是极为常用的功率半导体开关器件，本次呈现的TIC236D结构模型，完全还原了量产器件的真实外形与安装特征，可直接用于PCB布局干涉检查、整机装配仿真、产品结构验证等工程场景。

　　从实际应用场景来看，这类可控硅常被布置在控制板的功率区域，需要和周边的散热片、走线焊盘、绝缘护套保持足够的安全距离，建模过程中首先还原了TO-220封装的主体塑壳结构，黑色塑封部分的棱角、拔模斜度都按照量产器件的注塑工艺特征还原，表面印字区域的凹陷深度、字符排布位置和实物完全一致，避免结构仿真时出现和实际装配不符的偏差。器件顶部的金属固定片是建模时重点还原的部分，月牙形的安装孔位尺寸严格匹配通用M3螺丝的安装间隙，金属片和塑壳主体的装配台阶、贴合面的间隙都做了精准复刻，在做散热片装配仿真时，可以直接验证绝缘片的压缩空间、螺丝锁紧后的行程余量，不会出现模型干涉导致的仿真误判。

　　器件的三根直插引脚是结构设计中需要重点关注的安装边界，引脚的直径、引脚中心间距、引脚伸出塑壳的长度都按照行业通用的TO-220封装标准还原，引脚末端的轻微收窄特征也做了体现，在PCB Layout阶段导入该模型，可以直接验证焊盘位置的匹配度，检查引脚伸出PCB背面的焊接长度是否满足波峰焊的工艺要求，同时也能确认引脚和周边电容、电阻等低矮元件的安全间隙，避免生产过程中出现引脚碰件、短路等工艺问题。

　　设计思路上，整个模型没有做多余的工艺简化，塑壳部分的分模线位置、表面的细微磨砂质感对应的结构特征、金属部分的倒角处理都按照实物特征构建，既保证了模型在装配仿真时的精度，也不会因为过多的细节特征导致文件过大影响整机装配的运行效率。在做整机结构设计时，导入该模型可以提前预判可控硅和外壳内壁的距离，确认是否需要预留绝缘片的安装空间，对于需要给可控硅加装独立散热片的场景，模型的固定孔位可以直接和散热片的安装孔做配合约束，验证散热片的尺寸是否会和周边元件产生干涉，提前发现结构设计中的不合理之处，减少打样阶段的修改次数。

　　从安装边界来看，该器件的塑壳主体宽度、厚度、高度都严格对应实物尺寸，金属固定片的伸出长度、安装孔中心到塑壳背面的距离都做了精准控制，在做控制板的布局设计时，可以直接以该模型的尺寸为依据，预留出足够的安装操作空间，比如锁固定螺丝时的螺丝刀操作空间、插拔接线端子时的手部操作空间，这些细节在早期结构设计中如果没有考虑到位，往往会在生产组装阶段带来不必要的麻烦，而精准的三维模型可以在设计阶段就把这些问题暴露出来。

　　对于电力控制类产品的结构工程师而言，这类常用功率器件的精准三维模型是结构设计库中必不可少的组成部分，不需要每次设计都重新测量建模，直接调用就可以完成布局检查，大幅提升设计效率。同时该模型也可以用于产品的宣传展示、装配工艺培训等场景，直观呈现器件在整机中的安装位置和装配关系，帮助生产线作业人员快速理解装配要求。在做产品的热仿真分析时，模型的塑壳和金属部分的体积、表面积参数都和实物一致，可以直接赋予对应的材料属性，获得更准确的热仿真结果，帮助工程师评估可控硅在额定电流下的温升情况，确认散热方案是否满足长期工作的可靠性要求。
