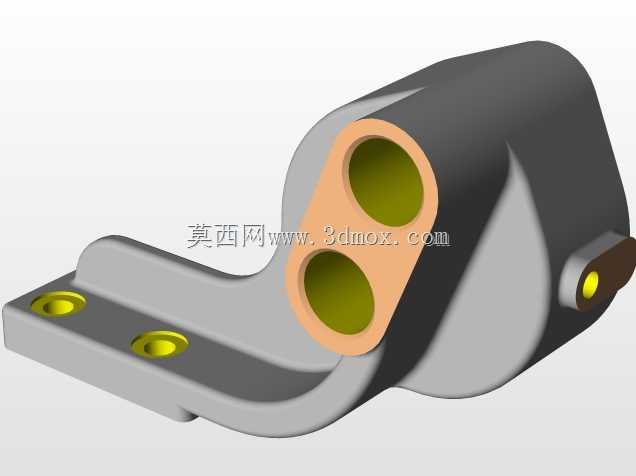

双孔弯臂式设备连接固定支撑构件

　　该支撑构件属于机械传动与机架连接环节的常用受力部件，主要应用在需要实现角度偏移连接、同时承载径向与轴向复合载荷的设备装配场景中，常见于轻工自动化生产线的工位姿态调整模块、小型工程机械的操纵连杆连接端、输送设备的侧边导向组件安装位，也可作为非标设备中跨距偏移的轴系支撑基座使用。从结构功能来看，构件主体分为两个核心功能区，下部为平直安装基准面，上面开设两个同轴度经过校准的沉头安装孔，用于通过紧固件将整个构件锁紧在设备机架的基准平面上，沉孔设计可保证紧固件安装后端面不突出基准面，避免与周边运动部件产生干涉，安装面的平面度公差控制在合理区间，保证锁紧后构件不会出现偏斜，受力均匀不产生附加弯矩。上部为带平行双通孔的铰接支撑端，

　　两个通孔的轴线保持平行且与下部安装面呈固定夹角，孔内壁预留了衬套安装余量，可根据实际使用场景选配铜基衬套或者滚动轴承，用于穿装铰接销轴，实现与连杆、摆臂等活动部件的转动连接，双孔平行设计可大幅提升铰接端的抗倾覆能力，相比单孔支撑结构，能承受更大的侧向偏载，避免销轴在交变载荷下出现弯曲变形。两个功能区之间通过平滑过渡的弯臂结构连接，过渡区域全部采用大圆角设计，没有尖锐的应力集中棱角，这种设计思路是为了应对设备运行过程中产生的交变冲击载荷，避免应力集中导致的构件疲劳断裂，弯臂的截面采用渐变式设计，靠近安装面的位置截面厚度更大，向铰接端逐步过渡到适配孔位的厚度，在保证整体结构强度的前提下尽可能减少冗余材料，降低构件自重，

　　同时也能减少铸造或者机加工过程中的材料损耗。从安装边界来看，下部安装面的两个孔位中心距经过标准化适配，可匹配常用规格的型材安装槽间距，不需要额外加工转接板即可直接安装在标准工业铝型材或者型钢机架上，上部双孔的中心距与孔径尺寸适配常规直径的铰接销轴，可直接与同系列的连杆端头配合，不需要额外定制销轴配件。构件整体外形没有多余的外凸结构，所有外边缘都做了倒角处理，在装配过程中不会划伤操作人员，也不会与周边的管线、其他零部件产生刮碰。在实际选型使用时，需要注意安装面的贴合精度，如果机架安装面存在平面度误差，需要在安装时增加调整垫片，避免构件锁紧后出现内应力，长期受力导致开裂；铰接孔内装配衬套时要保证衬套与孔的过盈量在合理范围，

　　过盈量太大会导致衬套装配后内孔变形，影响销轴转动灵活性，过盈量太小则会导致衬套在载荷作用下出现窜动。该构件的受力路径设计清晰，外部载荷从上部铰接孔传入后，通过弯臂结构均匀分散到下部整个安装面，再通过紧固件传递到机架上，不会出现局部应力过高的问题，在常规的中等载荷工况下，不需要额外做加强处理即可满足长期使用的强度要求，适合批量应用在各类标准化与非标机械设备的连接部位。
