5mm直插黄发黄发光二极管结构模型

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445565
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型
  • 5mm直插黄发黄发光二极管结构模型

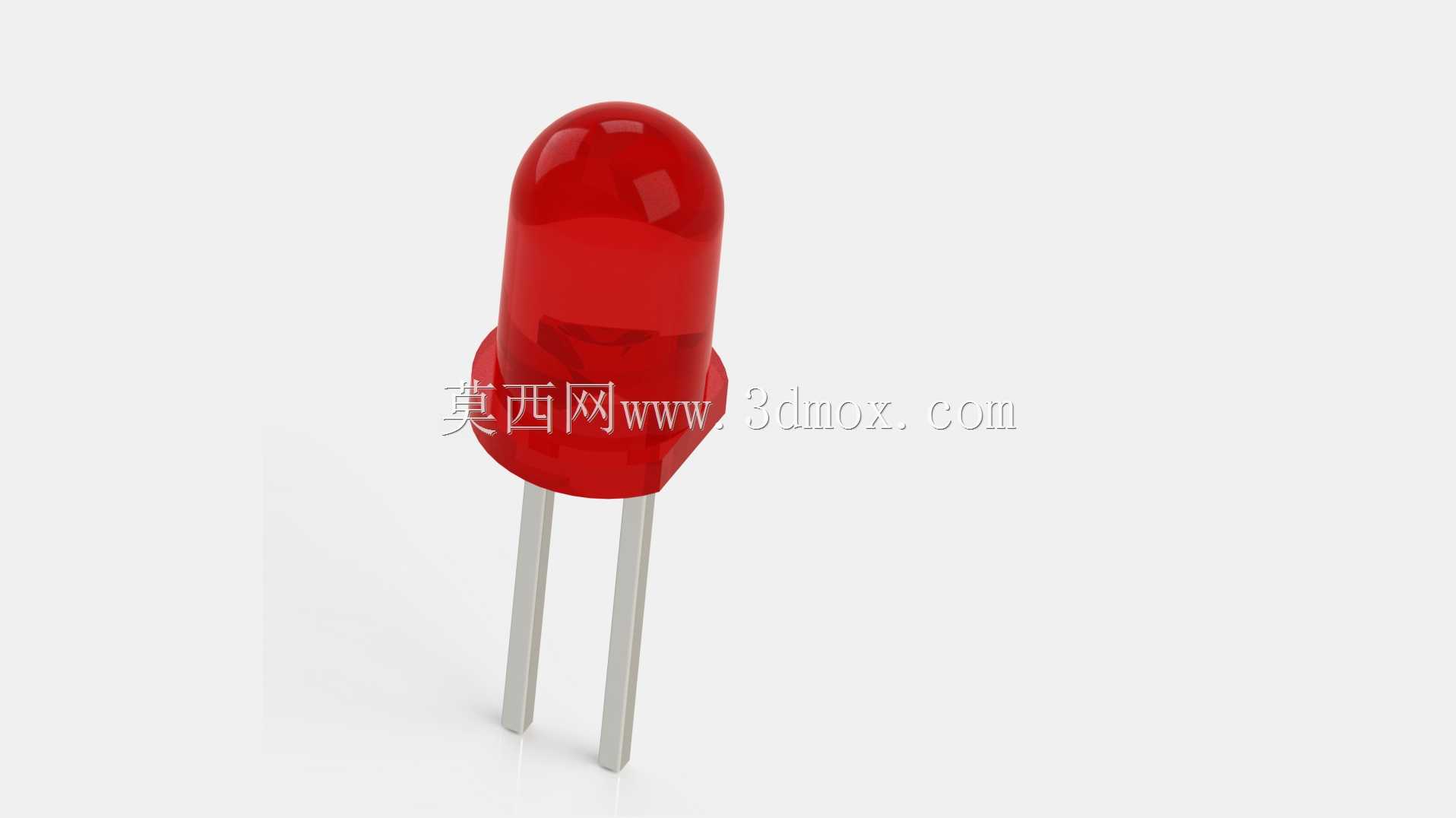

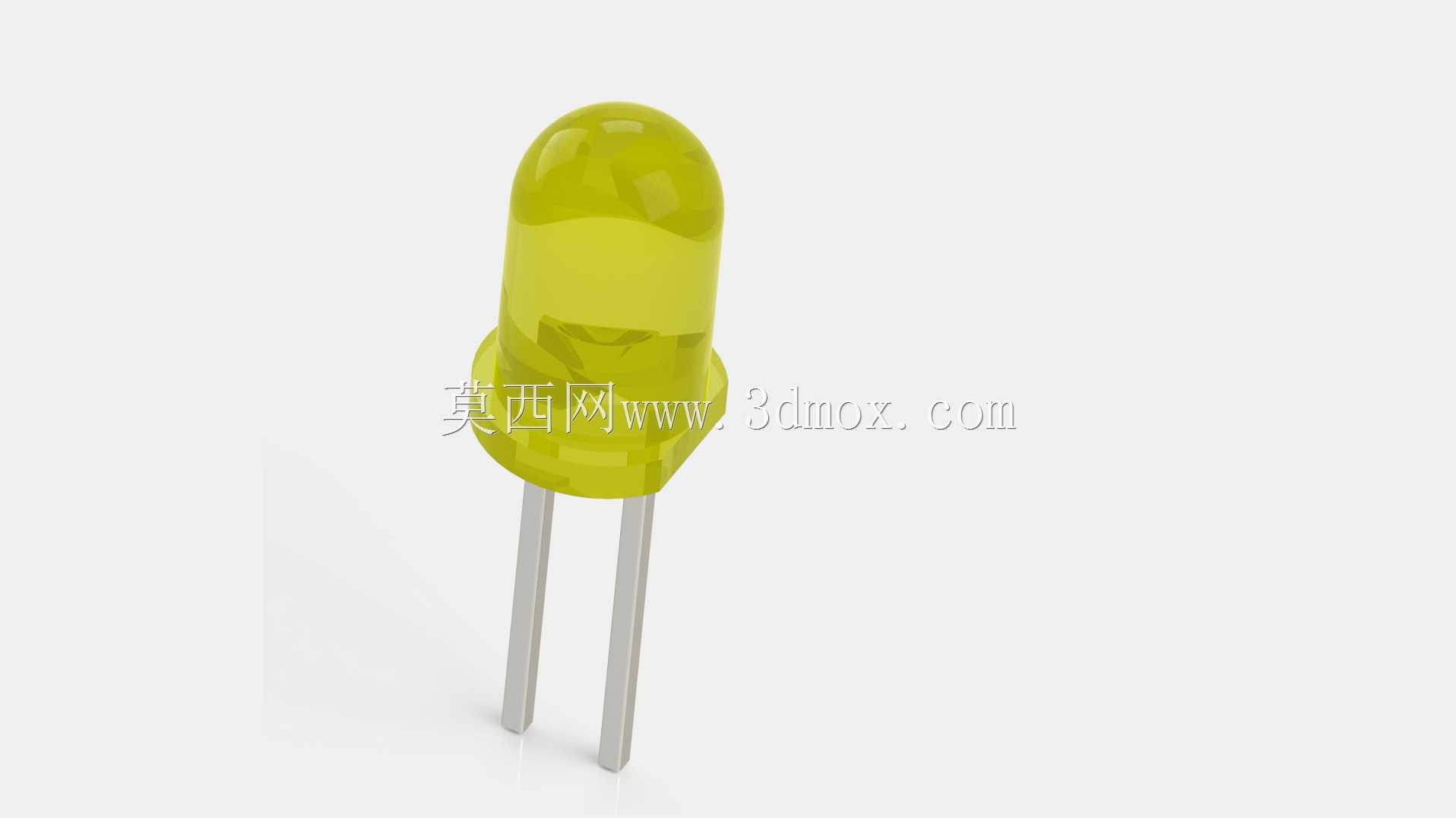

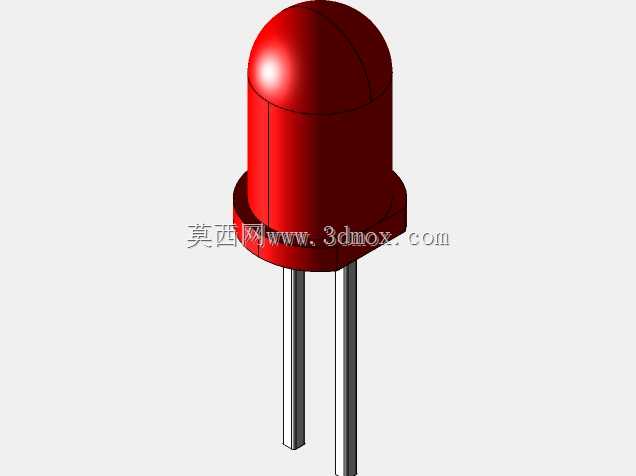

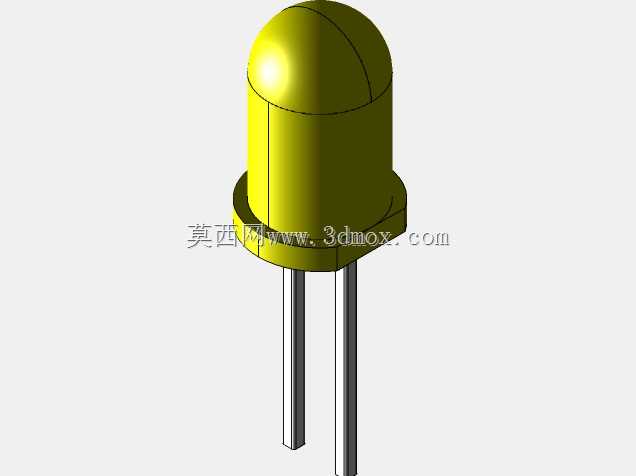

  日常做消费类电子、工控面板的结构设计时,直插LED是绕不开的基础元器件,这次做的5mm黄发黄直插LED模型,完全是按照量产实物的实际尺寸还原,没有做夸张的艺术化处理,就是为了给结构工程师做PCB布局、面板开孔、导光结构匹配的时候提供准确的参考。先从实际应用场景说,这类5mm直插黄发黄LED,最常用的地方就是设备面板的电源状态指示、故障告警提示,还有小家电的工作状态灯、玩具类产品的发光装饰件,部分低压信号回路里也会用它做通断指示,因为黄色光的穿透性适中,既不会像红光那样过于刺眼,也不会像蓝光那样在强光环境下辨识度不足,车间设备、户外简易控制箱里用的比例很高。

  从设计思路上,建模的时候最先卡的是安装边界尺寸,首先是胶体部分的直径严格控制在5mm公差范围内,顶部的圆弧透镜曲率是按照实际聚光角度做的,常规这类黄发黄直插LED的发光半角在20度左右,建模时透镜的曲面弧度完全匹配这个光学角度对应的外形,不会出现透镜过平导致散光、或者过凸导致安装时和面板导光柱干涉的问题。胶体下方的定位凸台直径是3.2mm,这个尺寸是对应PCB板上标准安装孔位做的,很多工程师画PCB的时候容易把LED安装孔开成和引脚匹配的小孔,忽略这个凸台的占位,实际过波峰焊的时候就会出现LED顶起、浮高的问题,建模时特意把这个凸台的高度、直径都做了精准还原,方便布局时提前预留避让空间。

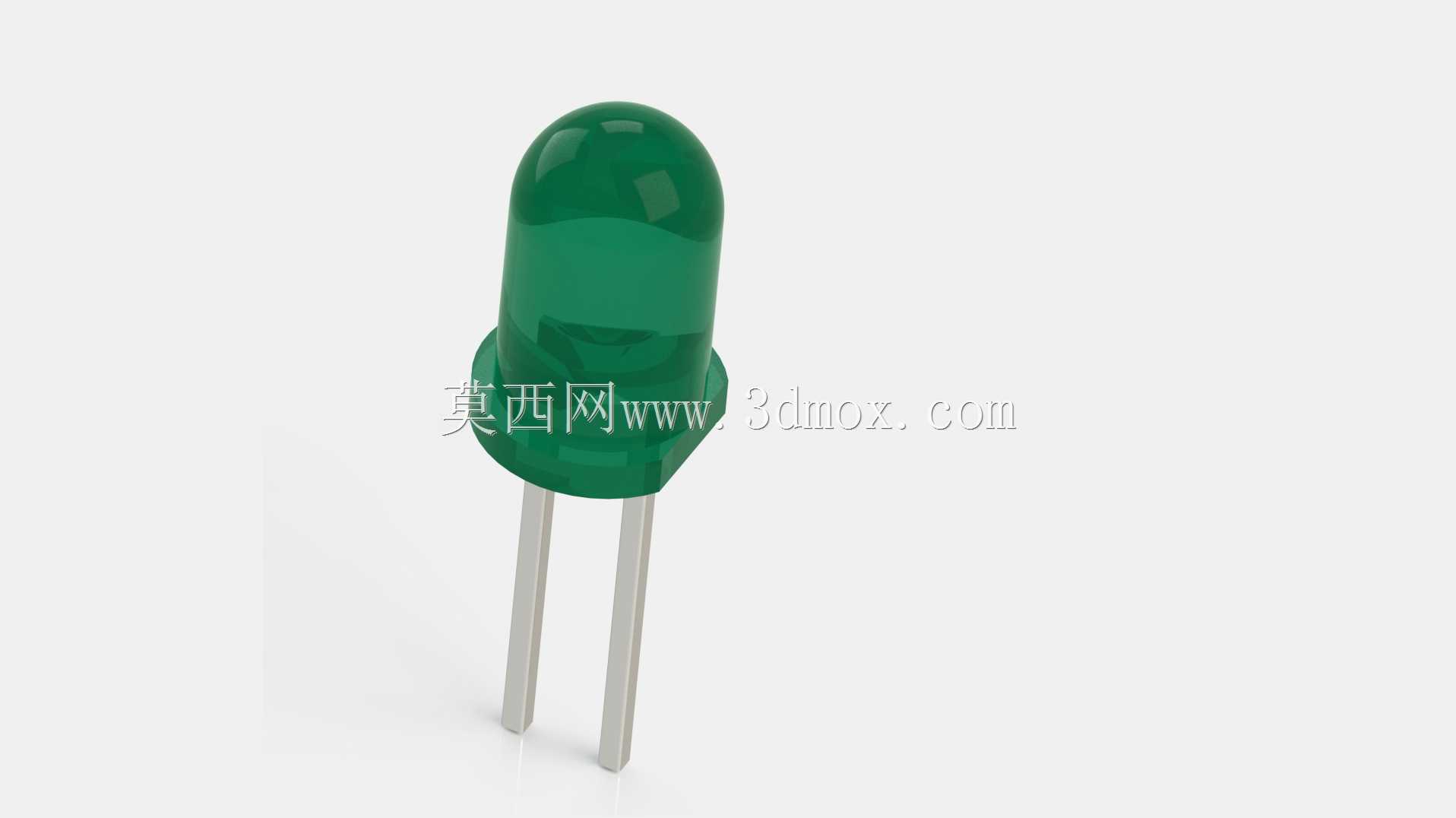

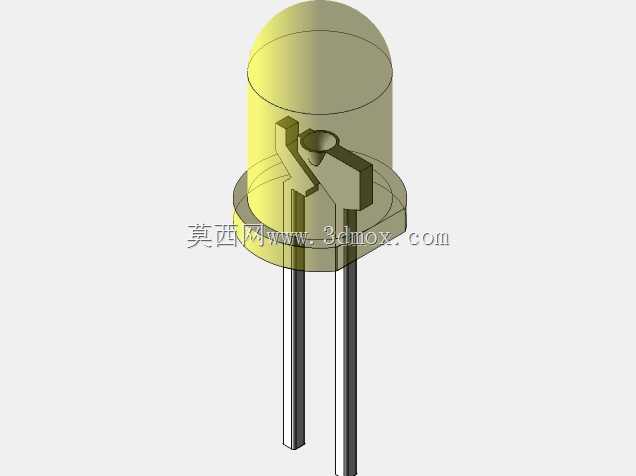

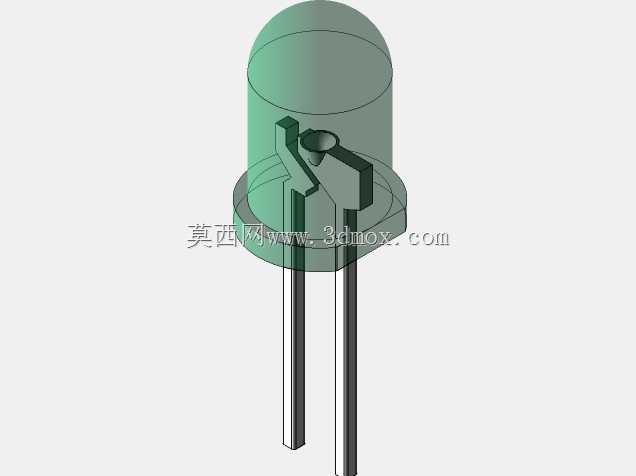

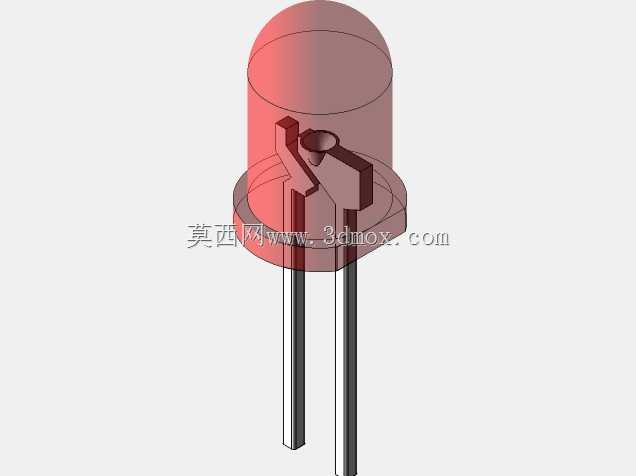

  引脚部分的设计也完全贴合量产实物,两根引脚的中心距是2.54mm,刚好匹配标准万能板、排针间距的网格尺寸,引脚直径0.5mm,伸出胶体的长度做了20mm的常规长度,同时保留了引脚靠近胶体位置的压扁定位结构——很多新手建模容易把引脚做成等直径的光杆,实际量产的直插LED引脚在胶体内部是有压扁加宽的部分,用来和胶体牢固结合,防止受外力拉扯时引脚从胶体里脱出,这个细节在做结构受力仿真、或者设计引脚折弯工装的时候非常重要,如果忽略这个压扁结构,仿真出来的引脚拉脱力会和实际值差很多。

  再说到实际安装时的注意点,用这个模型做装配校验的时候,要注意胶体顶部到PCB板面的高度是8.7mm,这个尺寸是设计面板导光柱间隙的关键,如果导光柱端面和LED顶部的距离留得小于0.5mm,装配时容易顶到LED胶体导致引脚虚焊,如果间隙大于2mm,又会出现漏光、发光亮度不足的问题。另外黄色胶体的LED本身是黄发黄的发光类型,和白胶体发黄光的LED相比,胶体本身的滤光层更厚,抗环境光干扰的能力更强,在做户外设备的指示灯选型时,用这个模型做结构匹配的同时,也能直观看到胶体颜色和面板配色的搭配效果,不用等打样实物就能提前评估视觉一致性。

  还有一个容易被忽略的设计细节,就是这类直插LED的极性标识,建模时特意把其中一根引脚做了短边切角的标识,对应阴极位置,和实物的引脚长度差、胶体内部的支架大小对应,在做PCB丝印设计的时候,可以直接对照模型的极性位置调整丝印标识的方向,避免生产时出现插件反接的问题。很多时候结构工程师只关注外形尺寸,忽略极性标识的位置,等到插件工序发现丝印和实物极性对不上,就要临时改板,耽误项目进度,这个细节的还原就是为了规避这类生产端的问题。

  从功能特性上,这个模型还原的是常规亮度等级的5mm黄发黄LED,胶体采用的是环氧封装的外形质感,边缘的脱模斜度也按照实际注塑封装的工艺做了1度的斜度,不是完全垂直的圆柱面,做自动化插件的轨道设计时,这个脱模斜度直接影响送料轨道的间隙尺寸,如果按照纯圆柱来设计轨道,实际生产时就会出现卡料、送料不到位的问题。另外胶体和引脚结合的位置做了微小的圆弧过渡,没有做尖锐的直角,这也是实际封装工艺的要求,尖锐直角位置容易出现环氧应力集中,经过高低温循环后容易出现胶体开裂的问题,建模时还原这个过渡圆弧,也能帮助做可靠性分析的工程师准确评估应力分布情况。
