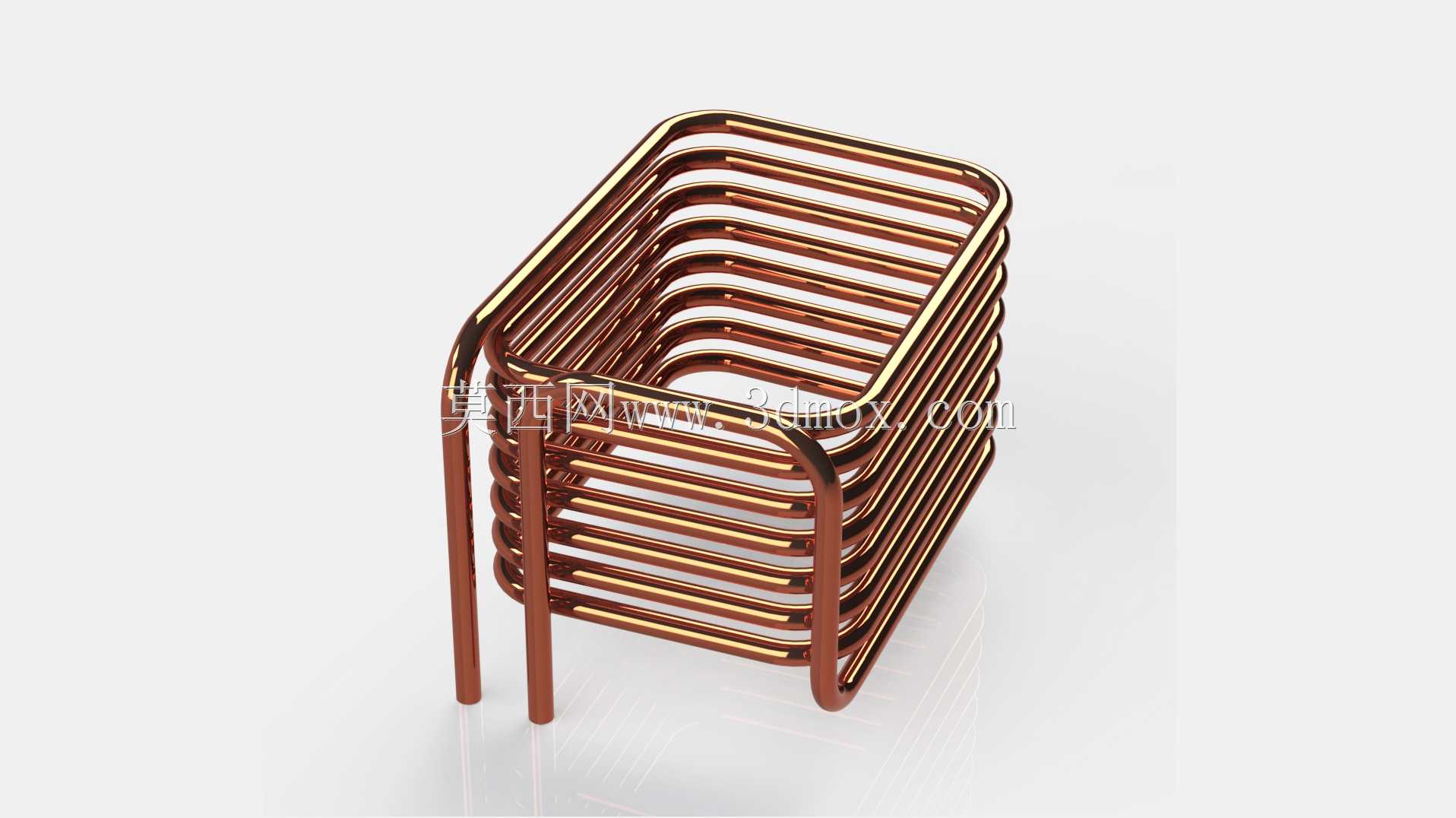

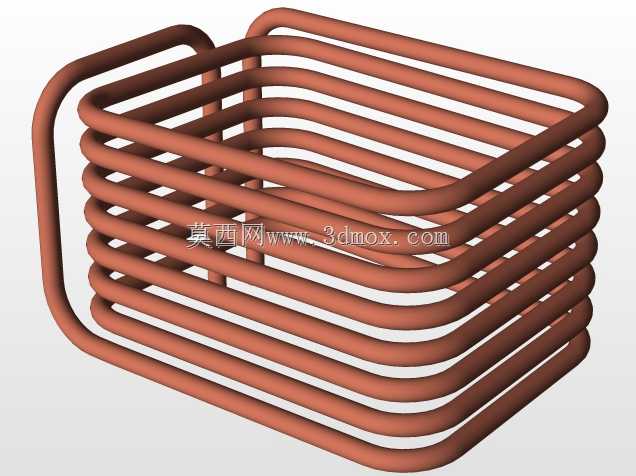

科布雷图博蛇纹弯管换热结构件

　　在流体换热、温控回路的工程场景里，这类连续弯折的蛇形金属管路结构，是小空间内提升换热接触面积的典型设计方案，日常能在小型液冷散热模组、紧凑型温控设备、实验室流体换热单元里见到这类结构的实际应用。不同于直管段的短路径换热，连续回弯的排布方式，能让流体在有限的安装空间内获得更长的流动路径，延长流体与管壁的热交换时长，同时多层平行排布的管段，能让换热面的覆盖更均匀，避免局部换热盲区的出现。从结构设计逻辑来看，这类蛇形弯管的弯折半径需要严格匹配管材的弯折工艺极限，紫铜类软质金属管材的弯折半径通常不小于管材外径的1.5倍，过小的弯折半径会导致管段外侧壁厚减薄超标，内侧出现褶皱堆积，直接影响管路的耐压能力与流体通流效率。在排布管层间距的时候，

　　需要兼顾两方面的实际需求：一方面要保证相邻管段之间留有足够的间隙，避免换热过程中相邻管段的热场互相干扰，保证换热介质能充分与管壁接触完成热交换；另一方面要控制整体结构的外轮廓尺寸，适配紧凑安装空间的边界要求，这类多层堆叠的蛇形结构，通常会将管层间距控制在管材外径的0.8-1.2倍区间，在避免热干扰的同时最大化压缩整体占用空间。从安装适配的角度看，这类结构的进出液端通常会预留平直的管段接口，方便与外部管路通过卡套、焊接或者快插接头完成连接，接口段的平直长度需要满足接头安装的最小尺寸要求，通常不小于管材外径的3倍，避免接头安装位置过于靠近弯管段，导致装配应力集中在弯折受力区域，长期运行过程中出现疲劳渗漏的问题。实际建模过程中，

　　需要先梳理管路的中心线路径，每一处回弯的拐点位置都要做平滑过渡处理，避免出现直角硬弯折的路径，减少流体在管路内的局部阻力损失，降低循环泵的工作负载。管壁厚度的选取需要匹配系统的工作压力，常规低压液冷场景下的紫铜蛇形管，壁厚通常选取0.8-1.5mm即可满足耐压要求，高压工况下则需要对应提升壁厚参数，同时校核弯管位置的最小壁厚是否满足承压安全系数要求。这类蛇形结构的支撑固定也需要在设计阶段提前考虑，多层平行管段之间可以通过间隔布置的固定卡扣或者焊接支撑片完成限位，避免设备运行过程中管路出现流体诱导振动，长期振动会导致弯管位置出现疲劳裂纹，尤其是在流体流速较高的工况下，管段的固有频率需要避开流体脉动的频率区间，防止共振问题的出现。

　　不同于板式换热结构的大体积设计，这类弯管蛇形结构可以根据安装空间的实际形状做灵活的路径调整，比如在遇到安装空间内的凸起结构时，可以调整对应位置的管段弯折角度，避让安装干涉区域，这也是这类管路结构在紧凑型设备里被广泛应用的核心优势。在流体通流的设计上，连续的平滑弯管可以避免流体在管路内出现死区，防止换热介质长期滞留导致的杂质沉积、结垢问题，降低长期运行过程中的管路堵塞风险，同时平滑的内壁过渡也能减少流体流动过程中的紊流噪音，提升设备运行的静谧性，这一点在民用温控设备、桌面级散热装置的应用场景里尤为重要。
