直插式双列TTL逻辑集成电路封装结构

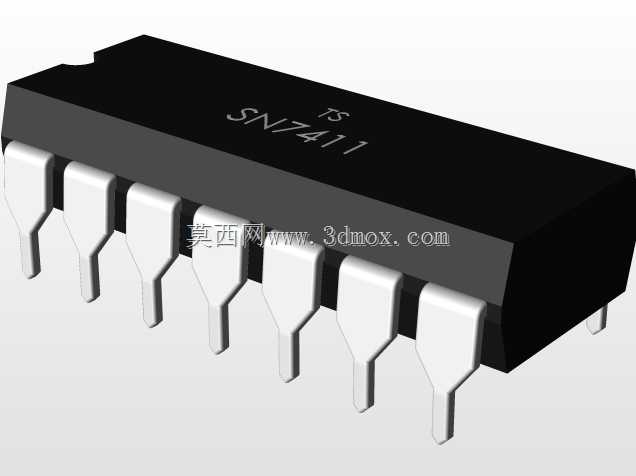

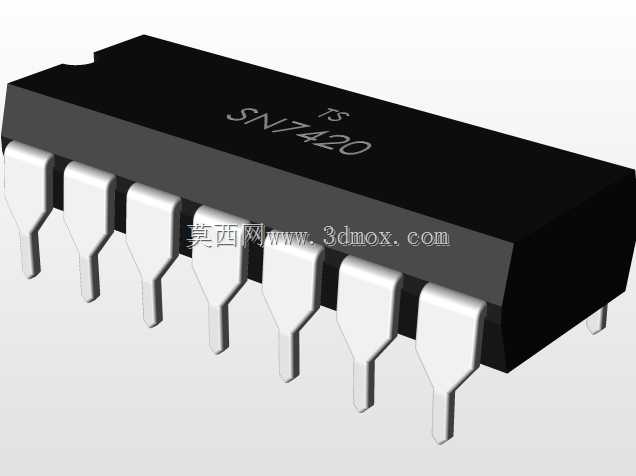

　　在工业控制板卡、老式数字实验台、legacy 通讯设备的电路板设计场景里，这类双列直插封装的TTL逻辑器件是板上信号处理链路里的基础组成单元，承担着基础逻辑门运算、信号电平匹配、简单时序触发的核心作用，哪怕当下表贴元件占据主流，在教学实验装置、维修替换备件、小批量定制工控板的开发场景中，直插TTL器件依旧因为焊接门槛低、调试替换方便、无需专用贴装设备的特性，保有稳定的使用需求。做这类元件的三维建模时，首先要卡准的是引脚的成型尺寸与排布间距，双列14引脚的封装，引脚中心距严格遵循2.54mm的行业通用标准，两列引脚之间的跨距要匹配通用IC插座、万用板、面包板的安装孔位，不能出现引脚偏位导致插装时顶弯引脚的问题。建模过程中，

　　引脚的弯折弧度是容易被忽略的细节，实际生产里直插元件的引脚不是直角弯折，而是带有固定的冲压圆弧过渡，这个弧度既决定了引脚插入焊盘后的伸出长度是否符合波峰焊的工艺要求，也影响元件插装时的导向顺滑度，要是建模时做成直角弯折，不仅和实际零件外形不符，后续做板卡装配干涉检查时，还会误判引脚和周边焊盘、走线的安全距离。封装本体的尺寸边界同样需要严格控制，本体的长度、宽度、厚度要匹配标准IC插座的容纳空间，本体表面的标识凹槽、引脚1的定位圆点是装配时的核心对位标识，建模时这些特征的位置不能出现偏移，不然生产装配时工人容易把芯片方向插反，造成电路短路烧坏器件。从功能特性来看，这类TTL逻辑器件的工作电平兼容标准5V工控系统，

　　输出驱动能力可以直接驱动小型LED指示灯、光耦输入侧等小功率负载，建模时除了还原外形结构，还要考虑元件在PCB上安装后的高度空间，本体顶部距离板面的高度要和周边电容、电阻等直插元件的高度做匹配，避免后续装外壳时出现顶壳的干涉问题。做板卡布局的装配仿真时，这个三维模型可以直接导入装配环境，检查元件和周边接插件、散热片、固定柱的间隙是否满足安全距离要求，尤其是在高密度排布的万用板实验电路里，提前通过三维模型核对安装边界，能避免实际焊接时出现元件互相挤压、引脚碰接短路的问题。另外，引脚的截面尺寸也要和实际冲压引脚的厚度、宽度保持一致，不能为了建模省事把引脚做成圆柱形，实际直插IC的引脚是扁方形冲压铜片，表面做镀锡处理，

　　插装时和焊盘孔的配合间隙要控制在合理范围，间隙过大容易造成焊接虚焊，间隙过小则插装困难，这些细节在三维建模时都要通过精确的尺寸约束还原出来，才能让模型真正服务于结构设计、装配校验的实际工程需求，而不是仅做外观展示用。在教学实验装置的结构设计中，这类元件的模型还可以用来搭建模拟焊接训练的虚拟场景，让学员提前熟悉元件的外形特征、对位标记、安装方向，减少实际操作中的失误。
