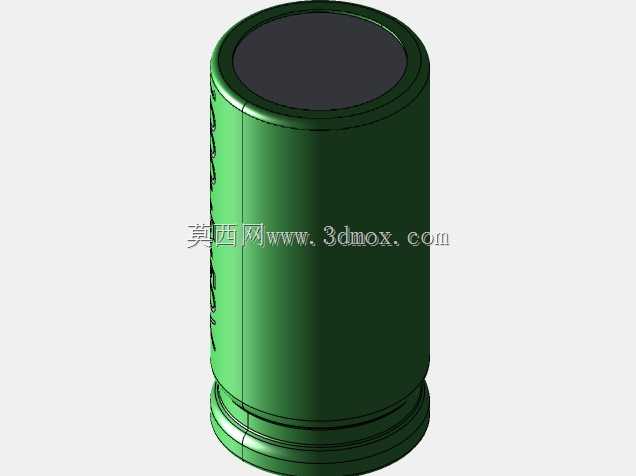

1000uFx50V铝电解电容器三维结构

　　在工业控制板卡、消费类电源、变频驱动模块、车载电控单元的PCB布局阶段，直插式铝电解电容的占位与干涉校验是结构设计环节绕不开的细节，这款1000uF耐压50V规格的电解电容三维模型，完全还原了量产同规格产品的真实外形特征，能直接导入各类PCB结构协同设计环境完成装配校验。从实际应用场景来看，这类容值与耐压等级的电解电容，常被布置在开关电源输出端做整流滤波，或是在电机驱动板的直流母线侧承担电压缓冲、吸收纹波电流的作用，部分工控IO板卡的端口防护电路中，也会选用该规格电容做瞬态电压抑制，因此其外形尺寸的还原度直接影响PCB装联阶段的良品率——不少新手工程师在布局时只参考 datasheet 上的标称直径与高度，忽略了电容底部封口卷边、

　　顶部防爆槽的凸起余量，导致装配时电容与上方散热片、相邻接插件产生硬干涉，或是波峰焊时电容本体与治具定位柱发生碰撞。这款模型在设计时完全遵循量产铝电解电容的结构逻辑：主体为深绿色喷塑铝壳，铝壳侧壁做了微小的拔模斜度，模拟真实冲压铝壳的成型特征，底部的多层卷边结构完整还原了胶塞封口的装配形态，顶部的黑色端面预留了十字防爆压痕的凹陷特征，没有做简化的平面处理，避免布局时误判顶部安全间隙。从安装边界来看，模型还原了直插式电容的引脚伸出长度与引脚间距，引脚直径匹配常规PCB钻孔尺寸，在做三维装配校验时，可直接模拟引脚过波峰焊后的焊锡爬升高度，校验焊盘周边的走线安全距离，同时铝壳本体的直径公差、高度公差都按照行业通用的A级精度做了预留，

　　不会出现模型尺寸过松导致布局浪费PCB空间，或是尺寸过紧导致实际装配卡滞的问题。在做整机结构的热仿真前置处理时，这款模型的本体材质可直接赋予铝壳与内部电解液的等效热参数，不需要二次拆分模型结构，能快速模拟电容在额定纹波电流下的本体温升，校验周边热敏元件的布局合理性。不少做电源模块结构设计的工程师都遇到过这类问题：选用简化的圆柱体电容模型做布局，实际打样后发现电容侧壁的印字区域凸起、或是底部的橡胶密封座突出铝壳底面，导致电容贴板后高度超出标称值，顶到上方的金属屏蔽盖，这款模型把这些容易被忽略的细节都做了还原，包括铝壳底部与PCB板面之间的预留间隙——真实量产电容因为胶塞的存在，铝壳底面并不会完全贴死PCB，会留出0.3到0.

　　5mm的排胶与散热间隙，模型里也完整保留了这个装配间隙，避免布局时把电容压死在板面上，导致焊接时助焊剂无法排出形成虚焊。在做自动化产线的插件机程序调试时，这款模型也能直接导入产线的数字孪生环境，模拟插件头抓取电容、插入PCB孔位的全流程动作，校验插件头的运动路径是否会与周边已插装的元件发生碰撞，不需要额外采购实物电容做前期路径调试，能大幅缩短产线换型的准备周期。从结构设计思路上，这款模型没有做不必要的曲面冗余，所有特征都围绕真实装配需求构建：铝壳侧壁的微小圆度误差模拟了真实冲压件的成型特征，不会出现理想圆柱体与实物装配不符的问题，顶部防爆槽的深度与宽度都按照行业通用规格做了还原，在做安规距离校验时，能准确计算防爆阀爆开后的电解液喷射范围，避免把电容布置在敏感元件的正上方。对于做三维元件库搭建的工程师来说，这款模型的特征树逻辑清晰，可直接修改参数适配不同容值、不同耐压的同封装电解电容，不需要从零开始重建结构，能大幅提升标准元件库的搭建效率。
