离合器拨叉类机械传动结构件

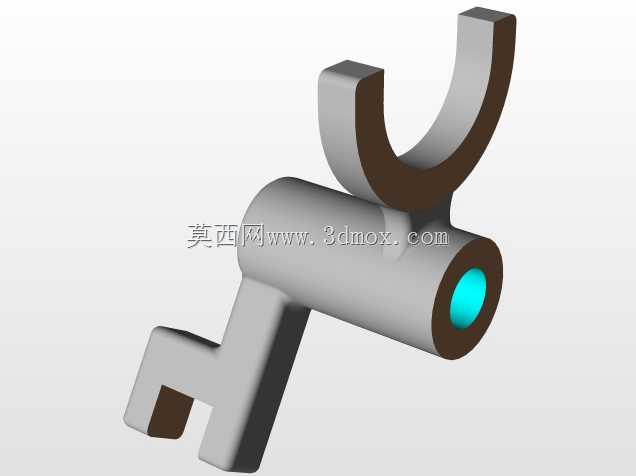

　　这类叉形操纵构件常见于手动操纵的传动离合系统中，核心作用是通过外部操纵力的输入，推动离合套件沿轴向滑移，实现动力传输路径的接合与断开动作，在小型动力设备、代步机械、手动变速传动单元中都有广泛的适配场景。从结构形态来看，构件主体采用圆柱套筒作为安装基准，套筒内孔与操纵转轴形成间隙配合，工作时可绕转轴做定角度摆动，套筒的轴向长度根据安装空间的转轴支撑跨距设计，保证摆动过程中不会出现卡滞、偏磨的问题，内孔的表面粗糙度需要控制在合理区间，既减少转动摩擦阻力，也能避免长期磨损后出现旷量影响操纵精度。上部的U形叉口是直接与从动滑移件接触的工作部位，叉口的两个弧形工作面与滑移套件的环形卡槽配合，摆动过程中叉口面推动卡槽侧壁，

　　带动滑移件完成轴向位移，叉口的开口尺寸、弧形曲率完全匹配对接零件的卡槽外径，工作面做了等厚加强处理，承受操纵推力时不会出现形变，两个叉臂的对称度公差控制在较高精度范围，避免推动过程中对滑移件产生偏载，导致滑移卡涩、零件异常磨损。下部的弯折臂是操纵力的输入部位，臂体的弯折角度根据操纵机构的行程、力臂比设计，末端的受力面与操纵拉杆或者推杆端头对接，将外部输入的直线或者摆动作用力传递到套筒转轴处，转化为叉口的摆动力矩，臂体的截面尺寸根据所需传递的最大操纵力核算，在满足强度要求的前提下尽可能减少冗余材料，降低构件自身重量，提升操纵响应的灵敏性。设计过程中首先需要明确整套离合机构的安装边界，确定转轴的中心位置、滑移件的轴向行程、

　　操纵输入点的运动轨迹，三个核心位置参数确定后，再反向推导构件的各部分尺寸：套筒的内外径尺寸需要匹配所选转轴的直径，同时保证套筒壁厚满足抗扭强度要求；U形叉口的中心高度需要与滑移件卡槽的中心高度完全对齐，避免工作过程中出现附加的径向分力；下部弯折臂的长度根据操纵力的输入要求计算，力臂长度过短会导致操纵手感沉重，过长则会占用过多安装空间，甚至在摆动过程中与周边其他构件发生运动干涉。构件的棱角位置都做了小圆角过渡处理，既减少加工过程中的应力集中问题，也避免装配、调试过程中锐边划伤操作人员。实际装配时，套筒套入固定转轴后，需要在轴向加装限位挡圈，限制构件自身的轴向窜动，保证叉口始终对准滑移件的卡槽位置；

　　U形叉口的工作面可以根据使用场景添加润滑脂，减少反复推动过程中的摩擦损耗；下部操纵臂的连接位置需要预留适当的配合间隙，补偿加工、装配带来的位置误差，保证操纵动作顺畅无卡滞。这类构件在工作过程中承受的是周期性的交变推力，长期使用后容易在臂体与套筒的连接位置出现应力疲劳，因此在结构设计时，连接位置做了圆弧过渡加强，分散应力集中点，提升构件的整体使用寿命。不同使用场景下的同类型构件，会根据操纵力的大小、安装空间的限制调整各部分的比例尺寸，部分重载场景下的构件还会在叉口工作面镶嵌耐磨衬套，进一步延长零件的更换周期，减少设备维护成本。
