杠杆拨叉式传动连接构件结构设计

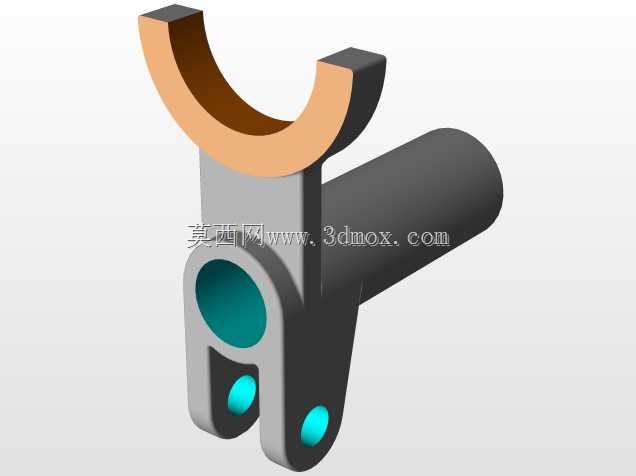

　　在各类需要实现档位切换、离合动作的机械传动系统中，这类拨叉式杠杆构件是核心的力传递与动作执行部件，常见于手动变速器、机床进给换挡机构、农用机械传动箱、工程机械操作联动结构中，承担着将操纵端的摆动力矩转化为滑动齿套、离合元件轴向位移的关键作用，其结构合理性直接决定换挡操作的顺畅度、传动啮合的精准度以及长期使用的耐磨寿命。从实际工况出发，这类构件的上部U型叉口是与被推动的滑动齿套、滑环外圈直接接触的部位，设计时特意将叉口工作面做了弧形贴合处理，匹配被推动件的外圆轮廓，避免推动过程中出现点接触导致的局部应力集中，同时叉口的开口宽度预留了合理的滑动间隙，既保证推动时不会出现卡滞，也不会因间隙过大造成换挡到位后的旷量异响。

　　构件中部的通孔是核心的铰接安装基准，这个孔需要与固定在箱体上的铰接销轴形成间隙配合，装配后整个构件可绕销轴做定轴摆动，因此孔的内壁粗糙度、圆柱度公差都有较高要求，实际建模时这个孔的轴向长度也做了针对性加长，增大与销轴的接触面积，降低铰接部位的比压，减少长期摆动造成的磨损。构件下部延伸出的圆柱杆端是与操纵拉杆、软轴拉索连接的受力端，杆部的直径根据额定操纵力做了强度校核，保证在最大换挡推力下不会出现弯曲变形，杆端的两个同轴小孔是用于安装连接销、锁紧卡簧的结构，装配时可将操纵拉杆的端头卡在两个叉耳之间，穿入销钉后实现无松脱的铰接传动，避免操作过程中出现连接脱开的故障。从设计逻辑来看，整个构件的力臂比例经过了反复优化，

　　铰接点到上部叉口的阻力臂长度、铰接点到下部拉杆端的动力臂长度比值，匹配操纵系统的额定输入力与换挡所需的轴向推力，既不会因为力臂过小导致操作手感沉重，也不会因为力臂过大造成换挡行程过长、操作响应滞后。外形尺寸方面，上部U型叉口的圆弧半径严格匹配被推动滑套的外圆半径，叉口的两个侧壁厚度根据接触应力计算取值，保证推动时侧壁不会出现外翻变形；中部铰接孔的孔径匹配对应规格的铰接销轴，孔的中心到下部杆端的中心距严格符合传动系统的行程设计要求，确保操纵端拉动对应行程时，上部叉口能刚好推动滑动件到达完全啮合的位置，不会出现挂档不到位、打齿的问题。安装边界上，整个构件摆动时的外轮廓包络线经过了运动仿真校核，保证在全行程摆动过程中，不会与箱体内壁、

　　相邻的传动齿轮、轴类零件发生运动干涉，构件的所有棱边都做了倒角处理，既避免装配时割伤操作人员，也减少应力集中导致的零件开裂风险。这类零件在实际加工时通常采用铸钢毛坯先成型整体轮廓，再对铰接孔、叉口工作面、连接销孔做精加工，部分重载工况下还会在叉口工作面镶嵌耐磨铜衬套，进一步提升耐磨性能，三维建模过程中需要重点保证各个铰接孔的同轴度、叉口工作面与铰接孔中心的位置度，这些形位公差如果出现偏差，会直接导致装配后换挡卡滞、受力偏磨的问题，建模时还要提前预留加工余量，避免后续机加工时出现尺寸不足的废品。
