双铰轴座式安装连接支座结构

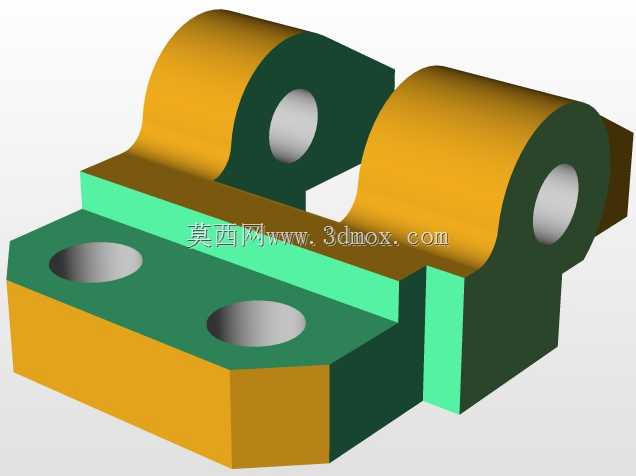

　　这类双铰轴孔的连接支座，多应用在需要实现小角度摆动铰接的传动链路里，常见于工装夹具的摆臂连接位、小型设备的舱门开合铰接点、轻工机械的连杆传动节点，也会用在非标自动化设备的浮动支撑结构上，承担铰接转动、载荷传递、安装定位的多重作用。从结构设计逻辑来看，底部的矩形安装基体是整个零件的承载基础，基体上开设的两个同轴通孔为安装固定孔，用于穿装螺栓将整个支座固定在设备的安装基准面上，两个孔的孔距、孔径公差直接决定安装后的定位精度，设计时需要匹配对应螺栓的公称直径，预留合理的安装间隙，同时保证孔轴线与安装底面的垂直度，避免安装后出现附加应力。基体上方延伸出的两个对称立板，是实现铰接功能的核心结构，立板上的同轴通孔为铰接轴穿装位，

　　两个孔的同轴度是整个零件最核心的形位公差要求，若同轴度偏差过大，会导致铰接轴穿装后卡滞，转动时出现别劲现象，加速轴与孔的磨损，缩短部件使用寿命。立板与底部基体之间设置的过渡凸台，一方面是为了增强立板根部的结构强度，避免铰接部位承受径向载荷时立板根部出现应力集中导致断裂，另一方面也可以抬高铰接孔的中心高度，给铰接连接的摆臂零件预留足够的摆动空间，避免摆臂转动时与底部安装面发生干涉。零件的外形轮廓在设计时做了多处圆角过渡处理，尤其是立板与基体连接的根部、安装基体的棱边位置，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能有效降低应力集中系数，提升零件的抗疲劳载荷能力。从安装边界来看，设计时需要重点核算三个方向的尺寸参数：

　　首先是底部安装面的长宽尺寸，要匹配设备安装位的预留空间，保证两个安装孔的位置能与安装基面的螺纹孔完全对正；其次是铰接孔的中心高度，即铰接孔轴线到底部安装面的垂直距离，这个尺寸直接决定与之配合的摆臂零件的转动轨迹，需要与整个连杆机构的运动学仿真结果匹配，避免运动过程中出现死点或者干涉；最后是两个立板的内侧间距，这个尺寸决定了可以容纳的铰接摆臂的厚度，设计时需要给摆臂两侧预留合理的间隙，既不能间隙过大导致铰接时摆臂出现轴向窜动，也不能间隙过小导致装配困难、转动卡滞。在实际选型应用时，这类支座的承载能力主要取决于立板的厚度、铰接孔的直径以及基体的材质，常规工况下采用45号钢调质处理即可满足使用要求，若应用在有腐蚀环境的工况下，

　　可以更换为不锈钢材质或者做表面发黑、镀锌处理。铰接孔的位置在设计时没有设置轴套安装位，属于直接穿轴的简易铰接结构，适合载荷不大、转动频率不高的应用场景，如果是转动频率高、载荷较大的工况，可以在铰接孔位置增加铜套或者滚动轴承，降低转动摩擦系数，提升部件的使用寿命。整个零件的结构没有复杂的曲面特征，所有特征都可以通过铣削、钻削工艺完成加工，加工工艺性较好，适合批量生产，建模时所有的孔特征、凸台特征都采用参数化设计，后续可以根据不同的安装尺寸、载荷要求快速调整参数，衍生出不同规格的同系列产品，缩短设计迭代周期。在装配环节，需要先将支座通过螺栓固定在安装基面上，打表校验铰接孔的轴线水平度或者垂直度符合装配要求后，再穿装铰接轴与摆臂部件连接，装配完成后需要手动转动摆臂，验证转动过程是否顺畅，无卡滞、无异常摩擦音后再完成后续部件的装配。
