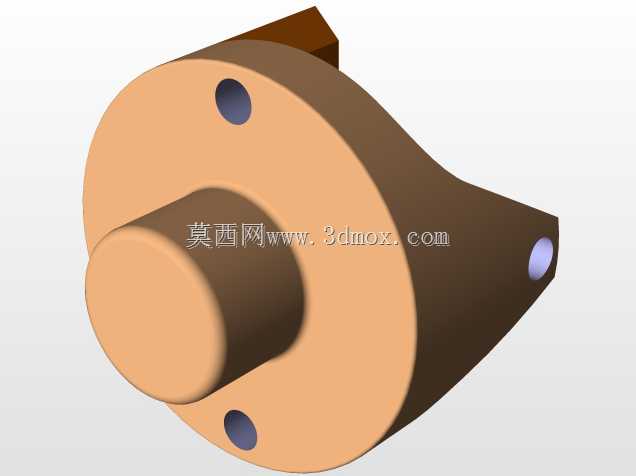

带侧支耳法兰式轴座连接构件

　　该构件属于传动系统与机架衔接的核心承载零件，常见应用在轻工输送线、小型自动化专机的动力输出端衔接位置，也可作为小型液压执行元件的端部安装支座使用，承担轴系径向定位、侧向管路或辅件挂载的双重作用。从结构设计逻辑来看，主体采用圆盘法兰作为安装基准面，法兰端面预留两个对称分布的光孔，用于穿装螺栓完成与安装基面的锁紧固定，光孔的孔位公差按照中等精度装配要求设定，可适配常规M6-M8规格的内六角圆柱头螺栓，安装时无需额外加工定位衬套即可保证基础同轴度。法兰中心向外延伸出一段圆柱凸台，凸台内径与适配的传动轴外径采用间隙配合公差带，凸台的轴向长度经过测算，刚好可以覆盖传动轴的支撑段长度，避免轴系运转时出现悬臂过长导致的挠度超标问题，

　　凸台内壁可根据实际使用需求加装含油轴承或者铜套，降低轴转动时的摩擦损耗。与常规直筒法兰轴座不同的是，该构件在法兰盘侧方延伸出一个斜向的支耳结构，支耳末端预留一个贯通的光孔，这个结构主要用于挂载侧向的传感器支架、润滑油管固定座或者小型限位挡块，省去了额外在机架上焊接辅件安装位的工序，在紧凑安装空间内可以有效减少周边辅件的固定结构数量。从安装边界尺寸来看，法兰盘的外径控制在适配安装面的常规尺寸范围内，不会占用过多的基面安装空间，斜向支耳的延伸角度经过空间校核，不会与周边的传动轮、管线等部件发生运动干涉，支耳的厚度经过强度校核，可承受不超过50N的侧向挂载载荷，满足常规辅件的挂载承重需求。设计时特意将法兰与凸台、侧支耳采用一体化成型结构，

　　减少了拼接结构带来的装配误差，整体材质可根据使用场景选用45号钢调质处理或者铝合金6061硬质阳极氧化处理，前者适用于重载、有冲击载荷的工业设备场景，后者适用于对自重有要求的轻型自动化设备场景。在实际装配过程中，需要先将法兰端面与安装基面贴合，锁紧两个法兰固定螺栓后，再将传动轴穿入中心凸台的内孔，调整轴的轴向窜动间隙后再锁紧轴端的顶丝或者定位环，最后再将需要挂载的辅件固定到侧支耳的安装孔上，整个装配流程无需复杂的工装夹具，普通装配钳工即可完成操作。该构件的结构设计充分考虑了紧凑空间下的多功能集成需求，将轴系支撑与辅件挂载功能整合在单一零件上，有效降低了设备整体的零件数量，减少了装配环节的累计误差，在小型自动化设备、输送线动力端、

　　小型工装夹具的结构设计中具备较高的复用价值，建模过程中对各个安装孔的位置度、配合面的平面度都做了参数化设定，设计人员可根据实际使用的轴径、安装螺栓规格快速调整对应尺寸参数，无需重新绘制整体结构，可大幅缩短同类型安装支座的设计周期。
