DT型垂直基准压力承载构件结构设计

　　在工业压力检测、工装定位以及自动化生产线的工位压紧工序里，这类垂直基准压力构件是承担定位基准传递与压力承载的核心小件，很多人容易把它和普通的压块混淆，实际上它的设计精度直接决定了整套压紧工位的重复定位误差。从实际落地的工况来看，这类构件常被用在装配线的工件垂直压紧工位、检测设备的基准压力传递端，还有部分小型冲压工装的垂直施力基准位，它不需要承担大吨位的冲击载荷，但对安装后的基准面垂直度、铰接位的转动顺滑度有很高要求，毕竟一旦基准面出现偏斜，后续传递的压力方向就会出现分力，轻则导致工件压装错位，重则会磨损失效连带损坏相邻的定位组件。

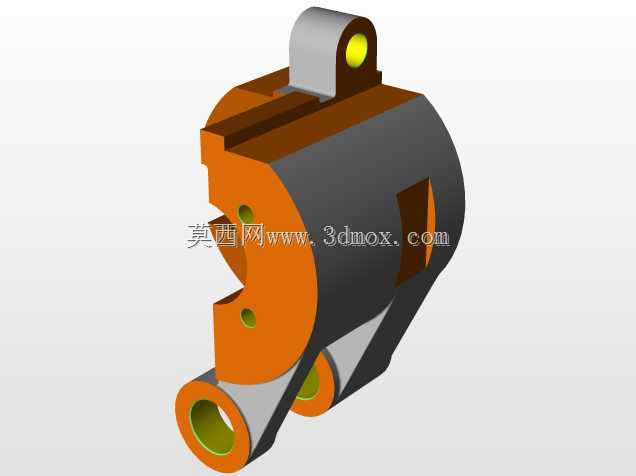

　　从结构设计逻辑来看，这个构件采用了分体式的材质搭配思路，主体承载段采用深色的高强度铸铁材质，保证长期承压下的形位公差稳定，和工件接触的施压端、各个铰接安装位采用亮色的合金结构钢材质，提升接触位置的耐磨性能，避免反复转动、频繁施压过程中出现接触面压溃的问题。顶部的单耳铰接座是整个构件的动力输入端，用来和垂直布置的驱动气缸或者液压缸活塞杆端连接，耳孔内预留了衬套安装位，实际装配时会压入自润滑铜衬套，降低铰接转动时的摩擦阻力，也方便后期磨损后直接更换衬套，不用整体报废构件。

　　构件中部的弧形开槽是让位结构，主要是为了避开工位上相邻的定位销或者传感器走线，很多新手设计这类压块的时候容易忽略让位空间，导致装配后和相邻部件发生运动干涉，这个开槽的位置刚好对应构件摆动的轨迹内侧，不会影响整体的结构强度。下部的两个对称铰接耳是和安装基座连接的固定端，两个耳孔的同轴度公差控制在0.02mm以内，保证构件绕基座铰接点摆动时不会出现卡滞，耳孔同样预留了衬套安装余量，和顶部铰接位的衬套规格保持一致，减少备件的种类。侧面的两个小孔是润滑油注油孔，直通下部铰接位的衬套接触面，日常维护时可以直接从外部注入润滑脂，不用拆解构件就能完成保养。

　　关于安装边界的尺寸设计，这类构件的垂直安装高度需要匹配对应工位的驱动件行程，顶部铰接孔中心到下部铰接孔中心的中心距是决定摆动角度的核心参数，设计时需要保证驱动件伸出到最大行程时，构件的施压端面刚好和工件基准面完全贴合，不会出现过压或者压不实的情况；施压端面的平面度公差要求控制在0.01mm以内，表面粗糙度达到Ra1.6，保证和工件接触时压力传递均匀，不会因为接触面不平出现局部应力集中。构件的整体宽度控制在安装基座的安装槽宽度范围内，两侧预留0.5mm的装配间隙，避免摆动时和槽壁发生摩擦，各个铰接位的孔端都设计了倒角，方便压入衬套的时候不会刮伤衬套外壁，也能去除加工毛刺避免装配时割伤安装人员。

　　从实际使用的反馈来看，这类垂直基准压力构件最容易出问题的位置就是下部铰接位的衬套磨损，所以设计时特意加大了下部铰接耳的厚度，提升衬套的接触面积，降低单位面积的承压载荷，延长衬套的更换周期；施压端面的背面设计了加强筋结构，连接主体承载段和下部铰接耳，避免长期施压过程中施压端出现变形翘曲。另外，构件的所有外露棱边都做了R2的圆角处理，不仅是为了外观规整，更重要的是避免工装调试过程中锋利的棱边刮伤工件表面或者操作人员，这也是工装类零部件设计里很容易被忽略的细节。在选型适配的时候，需要重点核对三个尺寸参数：顶部铰接孔的孔径、下部两个铰接孔的中心距、施压端面到下部铰接孔中心的垂直距离，这三个参数直接决定了构件能不能和现有工位的驱动件、基座完成适配，不需要额外做二次加工就能直接装配使用。
