带侧加强筋的偏心轴套连接构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445593
  • 带侧加强筋的偏心轴套连接构件

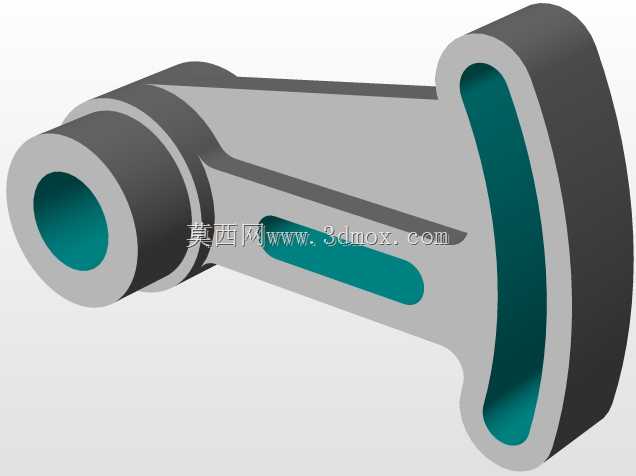

  这类带侧置加强筋的偏心轴套构件,常出现在中小功率流体输送管路的转角支撑、轻工输送设备的从动辊端定位、小型农用机具的传动连接节点中,日常工况下需要同时承担径向支撑载荷与少量轴向限位作用,部分应用场景里还会作为流体介质的导流通道使用,内壁的光滑曲面设计就是为了减少介质流经时的阻力损失,避免转角处出现涡流堆积。从结构设计逻辑来看,构件一端采用大直径法兰式盘体结构,主要作用是提供轴向安装定位面,盘体的端面平面度需要控制在合理公差范围内,保证与对接构件贴合时不会出现局部间隙,避免连接后出现松动或密封失效问题;另一端的小直径筒状结构是核心的轴孔配合段,内孔的尺寸公差需要根据配合等级选择,多数场景下采用间隙配合或过渡配合,

  保证装配时可以顺利套入对应轴径,同时不会出现过大的旷量。连接大小端的斜向臂体上设置的长条形镂空结构,并非单纯为了减重,更多是考虑到构件在实际运行中如果出现微量形变,镂空区域可以提供一定的形变释放空间,避免应力集中在臂体与两端的连接转角处,同时镂空区域的边缘都做了圆弧过渡处理,不会出现尖锐棱角导致的应力开裂问题。侧置的加强筋沿着臂体的受力方向布置,从大端盘体的侧壁一直延伸到小端筒状结构的根部,刚好对应构件承受径向载荷时的应力传递路径,能够在不显著增加整体重量的前提下,将臂体的抗弯曲强度提升40%以上,避免长期受载后臂体出现变形偏移。从安装边界来看,大端盘体的外径尺寸决定了安装时所需的周边空间,盘体上通常会预留均匀分布的螺栓孔位,

  安装时需要注意螺栓的拧紧力矩要保持一致,避免盘体受力不均导致端面倾斜;小端筒状结构的外圆直径需要与对接的支撑座内孔尺寸匹配,装配时的插入深度要控制在设计范围内,不能顶到对接构件的内部台阶,避免出现装配干涉。构件的内孔是贯通设计,当作为流体通道使用时,内壁的粗糙度需要达到相应要求,减少介质流动时的阻力,同时内孔与大端盘体内腔的过渡位置做了大圆弧顺滑处理,避免介质在转角处形成滞留区,对于输送含有少量固体颗粒的介质场景,这种顺滑过渡还能减少颗粒对内壁的冲刷磨损。在实际选型应用时,需要先核算构件所承受的径向载荷大小,如果载荷偏大,可以选择壁厚更厚的规格,同时要确认安装位置的空间是否足够容纳大端盘体的旋转或固定需求,

  避免安装后与周边其他构件出现运动干涉。建模过程中需要重点关注几个关键尺寸的配合:小端内孔与配合轴的同轴度、大端端面与小端内孔轴线的垂直度、加强筋与臂体连接位置的圆角大小,这些参数直接影响构件装配后的运行稳定性,如果同轴度偏差过大,会导致轴转动时出现偏磨,加速构件和配合轴的磨损;如果垂直度不足,会导致连接后盘体与对接面贴合不严,出现松动或泄漏问题。另外,构件的偏心距设计是根据实际应用场景的传动或导流需求确定的,不同工况下偏心距的尺寸会有差异,建模时不能随意修改偏心距参数,否则会导致整个机构的运动轨迹出现偏差,或是流体流向不符合设计要求。臂体上的镂空结构尺寸也需要根据载荷情况调整,当载荷较大时,可以适当减小镂空的长度和宽度,保证臂体的结构强度,避免受载后出现断裂问题。
