剖视展示的弯转流体通道连接构件

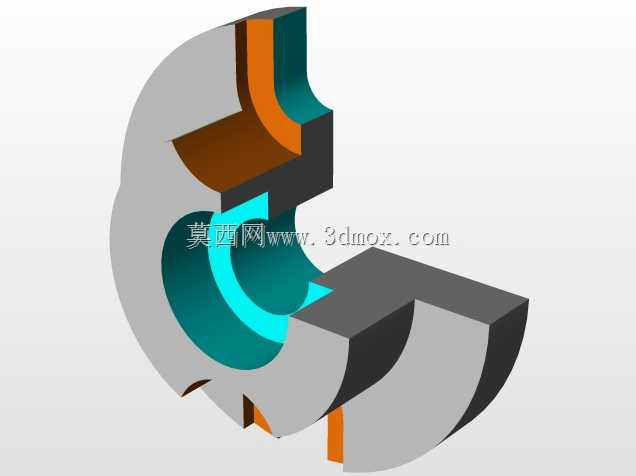

　　在流体输送管路系统的布设场景里，这类弯转结构的通道构件是改变介质流向、衔接不同走向管路的核心部件，日常在液压泵站油路排布、化工介质输送管线、车间压缩空气管路改造、小型供水支路转向等场景都能见到同类型结构的应用。不同于普通直角弯头的等径通腔设计，这个构件的内部流道做了渐变过渡处理，从剖视结构能看到，流道转弯处的内壁没有采用直角拼接的生硬结构，而是做了圆弧顺滑过渡，这种设计能大幅降低介质流经转向位置时的局部阻力，减少湍流产生的概率，避免长期输送带微小颗粒介质时在转弯位置形成淤积，也能降低高速流体对管壁的冲蚀磨损，延长构件的实际使用寿命。

　　从结构设计逻辑来看，这个构件的外部轮廓没有做多余的装饰性结构，整体采用块状基体包裹内部流道的形式，外壁厚度根据流道不同位置的承压需求做了差异化分配：流道外侧受介质离心冲击力更大的位置，外壁厚度做了加厚处理，而流道内侧压力相对较小的区域，壁厚适当减薄，在保证整体结构强度满足额定承压要求的前提下，尽可能控制构件的整体重量，减少材料的无谓消耗。构件两端的连接端面做了平整加工处理，能够适配平面对接式的法兰连接或者承插式焊接安装，端面的加工平面度有严格要求，避免安装后出现介质渗漏的问题。

　　在实际安装适配层面，这类构件的安装边界需要结合布设空间提前核算：转弯处的外侧圆弧半径决定了构件在管路转向方向上的最小安装空间，安装时需要预留足够的操作空间用于端面紧固件的锁紧或者焊接作业，不能紧贴墙面或者其他设备壳体布设，否则后期维护拆卸时没有操作余量。构件的基体材质可以根据输送介质的特性选择，输送常规水、压缩空气等无腐蚀性介质时可以采用普通铸铁或者碳钢材质，输送弱腐蚀性化工介质时可以更换为不锈钢或者工程塑料材质，不同材质的构件外部轮廓尺寸保持一致，仅根据材料强度特性微调壁厚参数，保证安装接口的通用性。

　　从结构细节来看，剖视展示的内部流道表面粗糙度要求较高，尤其是圆弧过渡段的内壁，需要做打磨或者抛光处理，减少介质流动时的沿程阻力，也能避免介质中的杂质附着在粗糙的内壁上形成结垢。构件的外部边角都做了倒角处理，没有尖锐的棱角，一方面避免安装搬运过程中划伤操作人员，另一方面也能减少应力集中，避免构件在承压状态下从边角位置产生裂纹。在管路系统的压力测试环节，这类弯转构件是重点检测部位，因为转向位置承受的介质压力波动比直管段更明显，设计时已经通过壁厚优化和圆弧过渡降低了应力集中风险，安装时还需要在构件附近设置对应的管夹支撑，避免管路运行时的振动传递到构件连接位置，长期振动导致连接面松动渗漏。

　　在三维建模过程中，这类构件的建模重点在于内部流道的顺滑构建，需要先绘制流道的中心轨迹线，再沿着轨迹线扫描生成流道实体，之后通过布尔运算从基体中切除流道部分，转弯处的圆弧半径需要根据管路通径和介质流速计算确定，不能随意设置半径参数，否则会影响介质的输送效率。外部基体的建模需要结合壁厚要求做偏移处理，不同位置的壁厚偏移量根据承压仿真结果调整，建模完成后还需要做干涉检查，确认构件和相邻的管路、阀件、支撑结构之间没有安装干涉，保证实际装配时能够顺利就位。
