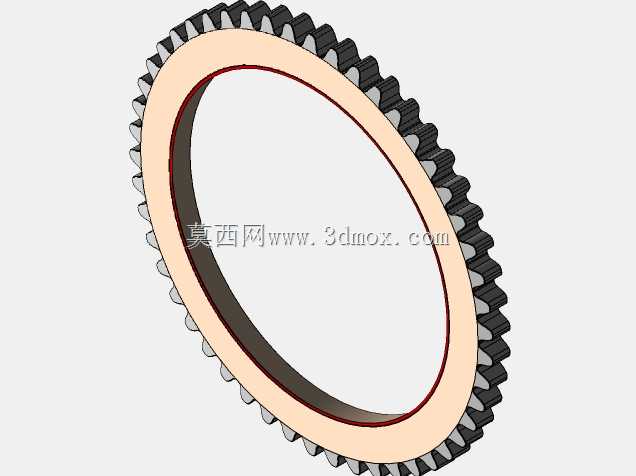

库隆登特埃五十吨级内啮合齿圈结构

　　在重载起重、重型工程机械的回转传动链路里，这类大直径内齿圈始终是核心承载构件，五十吨级载荷工况下的传动可靠性，直接决定整套设备的作业安全与服役寿命。不同于常规外啮合齿轮的受力形式，内齿圈的轮齿分布在环形构件的内侧，啮合过程中接触应力的分布更均匀，相同模数、齿宽条件下能承受更大的径向载荷，同时啮合的重合度更高，传动过程的冲击与振动更小，非常适合低速大扭矩的重载传动场景。从结构设计逻辑来看，这类齿圈的基体采用环形薄壁结构设计，在保证整体刚性的前提下尽可能控制构件自重，避免额外增加回转支撑系统的负载。齿部采用渐开线齿形设计，齿向根据载荷特性做了对应修形，抵消重载啮合时的轮齿弹性变形带来的偏载问题，减少齿面局部应力集中，

　　延长齿面接触疲劳寿命。齿圈的端面设计有均匀分布的安装定位止口，安装时可以和相邻的回转支撑座、轮毂构件实现精准同轴定位，避免装配偏心带来的传动异响、齿面异常磨损问题。齿圈的内外径尺寸匹配五十吨级设备的回转支撑安装边界，径向尺寸预留了足够的安装紧固件排布空间，轴向厚度经过刚度校核，在最大倾覆力矩作用下的形变量控制在传动允许的公差范围内，不会出现轮齿啮合错位导致的卡滞、断齿故障。实际应用场景中，这类齿圈多用于汽车起重机的回转机构、大型工程设备的回转工作台、重型卷扬机构的行星传动内齿圈环节，作业过程中齿圈同时承受径向载荷、轴向载荷与倾覆力矩的复合作用，因此在设计阶段对材料的热处理工艺做了匹配，齿面采用中频淬火处理保证足够的硬度与耐磨性，

　　齿芯保持足够的韧性，能够承受冲击载荷作用下的应力波动，避免齿根断裂失效。建模过程中，齿形的生成严格遵循渐开线生成原理，齿根过渡曲线采用圆角平滑过渡，减少齿根处的应力集中系数，齿圈的环形基体上预留了密封件安装槽位，装配时可以配合密封圈阻挡外界粉尘、泥水进入啮合区域，同时防止内部润滑脂泄漏，保证啮合齿面长期处于良好润滑状态。不同于小型精密传动齿轮的公差要求，这类重载大直径齿圈的公差设计更侧重装配适配性与载荷分布均匀性，齿距累积公差、齿向公差根据实际工况做了合理匹配，既不会因为公差过松导致传动冲击过大，也不会因为公差过严提升不必要的加工制造成本。在装配环节，这类齿圈通常采用螺栓紧固的方式和基座连接，

　　安装时需要严格控制齿圈的径向圆跳动与端面圆跳动，保证和配对小齿轮的啮合侧隙处于设计要求范围内，侧隙过大会导致正反转切换时的冲击过大，侧隙过小则会在热胀冷缩时出现轮齿卡滞问题。日常运维过程中，这类齿圈的齿面需要定期加注润滑脂，检查齿面磨损情况与紧固螺栓的预紧力，避免螺栓松动导致齿圈移位引发的传动故障。从结构优化的角度来看，这类齿圈的减重槽设计在非承载的环形区域，在不降低整体结构刚度的前提下减少了材料用量，降低了构件的转动惯量，让回转机构的启停动作更平稳，减少制动过程的冲击载荷。
