带键槽直齿圆柱传动齿轮结构设计

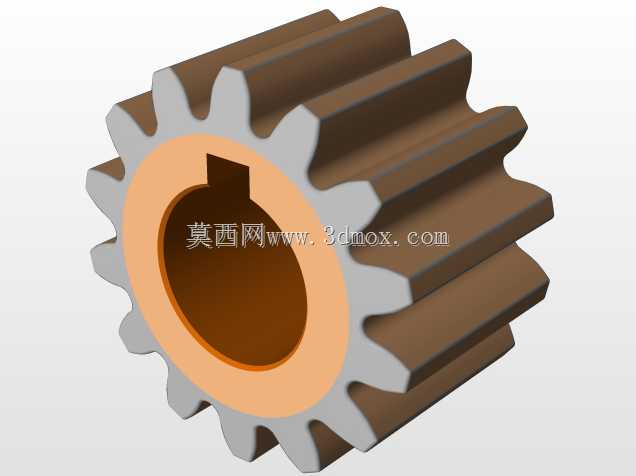

　　这款带键槽的直齿圆柱齿轮，是机械传动系统里最基础也最核心的动力传递构件，日常在小型输送设备、轻工机械进给机构、农用机具传动箱、小型减速机输入输出端都能见到同结构的零件，它的核心作用是把主动轴的旋转扭矩通过轮齿啮合平稳传递给从动轴，实现固定传动比的转速与扭矩转换，相比斜齿轮它没有轴向力，安装时不需要额外配置承受轴向载荷的轴承，结构更简单，装配维护的门槛更低，很适合中低速、载荷平稳的传动工况。从结构设计逻辑来看，这款齿轮采用了等模数等齿厚的直齿设计，轮齿沿轴向完全贯通，齿廓采用标准渐开线齿形，加工时可以用滚齿、插齿工艺一次成型，不需要额外的齿向修形工序，量产的加工成本更低，也方便后期维修替换。中心的内孔是和传动轴配合的安装基准，

　　孔壁开出的标准平键槽是扭矩传递的关键结构，装配时和平键配合，既能避免齿轮和轴之间出现周向打滑，也能传递足够的工作扭矩，相比过盈配合的连接方式，键连接的装拆更方便，不需要额外的加热或者压装设备，现场维护时用普通拉马就能完成拆卸更换。从安装边界来看，齿轮的轮毂部分做了合理的厚度设计，既保证键槽位置有足够的强度承受载荷冲击，也不会因为轮毂过宽增加不必要的轴向尺寸占用，齿顶圆、分度圆和内孔的同轴度公差是设计时的核心管控项，直接决定了传动时的啮合精度，要是同轴度超差，运转时会出现轮齿偏载、局部磨损过快、传动噪音变大的问题，严重时甚至会出现断齿故障。轮齿的齿宽是根据传递的额定扭矩计算确定的，齿宽过小会导致单齿承受的接触应力过大，

　　容易出现齿面点蚀，齿宽过大则会增加加工难度，还容易因为轴的挠曲变形出现轮齿端部接触的问题。实际选型应用时，要先确认配对齿轮的模数、齿数、压力角参数完全匹配，不然无法正常啮合，安装时要保证两轴的平行度在公差范围内，齿侧间隙要调整到合理区间，间隙过大会导致传动换向时出现冲击，间隙过小则会出现卡滞、运转发热的问题。这类直齿轮的失效形式主要集中在齿面磨损、齿面点蚀、轮齿折断这几类，日常维护时要注意啮合位置的润滑，采用脂润滑或者油润滑都可以，根据运转速度选择对应的润滑方式，定期检查轮齿的磨损情况，当齿厚磨损量超过允许阈值时要及时更换，避免出现打齿故障损坏整个传动链。和带轮毂的分体式齿轮不同，这款齿轮的轮体和轮毂是一体化结构，整体刚性更好，

　　能承受一定的短时过载冲击，适合载荷有小幅波动的工况，内孔和轴的配合一般采用过渡配合，既能保证装配后的定位精度，也不会因为配合过紧导致装拆困难。设计建模时，先通过参数计算确定分度圆、齿顶圆、齿根圆的基础尺寸，再通过渐开线方程生成单个齿廓，阵列后得到完整的轮齿结构，之后切除中心安装孔和键槽，最后对齿根、键槽的应力集中位置做合理的圆角过渡，避免应力集中导致的零件断裂，建模过程中要注意所有尺寸的公差配合要求，尤其是键槽的宽度、深度尺寸要符合对应的连接标准，保证和标准平键的适配性。
