这类轮式手轮是工业设备手动操作端最常见的执行部件之一,日常在管道阀门调节、机床进给微调、工装夹具锁紧、输送线张紧度调整等场景都能见到它的身影,操作人员通过握持轮缘施加扭矩,就能把手动旋转的力矩传递到设备的调节轴端,完成位移、开度、锁紧力的精准控制,相比直柄式手轮,轮盘式结构能提供更大的力臂,同等施力下输出扭矩更高,适合需要较大调节力矩但又不需要借助额外工具的操作场景。

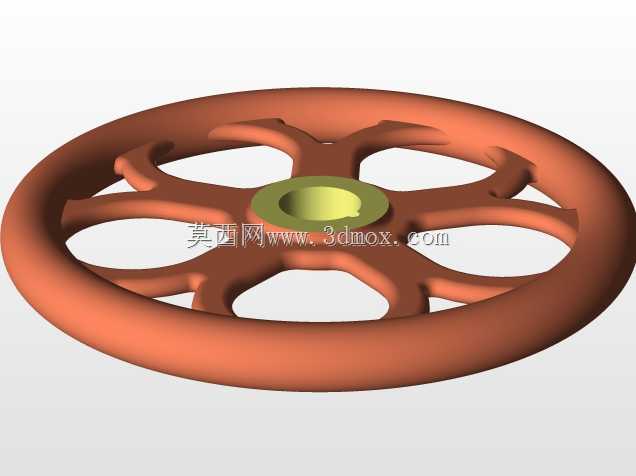

从结构设计来看,这款手轮采用六根对称分布的辐条连接外缘轮圈与中心轴套,辐条采用流畅的弧形过渡设计,没有尖锐的棱角,一方面是在铸造或者注塑成型时能减少应力集中点,避免长期受力出现辐条断裂的问题,另一方面弧形结构在握持施力时不会硌手,操作人员即使需要快速转动手轮,手掌蹭过辐条也不会被划伤。中心轴套是整个手轮的受力核心,轴套内孔预留了键槽安装位,装配时可以通过平键和设备的调节轴实现周向固定,避免手轮和转轴之间出现打滑空转的问题,轴套端面还可以加装紧定螺钉,实现轴向的锁紧固定,防止设备运行过程中手轮从轴端脱落。
轮缘部分采用圆弧收边的截面设计,整个握持面的厚度经过优化,成年人手掌握持时能完全贴合轮缘侧面,转动时不需要刻意攥紧就能施加足够的摩擦力,即使手上沾有少量切削液或者灰尘,也不容易出现打滑的情况。六根辐条的分布角度完全均等,每根辐条的截面从中心轴套处向外缘轮圈逐渐收窄,这种变截面设计既保证了中心受力位置的结构强度,又能适当降低整个手轮的整体重量,长期操作时不会让操作人员产生明显的疲劳感。
在安装边界上,这类手轮的中心轴套长度和安装轴的配合深度需要匹配,轴套端面不能超出设备安装面板的预留间隙,否则会出现手轮转动时蹭到面板的问题;轮缘的外径尺寸决定了操作时的力臂长度,选型时需要根据所需的调节扭矩匹配对应直径的手轮,扭矩需求越大,对应的轮缘外径就要做的越大,同时要预留足够的转动空间,手轮外缘和周边设备构件之间至少要保留30mm以上的操作间隙,保证操作人员的手指能顺利伸入辐条间隙完成转动操作,不会被周边结构夹伤。
设计这类手轮时,首先要根据使用场景确定额定输出扭矩,再反推轮缘直径、辐条厚度、轴套壁厚这些核心参数,比如用于高压管道阀门的手轮,需要承受更大的操作扭矩,辐条和轮缘的厚度就要适当增加,材质可以选用铸铁或者铸钢提升结构强度;如果是用于轻型实验设备、小型工装的调节手轮,就可以选用工程塑料材质,降低整体重量同时具备不错的绝缘性能。辐条和轮缘、轴套的连接位置全部采用圆角过渡,避免应力集中导致的结构失效,中心轴套的内孔公差要和安装轴的公差匹配,既不能过松导致晃动量过大影响调节精度,也不能过紧导致装配困难。
实际使用过程中,这类手轮不需要额外的维护,只需要定期检查轴套位置的紧定螺钉是否松动,辐条和轮缘有没有出现裂纹或者变形即可,相比带折叠手柄的手轮,这种一体式六辐条结构没有活动部件,不存在手柄转轴磨损松动的问题,长期使用的可靠性更高,在有粉尘、切削液飞溅的车间环境下也能稳定工作,不会因为杂物进入活动缝隙导致操作卡滞。轮盘表面的防滑设计没有采用额外的滚花或者凸点,依靠轮缘本身的圆弧截面和材质摩擦力就能满足防滑需求,清洁起来更加方便,沾附的油污和灰尘只需要用抹布擦拭就能清理干净,不会在缝隙里积存杂物。
