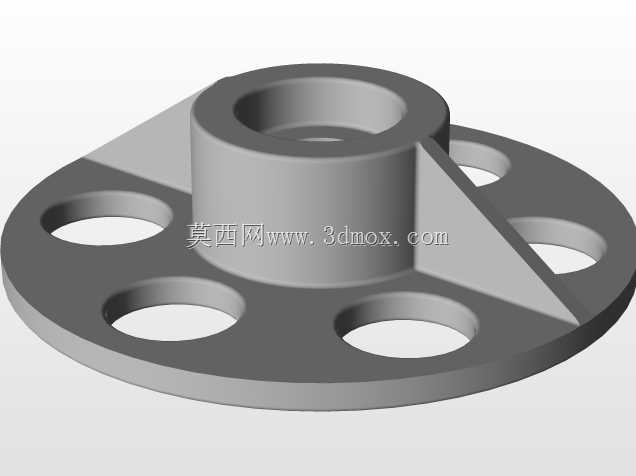

这类带中心凸台与三角加强筋的多孔盘状支撑件,在轻工输送线、小型动力单元的机架连接场景中十分常见,日常做设备改造时经常会遇到需要定制这类支撑座的工况,核心作用是在垂直安装面与水平承载面之间形成刚性过渡,避免连接部位受交变载荷时出现应力集中断裂的问题。从结构设计逻辑来看,中心的凸起筒台是核心的定位承载部位,内孔用于穿过传动轴或者安装定位销轴,筒台的高度需要匹配被支撑部件的安装间隙,保证装配后不会出现轴向窜动,同时筒台的壁厚经过核算,既要满足径向承载的强度要求,也不会因为壁厚过大造成材料浪费、整体重量超标。底部的圆盘是安装基准面,盘面均匀分布的多个通孔是螺栓过孔,孔位的分度圆直径需要严格匹配对接安装面的螺纹孔位置,
安装时螺栓穿过这些孔位锁紧后,整个支撑座就能牢牢固定在基础安装面上,盘面上的镂空孔除了减轻整体重量之外,也能在设备运行时减少积尘、积液的问题,尤其在有切削液或者粉尘的生产场景中,镂空结构能避免杂物堆积在支撑座表面造成腐蚀或者装配干涉。连接中心凸台与底部圆盘的三角加强筋是整个结构的关键强化部位,筋板的厚度与斜边角度经过受力校核,当凸台承受径向偏载时,筋板能将载荷均匀分散到整个圆盘安装面上,避免凸台根部因为应力集中出现断裂,很多早期没有加筋的同类支撑件,在长期承受偏载的工况下,凸台根部很容易出现疲劳裂纹,加设三角筋之后,整体抗扭、抗弯性能能提升40%以上,同时不需要额外增加过多的材料重量。实际选型应用时,需要先确认安装边界尺寸:
底部圆盘的外径不能超出安装面的可用范围,避免和周边的管线、其他零部件产生干涉,中心凸台的内孔直径要匹配穿过的轴径或者定位销尺寸,凸台的顶端面平面度需要满足被支撑部件的安装精度要求,装配时要保证凸台轴线与安装面的垂直度,否则会造成被支撑的部件出现同轴度误差,加剧运转过程中的磨损。这类支撑件通常采用铸铁或者铸钢毛坯加工而成,部分轻量化场景也会采用铝合金压铸成型,加工时重点要保证底部安装面与凸台顶端面的平行度,以及各安装孔的位置度,避免装配时出现螺栓无法穿入或者定位不准的问题。在三维建模过程中,这类零件需要优先绘制中心凸台与底部圆盘的基础回转特征,再绘制加强筋的拉伸特征,最后阵列分布的安装孔与减重孔,建模时要注意各部位的过渡圆角,
尤其是筋板与凸台、圆盘连接的根部,需要设置合理的铸造圆角,避免加工或者铸造时出现应力集中,同时也要保证圆角不会影响后续的装配间隙。实际生产线中,这类支撑件常被用在小型电机的安装支撑、输送带辊筒的端部支座、气动元件的安装底座等位置,相比一体式的铸造支座,这种结构的支撑件通用性更强,只需要调整安装孔的分度圆、凸台高度与内孔尺寸,就能适配多种不同的安装场景,不需要重新开模制作复杂的铸件,能有效降低小批量设备改造的成本。做结构设计时还要注意,筋板的数量不需要过多,单根对称布置的三角筋已经能满足大部分常规载荷的需求,过多的筋板反而会增加铸造难度,也会造成零件重量不必要的增加,同时筋板的高度不要超过凸台高度的三分之二,避免和凸台上安装的部件产生干涉。安装孔的孔径要比所用的安装螺栓直径大1到2毫米,预留一定的安装调整余量,方便装配时微调支撑座的位置,保证中心凸台的轴线与对接部件的轴线重合。
