车辆制动操纵弯臂杠杆结构设计

　　该弯臂杠杆类零件属于操纵传动系统中的核心受力构件，主要应用在乘用车辆、轻型工程车辆的制动操纵回路中，承担踏板力传递、行程转换的核心功能，是连接操纵输入端与制动执行端的中间传动部件。从实际装车场景来看，这类弯臂构件通常布置在驾驶舱下方的制动踏板总成区域，一端通过铰接衬套与踏板转轴支架相连，另一端通过球头销或者铰接销轴与制动主缸的推杆端对接，部分同结构构件也会用在离合器操纵、驻车制动操纵的传动链路中，适配需要改变力传递方向、放大操纵力矩的安装场景。

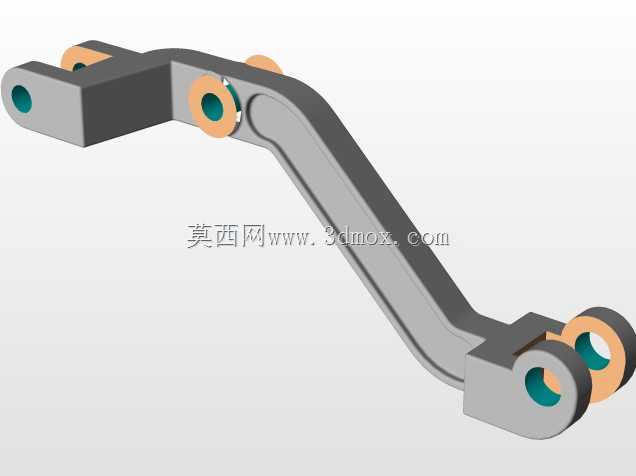

　　从结构功能特性来看，该零件采用一体化弯臂构型，整体为变截面折弯形态，两端共设置三处铰接安装位，其中一端为单耳铰接孔结构，用于固定在车身侧的固定支架上作为摆动支点，另外两处铰接位分别布置在弯臂的拐点侧与另一端的双耳结构处，分别对接操纵输入推杆与执行端输出推杆，铰接孔内均预留了衬套压装空间，图中橙色区域即为衬套安装位，压装铜基或者复合材料衬套后可降低铰接转动时的磨损量，避免臂体本体的铰接孔出现旷量，延长构件的维护周期。臂体的折弯角度经过力学匹配，在驾驶员施加常规踏板力的工况下，可通过力臂长度的差值实现1.2-1.8倍的力矩放大效果，降低驾驶员的操纵力度，同时匹配制动主缸的行程需求，将踏板端的长行程转换为主缸推杆端的短行程高压输出，满足制动系统的压力建立需求。

　　从设计思路层面分析，该零件的构型完全围绕安装边界与受力路径展开，首先根据整车操纵机构的布置空间确定三个铰接点的相对坐标，确保摆动过程中臂体不会与周边的内饰板、线束、其他操纵杆件发生运动干涉，随后根据受力路径规划臂体的走向，让臂体的中性层尽可能贴合力的传递路线，减少工作过程中的附加弯矩，降低臂体承受的复合应力。臂体的截面采用渐变设计，在靠近固定铰接支点的区域截面厚度更大，承受弯矩最高的拐点区域做了圆弧过渡处理，避免应力集中导致的疲劳断裂，两端的铰接孔端面均做了贴合面加工，确保衬套压装后端面与支架端面的平行度符合装配要求，减少铰接转动时的卡滞风险。双耳铰接端的两个耳片间距经过尺寸匹配，可直接卡入标准制动主缸推杆的叉形接头内，无需额外加装调整垫片即可满足装配间隙要求，降低现场装配的调整工作量。

　　从安装边界与尺寸适配角度来看，该零件的整体摆动范围控制在35度转角区间内，所有铰接点的中心距公差控制在±0.1mm范围内，确保传动比的一致性，避免不同批次零件出现操纵手感差异。铰接孔的内径尺寸适配行业通用的直径8mm、直径10mm标准铰接销轴，衬套压装后的内孔公差满足H7精度要求，与销轴的配合间隙控制在0.02-0.05mm之间，既保证转动灵活性，又不会出现过大的旷量导致操纵虚位。臂体的表面采用喷塑处理，可抵御驾驶舱下方的潮湿、盐雾环境侵蚀，避免长期使用出现锈蚀卡滞。在实际建模过程中，该零件的建模逻辑优先以三个铰接点的坐标为基准，先绘制臂体的中心轨迹线，再通过变截面扫描生成臂体本体，随后切割出铰接孔、衬套安装位，最后添加拐点处的加强圆角、端面加工特征，所有特征的参数均可根据不同车型的布置需求快速调整，比如调整臂体长度、折弯角度、铰接孔位置即可适配不同车型的操纵机构布局，具备较强的参数化改型能力。在受力校核层面，该结构在承受1500N峰值输入力的工况下，最大应力出现在拐点过渡区域，应力值远低于常用压铸铝合金或者高强度冲压钢板的屈服强度，满足整车10万次操纵循环的疲劳寿命要求，不会出现永久变形或者断裂失效的问题。
