剖分式对开轴支座连接紧固结构

　　这类剖分式对开轴支座，常应用在输送线辊筒支撑、中小型传动设备转轴定位、轻工机械传动轴架设场景中，区别于整体式轴承座，它的核心优势是无需沿轴端轴向穿装，可在轴段任意位置完成固定安装，尤其适合长轴中间支撑点的加装、老旧设备支撑位改造，能大幅减少轴系拆装的工作量，避免拆卸轴上已装配的齿轮、链轮、联轴器等零件带来的装配误差与工时损耗。

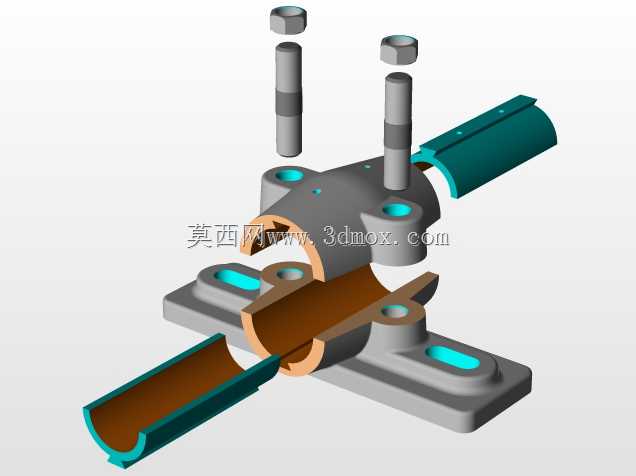

　　从结构功能来看，该支座分为上下两个对开的轴瓦夹持部分，底座带有两个长圆形安装孔，可适配安装基面的孔位偏差，安装时无需严格保证孔距的零误差，能在一定范围内调整支座的轴向与横向位置，降低安装基面的加工精度要求。上下夹持体通过两根对称布置的螺栓副完成锁紧，螺栓配套六角螺母，拧紧时可通过控制扭矩调整对轴的夹持力，轴瓦内侧的衬层可根据实际工况更换铜质、尼龙或者复合材料衬套，适配不同转速、载荷的转轴支撑需求，既可以作为滑动轴承的支撑座使用，也可以加装外球面轴承实现滚动支撑，适配场景覆盖低速重载到中速轻载的不同传动工况。

　　设计过程中首先要确定适配的轴径范围，上下对开面的分型面要穿过轴孔中心，保证合模后轴孔的圆度公差，避免夹持时出现轴孔错位导致的轴抱死、偏磨问题。底座的安装面需要做平面度处理，保证安装后支座不会出现倾斜，长圆孔的长度方向通常沿轴的垂直方向布置，方便调整两支座的同轴度，避免轴安装后出现附加弯曲应力。螺栓孔的位置要避开轴孔的受力区域，螺栓的规格选型要匹配额定载荷下的锁紧力需求，防止运行过程中螺母松动导致支座开合、轴脱落。两侧伸出的半环形端盖结构，可用于加装密封毡圈或者油封，防止粉尘、切削液进入支撑摩擦面，延长衬套或者轴承的使用寿命，同时也能留存润滑脂，减少维护时的注脂频率。

　　从安装边界来看，这类支座的整体高度要匹配轴的中心高要求，底座的宽度要保证安装后螺栓有足够的扳手操作空间，两根锁紧螺栓的间距要大于轴孔直径，避免拧紧螺母时工具与轴体发生干涉。轴孔的长度要根据支撑载荷计算，保证轴与衬套的接触面积足够，比压控制在材料允许的范围内，防止衬套过快磨损。上下对开面之间可预留0.5到1毫米的调整间隙，当衬套磨损后，可通过进一步拧紧螺栓补偿磨损量，延长整体结构的使用寿命，无需频繁更换衬套。实际应用中，这类支座常成对使用，安装时需要先将下座固定在安装基面，放入轴之后扣合上盖，逐步对称拧紧两个螺栓，同时转动轴检查是否有卡滞，调整到轴转动灵活无偏摆后再锁紧螺母，最后打定位销防止支座运行中移位。在有振动的工况下，还需要在螺母位置加装防松垫圈或者双螺母结构，避免长期振动导致螺栓预紧力丧失。
