DT控制中心偏心回转套式连接构件

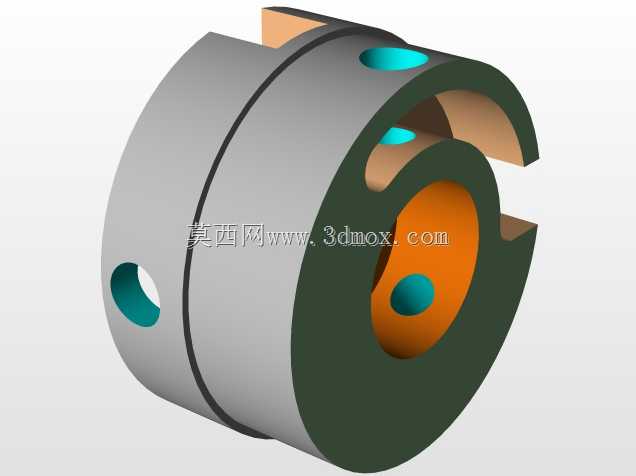

　　该构件主要应用于工业控制传动链路的扭矩传递与回转限位场景，常见于自动化生产线的工位切换控制单元、小型设备的间歇传动机构中，承担动力输入端与执行端之间的扭矩缓冲、偏心距补偿以及周向定位功能，可在有限安装空间内实现非同轴回转部件的动力衔接，避免刚性连接带来的装配应力累积，降低传动过程中的振动传导。从结构设计来看，构件采用阶梯式筒状主体结构，外圆设置多组径向定位孔，可通过紧定螺钉实现与外部轴套的周向锁止，防止传动过程中出现相对滑移；内部偏心型腔采用渐变圆弧过渡设计，可与配套的偏心轴段形成滑动配合，在回转过程中通过偏心距的变化实现预设的行程控制，型腔内壁预留的储油槽可存储润滑脂，减少长期回转过程中的配合面磨损，延长构件的维护周期。

　　构件外侧的开口式卡槽结构，可与外部拨叉组件配合，实现轴向位置的微调与锁止，适配不同安装深度的装配需求，卡槽边缘做了圆角钝化处理，避免装配过程中划伤配合零件的表面镀层。设计阶段优先考虑了装配兼容性，外圆的同轴度公差控制在0.02mm范围内，径向定位孔的位置度公差满足通用工装的装夹要求，无需定制专用夹具即可完成常规的铣削、钻孔加工，降低了单件生产的加工成本。安装边界方面，构件的轴向总长度适配常规40mm规格的安装座空间，最大外圆直径可兼容内径60mm的标准轴套安装位，内部偏心型腔的最小回转半径满足直径12mm偏心轴的装配需求，径向定位孔采用通用M4螺纹规格，可与市面上常规的内六角紧定螺钉直接适配，无需定制特殊紧固件。在实际工况使用中，

　　该构件可承受的额定传递扭矩为12N·m，适配的最高回转转速为300r/min，可在-10℃到60℃的常规工业环境温度下稳定工作，配合面的表面粗糙度达到Ra1.6，可满足无油润滑条件下的短时间空载试运行需求，长时间带载运行时建议定期补充锂基润滑脂，减少配合面的干摩擦损耗。构件的分体式卡槽设计允许在不拆卸两端传动轴的情况下完成构件的更换与维护，只需松开径向紧定螺钉，将构件沿卡槽开口方向脱出即可，大幅降低了设备运维的拆装难度，减少生产线的停机维护时间。内部偏心型腔的偏心距经过精准计算，可在回转360度的范围内实现15mm的线性行程输出，适配多数小型工位切换机构的行程需求，无需额外增加行程放大机构即可满足常规的控制动作要求。外圆表面的环形凹槽可配套安装O型密封圈，实现安装位的轻度防尘密封，避免车间环境中的金属碎屑、粉尘进入配合间隙，造成配合面的异常磨损。
