剖分式滑动轴承支座装配结构

　　在各类重载、中低速传动设备的轴系布局中，剖分式滑动轴承支座是承担径向载荷、为旋转轴提供稳定回转支撑的核心基础部件，常见于冶金产线输送辊道、矿山破碎设备主轴支撑、大型水泵传动轴定位、轻工机械传动组等场景，相比整体式轴承座，这类剖分结构无需沿轴端轴向拆装，在长轴、重型轴的后期维护更换轴瓦时，仅需拆卸上半部分轴承盖即可完成作业，大幅降低设备检修的拆装工作量，减少产线停机维护的时间成本。

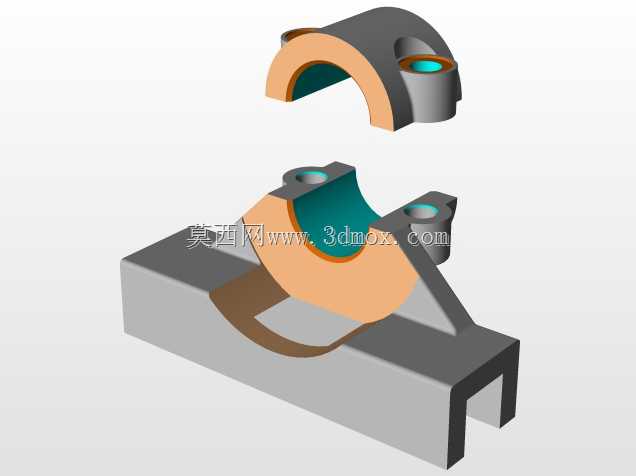

　　从结构设计逻辑来看，这套部件采用上下对开的剖分布局，下半部分为一体式铸造成型的轴承座底座，底座底部设置有开口式安装卡槽，可直接卡接在设备安装梁的对应导轨面上，配合侧面的紧固螺栓完成位置锁定，这种卡槽式安装边界既可以保证轴承座沿轴向的位置调整余量，也能抵消轴系运转过程中产生的径向窜动载荷，避免支座受载后出现移位。上半部分为半圆弧形轴承盖，盖体两侧设置有带同轴安装孔的凸台耳座，与底座两侧的凸台孔位完全对应，装配时通过高强度螺栓贯穿上下耳座，将轴承盖与底座锁紧，把放置在两者半圆型腔体内的轴瓦牢牢抱紧，轴瓦内表面与旋转轴的轴颈直接接触，承担轴系传递的径向载荷，同时通过油孔注入润滑脂形成油膜，降低轴颈转动过程中的摩擦损耗。

　　在功能特性层面，这套结构的轴瓦采用上下对开的分体式轴瓦设计，轴瓦与轴承座、轴承盖的半圆腔采用过渡配合，保证轴瓦受载时不会出现周向转动，轴承盖顶部预留有注油通道，可直通轴瓦内表面的油槽，润滑介质可顺着油槽均匀分布在整个轴颈接触面上，避免局部干磨导致的轴瓦烧蚀。两侧耳座的螺栓孔设计有沉台结构，螺栓锁紧后螺母可完全沉入沉台内，既避免运转过程中外部构件与螺母发生刮碰，也能保证螺栓的预紧力均匀分布在耳座接触面上，防止长期受载后耳座出现应力开裂。底座的支撑筋板采用斜向过渡布局，从底座安装面一直延伸到半圆腔体的外侧，将轴瓦传递的径向载荷顺着筋板分散到整个安装底面，避免腔体与底座衔接处出现应力集中，提升整体结构的抗载荷能力。

　　从安装边界与尺寸适配角度来看，这类轴承支座的核心安装尺寸包含半圆腔体的内径尺寸，直接适配对应直径的轴颈与轴瓦，两侧耳座的螺栓孔中心距决定了轴承盖的锁紧行程，底座卡槽的宽度与深度需要与设备安装梁的截面尺寸完全匹配，保证安装后无多余晃动间隙。设计过程中需要重点保证上下两个半圆腔体的同轴度，若合模后腔体出现错边，会导致轴瓦安装后内孔失圆，轴颈转动时出现局部卡滞、摩擦不均的问题，因此在建模阶段需要将上下剖分面设置为装配基准面，通过配合约束保证两个半圆的圆心完全重合，同时对耳座的螺栓孔采用同轴度约束，避免螺栓穿装时出现别劲的情况。在实际选型应用中，需要根据轴系的径向载荷大小、运转转速、轴颈尺寸匹配对应规格的支座，载荷较大的工况下可适当增加耳座螺栓的规格、加厚底座筋板的壁厚，转速较高的工况则需要在轴瓦内表面设计更宽的油槽，保证润滑介质的充分供给。这类剖分式结构相比滚动轴承组件，在重载、冲击载荷较强的工况下具备更好的抗振性能，承载能力更强，适合应用在运转平稳性要求高、载荷波动大的传动场景中，建模时需要重点关注各配合面的公差预留，尤其是轴瓦与腔体的配合面、剖分面的平面度，才能保证实际加工装配后部件的运转稳定性。
