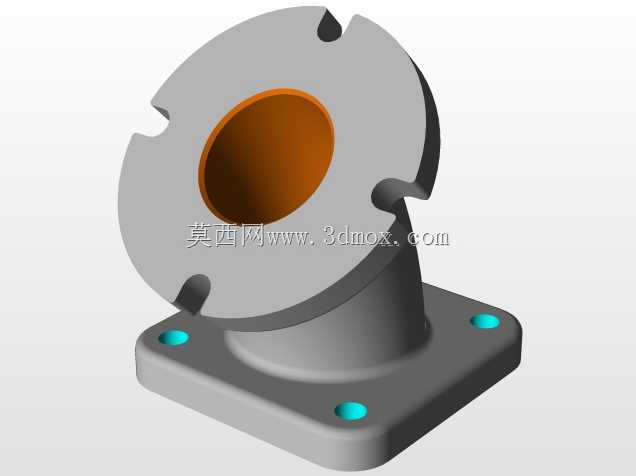

45度库德角法兰转接安装支座

　　这类45度弯角法兰转接件，在工业管路布设、气动液压系统走线、小型设备腔体进出口连接场景中十分常见，主要用来实现两个垂直安装面之间的45度方向管路转向，避免直角转接带来的流道突变、流体阻力陡增问题，同时自带一体化安装底座，不需要额外配置转接支架就能直接完成固定，大幅减少现场安装的零件数量与装配工序。从结构设计上看，上部带缺口的圆形法兰盘是对接端，盘面上的四个均匀分布的缺口是快装卡接位，适配常规的快装卡箍连接方式，不需要穿装多组螺栓就能完成对接端的快速锁紧，日常维护拆卸时也不用完全拧下所有紧固件，扳开卡箍即可分离管路，适合需要频繁拆装检修的管路节点。法兰中心的通孔是介质流通通道，内壁做了平滑过渡处理，

　　从上部法兰端面到下部弯转段没有明显的台阶棱角，能减少流体经过时的紊流产生，降低输送过程中的压力损失，对于气动系统来说还能减少气流啸叫，对于输送小颗粒介质的管路也能避免物料在转角处堆积堵塞。下部的方形安装底座是整个零件的承载固定端，底座四个角位置设置了带沉孔的安装孔，沉孔深度刚好能容纳内六角螺栓的头部，安装后螺栓头不会突出底座平面，保证底座和安装基面完全贴合，不会出现安装倾斜、密封不严的问题。底座和上部弯管段的衔接位置做了大圆角过渡，没有尖锐的应力集中棱角，在承受管路内压、设备运行振动载荷时，应力会沿着圆角平滑分散，不会在衔接位置出现应力开裂，提升长期使用的结构可靠性。设计这类零件的时候，首先要确认两端的安装边界：

　　上部对接法兰的外径要和配套的卡箍尺寸匹配，缺口的宽度、深度要和卡箍的卡爪尺寸对应，保证卡接后有足够的压紧力实现端面密封；下部安装底座的孔位中心距要和安装基面的预留螺孔完全对齐，不能出现孔位偏差导致无法安装的问题。弯角部分的流道中心线要严格保持45度夹角，角度偏差过大会导致对接管路出现别劲，长期运行会在管路连接处产生额外的附加应力，引发密封失效、管路变形等问题。壁厚设计上，流通通道的壁厚要根据额定工作压力核算，既要保证足够的承压强度，也要避免壁厚过大造成零件整体重量超标、材料浪费。安装底座的厚度要满足螺栓锁紧时的刚度要求，不能在螺栓拧紧时出现底座变形，导致法兰对接面倾斜。实际选型使用时，要注意安装基面的平面度，如果基面存在明显凹凸，

　　强行拧紧安装螺栓会导致底座变形，进而拉扯上部弯管段，使法兰对接面出现缝隙引发泄漏。如果用于有振动的设备管路，安装时可以在底座和基面之间加装薄橡胶减震垫，既能抵消部分振动传递，也能弥补基面微小的平面度误差。上部法兰对接时，要保证对接端面的密封圈完全落入密封槽内，卡箍锁紧时要对称施力，避免单边压紧导致密封圈偏位挤出。这类一体化弯角支座相比分体式的“弯头+法兰+安装支架”组合结构，整体刚性更好，装配累积误差更小，在空间紧凑的设备内部布设管路时，能有效节省安装空间，不需要预留额外的支架安装位置，也减少了多个连接点带来的泄漏风险。建模过程中要注意各个过渡圆角的处理，尤其是流道内壁的转角位置，不能出现建模残留的小台阶，否则实际加工出来的零件内壁会有凸起，影响介质流通；安装孔的沉孔同轴度要保证，避免螺栓穿装时出现卡滞；上部法兰的缺口位置要做倒角处理，去除锐边，防止安装卡箍时划伤操作人员，也避免锐边割伤对接的密封元件。
