德涅拉特里斯特反式法兰连接阀体结构

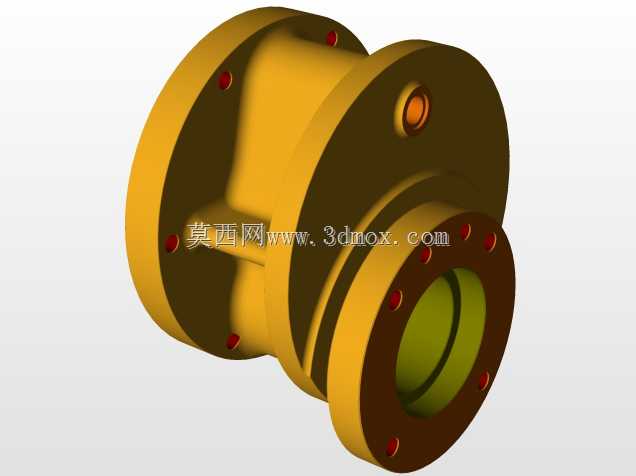

　　该结构件主要应用于中低压流体管路的转向连接场景，常见于液压泵站输出端、工业循环水支路、小型气动控制系统的管路节点，承担管路变向、介质导流、多支路对接的核心作用，区别于直通式管路接头，其双侧带法兰的结构可同时对接两个垂直走向的管路，同时侧部预留的工艺孔可用于安装压力检测元件、排气阀或者小型支路引流接头，无需额外在管路上开孔焊接，大幅降低现场管路改造的施工难度。从结构设计逻辑来看，主体采用阶梯式变径腔体设计，内部流道做了圆弧过渡处理，避免直角转折造成的介质流阻激增，同时减少介质内杂质在转折处的淤积风险，针对不同压力等级的使用场景，法兰端的螺栓孔做了均匀分布设计，单侧法兰共设置8个螺栓安装孔，

　　孔位公差按照GB/T 9119板式平焊法兰的公差等级执行，安装时可适配同压力等级的标准法兰垫片，无需单独定制密封件。安装边界方面，主体大端法兰外径为适配DN80管路的标准尺寸，小端法兰适配DN50管路，侧部工艺孔为G1/2标准管螺纹，整体轴向安装长度控制在160mm以内，径向最大轮廓尺寸不超过210mm，安装时需预留至少30mm的螺栓操作空间，方便使用扭矩扳手对角紧固螺栓，避免法兰面受力不均造成密封泄漏。结构细节上，法兰端面做了0.8μm的粗糙度处理，保证密封垫片受压时能完全贴合端面，腔体壁厚按照1.6MPa的公称压力计算取值，在侧部工艺孔与主体腔体的交接处做了加厚处理，避免应力集中造成的承压开裂，外部的加强筋结构沿流道转折处分布，

　　既可以提升整体结构刚性，减少管路振动带来的结构形变，也能在铸造过程中起到补缩通道的作用，降低铸件内部缩孔缺陷的产生概率。实际选型使用时，该结构件可适配铸铁、铸钢、不锈钢等多种材质，根据输送介质的腐蚀性、工作温度区间选择对应材质即可，建模过程中所有配合面均做了公差匹配设计，法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时可与标准管路法兰顺利对接，不会出现孔位错位无法穿入螺栓的问题。不同于市面上常见的焊接式直角弯头，这种双侧法兰连接的结构拆装更加便捷，后期管路维护时只需拆卸对应侧的法兰螺栓即可更换元件，无需切割管路，大幅降低后期运维成本，侧部预留的接口也为后续的管路功能扩展预留了空间，

　　无需对主体结构进行改动即可加装检测元件或者支路管路，适配多场景的管路改造需求。在结构强度校核层面，建模时已按照1.5倍公称压力做了静力学仿真验证，最大应力集中点出现在流道转折的内侧圆角处，应力值远低于所选材质的屈服强度，可满足长期承压使用的需求，法兰密封面的变形量在额定压力下小于0.05mm，可保证密封垫片不会因为法兰面变形出现间隙泄漏。
