机床用带定位孔滑动支撑基座结构

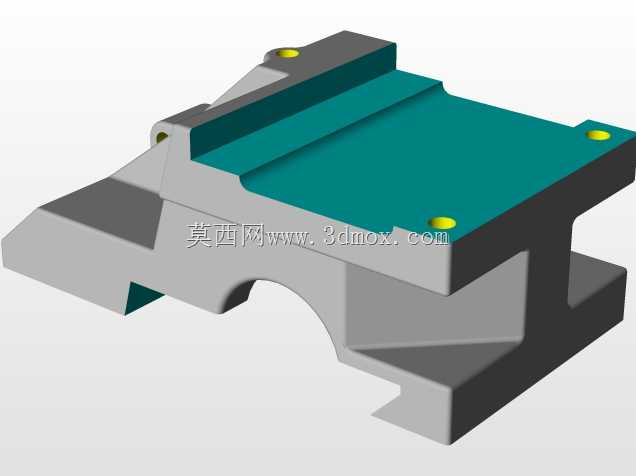

　　这类滑动支撑基座多用于中小型普通车床、铣床的进给机构配套，作为拖板与床身导轨之间的过渡承载构件，日常作业中需要承接上方刀架或者工件装夹平台传递的垂向载荷，同时配合床身导轨完成精准的直线往复进给动作，是机床进给系统里保障运动平顺性的核心基础零件。从结构设计逻辑来看，基座主体采用灰铸铁材质的一体化铸造成型思路，上部的平整安装面预留了四个带沉台的定位安装孔，孔位公差按照H7级精度设计，安装时可以通过内六角螺栓直接与上方的滑动平台锁紧，沉台结构能够避免螺栓头突出安装平面，保证上方构件安装时的平面贴合度，不会出现装配干涉。基座下部的导向结构完全匹配床身V型与平导轨的组合截面，导向面预留了0.2到0.3毫米的刮研余量，

　　实际装配前需要通过人工刮研保证导向面与床身导轨的接触斑点达到每25×25毫米范围内不少于12点，以此降低滑动过程中的爬行问题，提升低速进给时的运动稳定性。基座侧面设计的三角形加强筋结构，连接上部安装平台与下部导向基体，能够在承受偏载的时候减少基体的形变，尤其是在车削作业承受径向切削力的时候，加强筋可以将局部集中应力快速分散到整个基体，避免长期受力出现安装面翘曲、导向面磨损不均的问题。基座中部开设的弧形避让槽，是为了匹配床身中部的丝杠安装空间，避免基座滑动过程中与传动丝杠、丝杠螺母座产生运动干涉，槽体的边缘做了R3的圆角过渡，减少应力集中点，避免铸造或者长期受力后出现裂纹。从安装边界尺寸来看，这类基座的总宽度控制在180毫米左右，

　　总长度在260毫米区间，上部安装面的平面度公差要求控制在0.02毫米以内，导向面与上部安装面的平行度公差不超过0.03毫米每百米，安装孔的中心距公差严格控制在±0.02毫米，保证与上方平台装配时的定位精度。实际应用场景中，这类基座除了常规金属切削机床的进给系统使用，经过尺寸改型后也可以用于自动化输送线的滑动载台底座、木工机械的进给滑座，只需要调整导向面的截面形状、安装孔的孔位分布，就可以适配不同设备的安装需求。设计过程中需要重点考虑滑动面的耐磨性能，导向面在粗加工后会进行高频淬火处理，淬火硬度达到HRC45-50，淬火层深度控制在2-3毫米，之后再进行精加工与刮研作业，以此提升基座的使用寿命，减少日常维护的频次。

　　基座的下部还设计了集油槽结构，能够承接导轨润滑系统滴落的润滑油，避免润滑油随意滴漏污染作业场地，同时集油槽内的存油可以在滑动过程中持续对导向面进行润滑，降低滑动摩擦系数，减少运动阻力。在受力校核环节，这类基座需要满足最大1500牛的垂向载荷、800牛的水平切削载荷作用下，最大形变量不超过0.01毫米，保证加工过程中不会因为基座形变导致工件加工尺寸超差。针对不同的使用场景，如果是用于磨削类设备的滑座，还会在导向面粘贴聚四氟乙烯软带，进一步降低滑动摩擦系数，提升高速往复运动时的平顺性，减少低速爬行的概率。
