多通带法兰连接基座结构设计

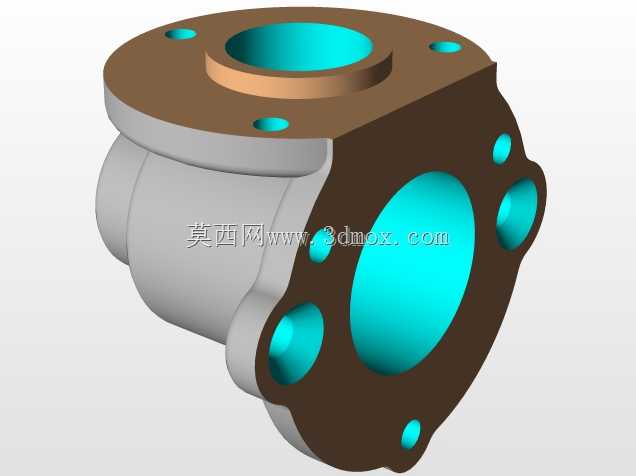

　　在流体输送管路系统、小型液压动力单元以及紧凑型气动控制回路的布局中，这类带多向接口的法兰基座是核心的连接承载构件，它并非单一的通路转接件，同时承担着管路定位、接口密封、载荷分散的多重作用，很多现场安装场景里，受限于设备舱内部的安装空间，无法通过多段弯头、管接头拼接出所需的通路走向，这类集成式基座就能将多个方向的管路接口整合在单一壳体上，大幅减少管路连接点的数量，从根源上降低泄漏风险点。从结构设计逻辑来看，主体采用异形腔体结构，顶部的圆形法兰面设置了四个均匀分布的安装孔，用于和上部的阀组、泵体或者执行元件端面做刚性连接，法兰面预留的凸台结构是密封件安装位，安装时可以嵌入O型密封圈或者平垫片，保证端面连接的静密封性能，

　　避免介质从连接面渗漏。侧部分布的不同口径接口，分别对应不同通径的管路连接需求，每个接口周边同样设置了螺栓安装孔，方便和外接管路的法兰端做锁紧固定，接口的内孔做了倒角过渡处理，一方面是安装管路时可以起到导向作用，避免密封件被锐边切损，另一方面也能减少介质在腔体内流转时的局部阻力，降低流道内的紊流产生概率。设计过程中首先要确定各个接口的轴线夹角与位置度公差，因为这类基座通常安装在设备的紧凑安装位，一旦接口角度出现偏差，外接管路安装时就会产生强制装配应力，长期运行过程中受管路振动、介质压力波动影响，很容易出现连接部位疲劳开裂或者密封失效的问题。腔体内部的流道做了圆弧过渡处理，没有直角突变结构，既可以减少介质流动的压力损失，

　　也能避免介质内的杂质在直角位置沉积，对于输送带有微小颗粒介质的工况，这种流道设计能大幅降低流道堵塞的概率。安装边界方面，顶部法兰的安装孔位需要匹配上部连接件的孔距公差，通常孔位公差控制在±0.1mm范围内，保证螺栓可以顺利穿入，不会出现别劲的情况；侧部各个接口的端面与顶部法兰面的垂直度公差需要严格控制，避免外接管路安装后出现倾斜，导致密封面压合不均匀。基座的主体壁厚根据额定工作压力做匹配设计，承压区域的壁厚均匀过渡，没有局部过薄的位置，同时在各个接口与主体腔体的连接位置做了加厚处理，分散螺栓锁紧时的局部应力，也能承受管路运行过程中产生的径向载荷。实际应用场景中，这类构件常见于小型工程机械的液压控制单元、车间集中供气的分气节点、

　　小型水处理设备的管路集成模块，相比采用多个标准接头拼接的管路结构，集成式基座的整体刚性更好，抗振动性能更强，在设备长期运行、存在持续振动的工况下，连接可靠性远高于拼接式结构。建模过程中需要重点校验各个安装孔的深度、螺纹规格（如果是螺纹连接接口）与实际选型的标准件匹配度，同时要核算腔体内部的通流面积，保证各个接口的通流能力满足系统流量要求，避免出现通流截面不足导致的系统压力损失过大问题。另外，基座的底部弧形结构是为了适配安装位置的弧形安装面，比如安装在圆柱形罐体侧壁、圆形管段外壁时，这个弧形面可以和安装基面完全贴合，增大接触面积，降低连接部位的接触应力，安装时不需要额外加工适配垫块，就能实现稳定固定。
