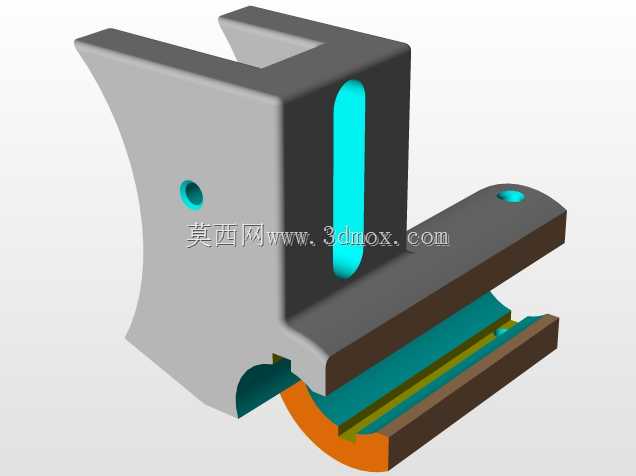

这款异形支撑定位支架,主要应用在自动化生产线的工位定位模块、小型专用工装的夹持支撑单元以及非标检测设备的工件承载部位,在实际产线运行中承担着工件侧向定位、滑动部件行程限位以及辅助支撑的复合作用,区别于标准型材拼接的简易支架,该结构采用一体化成型的设计思路,避免了多零件拼接带来的装配累计误差,在高频次往复动作的工位上能长期保持定位精度不偏移。从结构细节来看,支架主体的立板部分做了弧形避让设计,这一设计并非单纯的外观处理,而是为了避开相邻工位回转部件的运动包络,在设备整体布局紧凑的前提下,既保证自身的结构强度,又不会和周边运动构件产生干涉,立板上开设的圆形通孔为定位销安装孔,孔位公差按照H7级精度设计,
装配时可通过圆柱销实现和设备基座的精准定位,消除螺栓连接带来的间隙偏移。立板侧面的长条形通槽为滑动调节槽,槽宽按照配套的滑块尺寸做了公差匹配,槽的两侧面做了表面粗糙度处理,保证配套滑块在槽内滑动时无卡滞、无旷量,长槽的长度方向对应配套执行件的调节行程,可满足不同规格工件的定位位置调整需求,无需重新加工支架即可适配小范围的工艺调整。支架下部伸出的水平臂为承载臂,臂端开设的沉孔为锁紧件安装位,水平臂的下表面和基座安装面的平行度公差控制在0.02mm以内,保证承载工件时不会出现偏载倾斜,水平臂下方的分层卡槽结构为导向件安装位,可嵌入不同厚度的导向耐磨条,耐磨条磨损后可直接更换,无需整体替换支架,大幅降低后期维护成本。
支架下部的弧形缺口为配套回转件的让位槽,缺口的圆弧半径和配套铰接件的回转半径匹配,铰接件摆动时可完全容纳在缺口空间内,让整体结构的布局更加紧凑。在安装边界方面,该支架的基座安装面为平整加工面,安装时可通过螺栓直接固定在设备的型材基座或者工装底板上,整体安装占用的横向空间不超过120mm,纵向空间不超过90mm,适合在空间局促的小型工装上使用,立板的厚度经过受力校核,在承受50kg的侧向载荷时形变量不超过0.01mm,完全满足常规工业工位的承载需求。设计过程中优先考虑了加工工艺性,除了各个配合面需要精铣加工外,其余非配合面均采用常规铣削即可达到使用要求,没有特殊的加工工艺难点,普通的三轴加工中心即可完成全部加工工序,
适合小批量定制加工。在实际使用场景中,这类支架常搭配快速夹钳、定位销、导向滑块等配件使用,组成完整的工件定位工装,在电子零部件组装、小型五金件加工检测、注塑件水口裁切等工位上都能看到同类结构的应用,相较于标准的L型支架,这种一体化异形支架的集成度更高,不需要额外拼接多个零件来实现避让、调节、承载的复合功能,能有效减少工装的整体零件数量,降低装配难度,同时提升工装的整体刚性。结构上的各个开孔和槽位都做了倒角处理,避免装配时划伤操作人员,也能去除加工产生的毛刺,防止毛刺脱落掉入设备运动部位造成卡滞。水平臂的承载面做了防滑纹理处理吗?不,实际设计中承载面为光滑精加工面,靠配套的压块实现工件锁紧,光滑面更方便工件的取放,不会因为纹理残留加工碎屑影响定位精度。长槽的两端做了圆弧过渡,避免应力集中导致支架在长期受交变载荷时出现开裂问题,立板和水平臂的连接部位做了加强筋过渡,进一步提升结构的抗扭强度,即使在承受偏载的情况下也不会出现连接部位断裂的问题。
