弧形双安装座铰接支撑连接构件

　　这类弧形双安装座铰接支撑构件，常见于各类需要实现摆动限位、载荷传递的铰接点位，在轻工输送线的摆臂限位结构、工程机械的操作杆铰接基座、自动化设备的翻转门支撑点位都能看到同结构逻辑的零件应用。从实际使用场景来看，该构件主要承担两个方向的载荷传递：一侧的带孔安装法兰用于和设备固定机架做刚性连接，另一侧的铰接端用于和活动摆臂、翻转构件做销轴配合，中间的弧形弯臂结构则用来避让活动构件的摆动轨迹，避免构件运动过程中出现干涉卡滞。

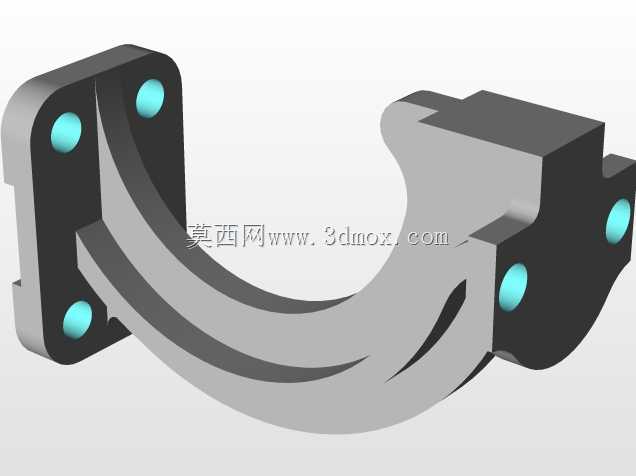

　　从结构设计逻辑来看，左侧安装法兰设置了四个呈矩形分布的光孔，孔位周边做了局部凸台加厚处理，这部分加厚是为了抵消螺栓锁紧时的压应力，避免长期受载后安装面出现凹陷变形，同时法兰背面和弯臂衔接处做了大圆角过渡，能有效降低应力集中系数，在承受交变摆动力矩时不容易出现根部断裂的问题。中间的弧形臂采用等强度变截面设计，靠近安装法兰的位置截面厚度更大，往铰接端方向逐步收窄，既保证了整体抗弯刚度，又能尽可能控制零件自重，减少活动端的转动惯量。右侧的铰接端设置了同轴的销轴孔，孔内可镶嵌铜套或者自润滑轴承，孔位周边同样做了凸台强化，用来承受销轴传递的径向载荷，铰接端的外形做了切边处理，刚好适配活动摆臂的安装槽间隙，装配时可以直接嵌入槽内完成定位，不需要额外做对位调整。

　　从安装边界来看，左侧法兰的安装孔位间距适配常规的型材安装面尺寸，四个安装孔可适配M6-M8规格的内六角螺栓，安装时法兰贴合面需要保证平面度不低于0.1mm，避免锁紧后构件出现倾斜偏移。中间弧形臂的内弧半径经过轨迹校核，当配套摆臂做0-90度范围摆动时，摆臂的外轮廓和弧形臂内表面始终保持2mm以上的安全间隙，不会出现运动刮擦。右侧铰接孔的孔径公差取H7级，和销轴的配合间隙控制在0.02-0.05mm之间，既保证转动灵活性，又不会出现过大的旷量，避免长期摆动后出现异响或者定位精度下降。

　　在实际选型应用中，这类构件需要根据实际承受的摆动力矩来确认壁厚参数，如果用于重载工况比如工程机械的操作连杆支撑，还可以在弧形臂的内侧增加加强筋结构，进一步提升抗弯能力；如果用于轻载的自动化设备翻盖支撑，则可以适当减薄壁厚，采用铝合金材质加工来降低整体重量。零件的表面处理通常根据使用环境选择，常规车间环境下做发黑处理即可，有防腐需求的工况可以做镀锌或者喷塑处理，铰接孔内的润滑槽需要在加工时一次成型，方便后期加注润滑脂，减少销轴和孔壁的磨损。

　　从建模逻辑来看，绘制这类零件时首先要确认两个安装端的相对位置尺寸，先搭建左侧法兰的基准面，绘制四个安装孔的定位草图，再根据摆动轨迹的避让要求绘制弧形臂的中心引导线，沿着引导线扫描出弯臂的基础实体，之后在两端分别做凸台加厚、圆角过渡，最后切除出铰接孔和安装孔，建模过程中需要重点校核弧形段的最小壁厚，避免出现壁厚不均导致的加工变形，同时要保证两个安装端的形位公差，左侧法兰的安装面和右侧铰接孔的轴线平行度需要控制在0.05mm以内，否则装配后会出现销轴卡滞、活动不畅的问题。
