叉形带座弧形支撑连接构件

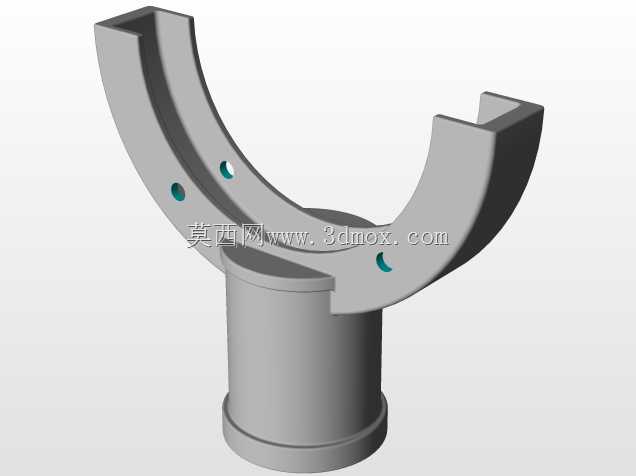

　　该构件属于机械传动与支撑系统中的常用连接支撑类零件，在轻工输送设备、包装机械的物料托举工位、小型自动化装配线的工件定位模块中都能见到这类结构的应用，主要承担弧形接触面的载荷承接、相邻部件的铰接支撑以及径向力的分散传递作用。从结构设计逻辑来看，下部圆柱基座是整个构件的安装基准，圆柱外圆面可直接插入对应安装座的预制孔内，依靠基座下端的凸缘实现轴向定位，安装时无需额外设计轴向挡圈结构，凸缘端面与安装座平面贴合后即可保证安装垂直度，降低装配时的调校工作量。上部的弧形叉体是功能核心区域，弧形内槽的曲率半径匹配被支撑的回转类零件外圆，能够实现大接触面积的贴合支撑，避免点接触或线接触带来的局部应力集中问题；

　　叉体上均匀分布的径向通孔用于安装定位销或锁紧螺钉，当被支撑件落入弧形槽后，可通过这些孔位穿入紧固件实现周向固定，防止被支撑件在运转过程中出现轴向窜动或周向打滑。设计时特意将叉体的两个端部做了等厚的实体结构，相比薄壁叉体结构，这种等厚设计能够提升端部的抗冲击性能，在设备启停瞬间的载荷冲击下，不会出现叉端变形或断裂的问题。从安装边界来看，下部圆柱基座的直径与安装孔采用间隙配合，配合公差选H7/h6即可满足多数常规工况的装拆需求，基座的插入深度需要匹配安装座的孔深，保证下端凸缘完全贴合安装面后，弧形叉体的槽底中心高与对接部件的中心高重合，避免出现偏心加载的情况。弧形叉体的开口宽度略大于被支撑件的直径，方便装配时工件顺利落入槽内，

　　开口处做了微小的倒角处理，既可以去除加工毛刺，也能在工件入槽时起到导向作用。叉体上的通孔位置经过受力校核，孔中心与弧形槽中心的连线垂直于槽面，保证锁紧件的作用力垂直作用在被支撑件表面，不会产生分力导致工件偏移。在实际工况中，这类构件常承受垂直向下的静载荷以及小幅摆动带来的交变载荷，因此结构设计时在圆柱基座与弧形叉体的连接位置做了圆弧过渡，避免直角连接处的应力集中，有效提升构件的疲劳寿命，长期运行下不会出现连接根部开裂的问题。该零件的加工工艺适配常规的铣削与钻削工序，圆柱基座可通过车加工一次成型保证同轴度，弧形槽可通过数控铣削加工保证曲率精度，孔位加工可采用钻模定位保证位置度，适合中小批量的生产加工，能够直接替换设备上的同类型易损支撑件，也可作为非标设备设计中的标准支撑模块直接调用，减少重复设计的工作量。
