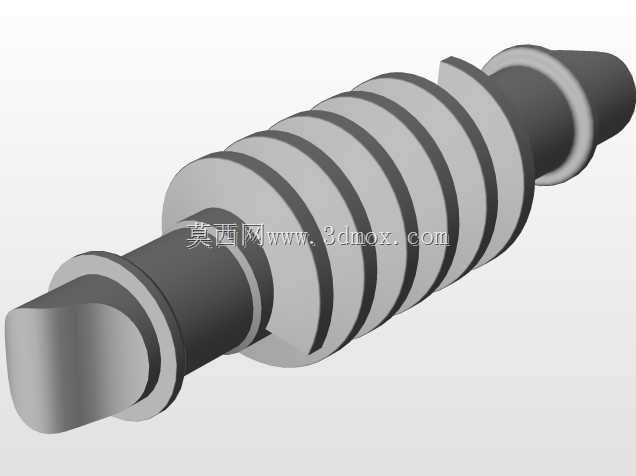

在重载传动、大减速比动力传输场景中,蜗杆轴始终是核心传动承载零件,这类零件常见于输送设备的减速单元、机床进给传动机构、起重设备的回转驱动模块,以及部分需要反向自锁的传动工位,其啮合特性决定了整套传动系统的运行平稳性与负载耐受能力。本次设计的EDFV系列蜗杆轴,针对中等载荷、连续运行的工业传动场景优化,在齿形加工余量、轴段配合公差、支撑位同轴度要求上都做了针对性的结构适配。从实际安装边界来看,该蜗杆轴两端设置有阶梯式轴颈结构,分别适配深沟球轴承与圆锥滚子轴承的安装位,轴肩位置严格按照轴承内圈定位尺寸设计,预留有标准的密封件安装槽位,可适配接触式橡胶密封圈,避免传动箱内润滑油泄漏,同时阻挡外部粉尘进入轴承滚道造成磨损。
轴端的扁位结构专门为联轴器安装设计,可直接对接驱动电机输出轴或者带轮传动结构,无需额外加工转接结构,减少装配环节的累计误差。齿部采用阿基米德蜗杆齿形设计,齿面螺旋升角经过反复验算,既保证与配对蜗轮啮合时的传动效率,又能实现静态下的反向自锁特性,避免垂直传动工位出现负载溜车的安全隐患。齿顶与齿根的过渡圆角做了加大处理,可有效降低齿根应力集中,在频繁正反转的传动工况下,能大幅减少齿部疲劳断裂的风险。设计过程中优先考虑了加工工艺性,蜗杆齿部的加工可采用旋风铣削工艺一次成型,两端轴颈可通过外圆磨床一次装夹完成精加工,保证各轴段的同轴度公差控制在0.02mm以内,避免装配后出现齿面偏载、局部磨损过快的问题。
轴身中间的退刀槽位置严格匹配配对蜗轮的啮合宽度,既保证全齿宽参与啮合承载,又不会出现齿部与蜗轮端面发生干涉的情况。两端轴承位的轴颈尺寸按照基孔制配合公差设计,与标准轴承内圈采用过渡配合,既保证装配时的便捷性,又能避免运行过程中轴承内圈与轴颈发生相对转动造成轴面磨损。在实际选型应用中,该蜗杆轴可适配中心距1710规格的蜗轮蜗杆传动副,额定输入转速可覆盖100-1500r/min的常用区间,传动比可根据实际齿头数调整,单头蜗杆可实现大减速比低速大扭矩输出,多头蜗杆可提升传动效率适配高速传动场景。轴的整体刚性经过有限元验算,在额定负载下的最大挠度不超过0.03mm,可保证齿面啮合接触面积达到齿面总面积的70%以上,
运行过程中传动噪音可控制在70分贝以内,满足工业设备的噪音管控要求。针对不同的使用环境,该轴的材质可选用40Cr调质处理,齿面高频淬火硬度达到HRC45-50,兼顾芯部韧性与齿面耐磨性,在有腐蚀环境的应用场景下,也可更换为不锈钢材质做相应的表面硬化处理。装配过程中,需注意保证蜗杆轴与配对蜗轮的轴线空间垂直度,误差控制在0.01mm/100mm以内,同时调整好啮合侧隙,侧隙过小会造成运行卡滞、温升过快,侧隙过大会导致传动回程误差过大,影响传动精度。日常维护时,该结构的蜗杆轴可通过传动箱的油位观察窗确认润滑油浸没深度,保证齿部啮合位置有充足的润滑油润滑,首次运行300小时后更换润滑油,后续可根据运行工况每1000-2000小时更换一次润滑油,可有效延长整套传动副的使用寿命。
